在日本做机械设计的感受(七)——展览会14P

  [复制链接]
发表于 2013-7-28 00:05:13 | 显示全部楼层 |阅读模式
本帖最后由 子子61961 于 2013-7-28 01:12 编辑 , P9 B2 @; Z8 s9 `# w7 A
: L3 Q* _$ w: G* S3 w
2013年7月,在东京有一场展览会,内容是关于 冲压、钣金、成形加工方面。( r8 ]/ H. _& W4 q/ U$ h
俺去看了一下,拍了几张照片发上来看看。6 [8 q1 \( n8 J/ G

! z+ J- |; I6 Z: @( C7 g mf-tokyo00.JPG
2 @5 P& D5 @$ H( s. g2 `) X; P6 t" k/ Q5 P: d5 P- I
3 n5 K6 m, h: i* O, P" b: T0 o, F
地点在东京的Big Sight,第一次去,入口是一个倒三角形状的大楼。展厅在它的后方。
8 l! r7 `( [7 x DSC07144x.JPG
5 _2 F* L- t8 g* I1 V! S& `
$ `6 a2 o! M6 [" e' O( Z# ?$ F压力机械的大手——小松9 x, J1 ~/ h2 {0 Z  o* B
DSC07157x.JPG / \# S: o' {' J

/ g6 }5 F8 ?6 ]* v& A; c( ?KURIMOTO
2 H# Q& [: ^* H  H$ O' G5 z DSC07145x.JPG
2 |0 h4 i- W% W0 Y
- k2 o/ Q( F; y7 ~3 k2 a& y' ?某公司的二维方向步进梁,
' [5 G  o3 m) n' i在一个水平面内的夹持、进给、松开、返回,通过三台电机实现。! Q% g: {* ^! P  }& S
DSC07146x.JPG 5 B. |  y5 R2 d1 @
( {, Y+ m4 ]7 ~* C
这个说实话没看懂,貌似卷板机或者放料机。
  b# U' u: r( @6 L0 R) Q) _; o DSC07147x.JPG ; G! Y, r' Z- i
9 j& v# _3 q; v% T
欧立美克,论坛里有个朋友是这个公司的。0 F; u; y1 U$ E; R
去年在北京展会上我拍的照片里,也有这台机器。
6 W' q+ r% m+ M( ~0 ~他们这次apeal的是,改善了结构,高速运动停止时,减少了夹爪的颤动,
5 \" d6 q1 f' S# }自动化搞到高速后,惯性导致的颤动确实是个麻烦的问题,
) W" ]4 |8 d! Y) C0 `8 f不过离得太远看不出来他们结构是怎么改的。8 r* G6 C: F6 h  g. V
% P' I# L+ c. z

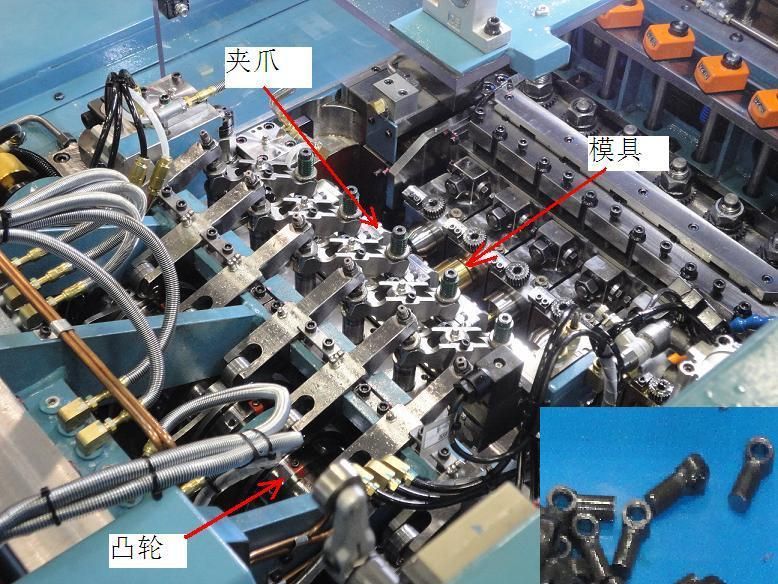

9 P4 y( d8 k/ M! w' C! j7 d: l下面这台机器是我在现场看到的最为震撼的。
' W7 A9 Y* B" Y/ O直径约6mm的钢丝,剪成约15mm的小段,
3 {+ ~! m$ w5 N4 k' Y+ @. y; g然后在下图的机器里,经过5个工位的冲压,做成图片右下角的产品。
$ x: x- U7 w7 V3 }其中,模具是左右水平放置的,工件也是水平放置,% d2 v/ I5 {2 j/ a) |! \: o8 {
然后每次冲压后,在左侧冲头拉开时,夹爪把握时机,7 U; o! \* O1 ?6 a) s4 Y6 N3 y8 S1 N; a
在工件露出来并且尚未掉落时,夹住工件,然后搬送到下一工位。
' K8 k0 I% c# R+ M! `据观察,夹爪和冲头的动作配合是通过凸轮来实现的,非常精巧。
: T# U9 q5 _' f3 A0 i; | DSC07154x.JPG % g6 E6 q' i! Y# X& ?$ k) D0 G

7 S! d% E+ i" T8 r) @  k( ^夹爪向上拉开并转开之后,露出凸轮和右侧的各工位模具。8 g! Z- c' c* ?" p+ O* @4 {
DSC07155x.JPG 8 n* o/ {9 p: [* y3 z4 |) |) E( |

* l: i6 Q/ T9 q/ a  V5 d6 D下面是机器上的夹爪,上面夹持有工件,注意方向还是带翻转的。
  o% I. c; D" n照片中左起一二工位,和后面的工位工件方向是不同的。! H$ @5 [; R* h/ v: z  f& H  I: d
这说明从2工位向3工位搬送时,做了翻转,怎么转的我也没看到。) T( \" j0 R- q$ c
6 j1 x6 x% D5 E) A+ R
$ |8 r# G& p; d7 j
& g! ~6 F; e! K) m$ h0 a下面是某公司的展览图片,途中可以看到顶部的两个平衡气缸,
* [& I1 W, s  K4 _$ m  p$ b/ S在上一篇文章第6部里面,有介绍过它们的原理和计算。8 j: _) F8 `+ h! E6 n
DSC07161x.JPG 4 W/ ]% V# t! j2 w9 o- p0 ?% A
  `2 ^$ l# y/ G9 L+ Q6 d
下面这个齿轮,很神奇,它加工工序最后的成形是用模具给压出来的。0 a+ k/ j: J7 q7 i6 x
如果是直齿轮,用模具压出还比较好理解,但是斜齿轮如何压形,比较难办。
" g$ z1 b1 n7 D7 t1 M我很奇怪最后模具是怎么处理的,问了一下出展单位技术人员。
; O- I. V# p* }# S/ {! [" a方法挺神奇的,至少我是第一次听说。4 W( k2 U/ g, V6 `. v
大家如果感兴趣的话,可以头脑风暴一下,猜一猜是怎样用模具压出来的。3 U& h/ Z" E1 C8 R, |- y/ `
- {2 }' A- S6 ?( K! p& E2 E" C. V
4 X7 t& S; m/ r& V
% C! _3 ]- Y* q! h- E/ p我去展会的主要任务是在自己公司的展位前面给客人做解说。: b% ^2 _2 K, |4 K
一开始也没啥人来,后来看到两个人穿着无领T恤衫背着双肩包,到我们公司展区,
% r( d4 O0 a* y* ?; U% f9 [我看见他们的名牌上名字都是三个字,于是就上前对他们说,你好,我们是。。。。* Z8 F; f. x# {! F0 L# a
讲了三句话,对方给我回了一个单词:Korean。我郁闷了一下退到一旁了。
7 d5 s$ D; `) D5 n  F  g& E后来来了几位烟台的客人,是我给翻译的。
! C* L9 b! i# j再后来来了三位台湾客人,和我们的领导谈事情,我上前打招呼,结果对方没怎么理我,
5 R/ Z( }( y5 e1 ~  x6 a$ D然后到小房间里谈事情,我给他们名片,他们都没给我名片,态度不咋好。( D8 B- B. o! e
其中一个人会日语,也就没用我翻译,不过后来提到公司名称是我翻译的。+ K6 Z6 P7 K4 M* ~. O4 b7 ?
全程他们对我都很冷淡,不管了,反正我态度还好,就行了。
+ J+ F% K4 V# Z8 u: T- d后来我在参观展会的时候,路过欧立美克的展区时," c0 t. @$ {& W. _5 T
他们看到我,向我微笑地打招呼,我也微笑回礼了。! E8 v: v8 S9 v6 O
下午的时候,我在我们公司的展区,给一些日本客户做解说了。
. `# p" ^! Z# e7 M/ C0 i/ l跟一位客户介绍之后,为他拿了宣传册交给他,
; R, C2 g, @' }! ^之后我想起来,不能一味地说自己公司的事情,也应该问问对方的公司,
' k+ {6 M' M5 x5 M3 u& a问了之后,对方总算露出点笑容,并且说他们的公司也在大阪附近,之后客套了几句就告辞了。
4 ?% k. g# O) a8 H; s" g2 K, A9 g) m8 g, f- L/ x1 N: {
除了在自己公司的展位做介绍,我也抽时间去别的展区去看看,上面照片就是逛的时候拍摄的。
( h- t3 ]4 S& A$ m' S" q$ k5 Y& F$ a在某个展位,我在那里驻足时,一个业务员问我“Where do you come from ?”
9 c, D* @' W  o- L" T1 ^我一看他的名牌,三个字,我就说你是中国人么,我也是。4 _. \3 F" \/ `% c7 \8 Z8 t' J
然后他就开始用中文介绍,说他们公司主要是做压力机的周边设备。
: P5 \+ N, M- ?3 |( N! d5 Z& i4 F- }他洋洋洒洒地讲了五分钟,热情洋溢地给我讲他们公司的产品。# D4 B" P- f: {8 m! D
我问他做哪方面工作的,做多久了,他说他在这个公司做了一年多了,做压力机设计。; r2 i, k1 g5 O1 f. o
我就问他,你做的压力机是哪一种,他说各种都做。
. v1 N- M  ]6 x1 E8 ^- m& I我觉得奇怪,就追问比如说是曲柄式的还是螺旋式的,他说,很多了。8 b$ S/ g8 H4 ~4 D% `- R7 z# W
我很奇怪他一年时间怎么可以做那么多,又问了几次,他说包括摩擦压力机。' X, V# `7 z/ e# a  M, J) O8 O
我觉得他如果真是设计压力机的,问结构的时候应该马上能答出来。+ l0 p) S/ [2 J& ?
不知为什么,他前面的介绍挺流畅的,但是后面的专业问题,回答得不太好。, A1 ]3 \6 [7 R# j" P$ ?/ H1 U
后来问他一些技术问题,安全门是否耐热,耐热多少度,等等,他都是找人问的。9 G. B0 S3 x) o" K# R
技术方面的回答他没怎么答,估计也许他们的产品种类比较多吧。2 a. Y1 U- I- i) C  A
2 b! B% d: z) T
然后他给我介绍下面这个产品,一个光线按钮,# z8 w" u6 B* M0 e! a9 k
M200break-a-beam.jpg 5 F$ l8 R* f# `" R
手指放在凹槽那里就会发出信号,相当于替代按钮的产品。7 g4 ~/ a, _+ V3 A! g
他介绍了一通之后,我问他这东西原理是什么,他说找人问问。; z2 e9 N& N& x: L
我放手指的时候看到有小灯的闪灭,估计是光线被遮断而已,不过我想听听他的回答确认一下。
7 ~- D- H& N2 A7 v3 [, r旁边站着一位美国人,他就问老外,这个按钮的原理。" F( T0 R9 L# {
但是这哥们说了三次,说出来的都是日语,意识到不对,重新发问时说的还是日语。
# y& h* L. S  e4 L) A5 }: r4 U4 I看他又停顿了一会儿,我就试着用英语问老外,对方的回答里,我听懂一个单词,是beam。9 c7 Q$ Z3 g: B+ e* R- o% s
然后我用我会的英语单词问他,这产品能用多少次,对方的回答里,我听到了twenty million。
4 K% l1 g* {4 h" Y% W% S我问这产品的电压和功率,他说在美国是110V60Hz,在日本是100V50Hz,功率40W很小。) F/ N7 p1 a) U5 W7 R! U. @7 A" s" v
我说你要是去中国卖的话需要开发220V的产品,他说可以考虑加个变压器,或者用AC电源也可以考虑。
# U9 k) I! C$ q* R之后我问他这产品有多少客户,他说在美国卖出几千套,在日本卖出几百套。0 K" |: Z2 ?0 N, d; P
最后我问他,这东西如果有黑色的液体溅上去,会不会误动作,7 A1 D/ G, u# p6 m* B$ u, ~) u
因为我见过一些压机环境是有飞溅脱模剂的,所以我问他这个问题。
' ^: K! D7 k$ S0 ^& y他用手指在按钮上向下移动,慢慢接近光线处,嘴里说dirty,dirty......8 Y! e, M' }( _8 I  F
然后切断光线并且保持一直切断的时候,旁边一个 灯亮了,表示有问题了,说是慢慢切断的时候会报错。/ W* x2 \/ N+ G8 o" Z8 U, ^7 {
我说那样的话,说明该产品在有不透明飞溅液体的环境使用时,需要加一个罩子,他说可以考虑。, v' `+ x: j3 C9 ~
我是第一次试着用英语讨论点儿技术问题,绊绊磕磕算是明白了吧,自己也觉得挺有趣。5 L: s3 W/ S& O$ R
5 r. O2 Y6 \9 `3 }
这也是他们公司的产品,一个小的步进梁。我问了一下速度和搬运重量。之后就告辞了。! h% U2 `0 \: I
DSC07162x.JPG ) I( Z9 X; c/ x3 ]: a
; F/ {8 U  o1 F  i/ ?  \- p: s
在那里转了一天,五点半下班后就撤了。
5 ~" m: [7 i0 q6 t7 F站了一天,腰酸背痛的,在自己公司的展厅那里给客人讲解了几次,算是完成任务了吧。
: b8 i. ]4 w2 l% b5 |" Z3 Y& s: X6 E9 I+ J! X" @3 ^
以上。
+ S# z3 ^4 b  Q2 T

评分

参与人数 6威望 +105 收起 理由
野嘉森 + 1
xlf63 + 1
老鹰 + 100 问题描述清楚,显得很专业!
翔梦随风 + 1 有思考的讲述。
LIAOYAO + 1 喜欢
yinzengguang + 1 分享是一种美德

查看全部评分

本帖被以下淘专辑推荐:

回复

使用道具 举报

发表于 2013-7-28 00:44:14 | 显示全部楼层

! ?: o% O* g' E* I4 s! D/ J
# a: ^5 d# H2 ]这是6工位冷鍛成形冲压机,螺栓螺帽等也是用这类卧式的冷鍛成形冲压机。, J1 x7 L, C5 m. D& e
移送距离是固定,由机械本身机构来达成,左边是凹模,右边是凸模。
* O9 q8 Y. w9 i) m3 d! f从2工位向3工位搬送时,做了翻转,是借由正齿轮来实现。
/ S6 ?; I, h3 C/ ?模具调整已经数字化,成本不高却很节省调机时间,很好的方式。
+ ^' ^6 p3 o3 P

! f9 l* O6 T' M2 N8 E% x9 j
  F7 Z$ X0 N, a# n8 n2 J/ p7 ^5 U3 _8 f7 c

点评

kawa-- 大虾,可以请你科普一下吗 ^_^  发表于 2013-7-30 14:18
我们厂也有  发表于 2013-7-30 13:46
点评到位,行家。  发表于 2013-7-28 08:12

评分

参与人数 4威望 +53 收起 理由
robaiming + 1 高手
xlf63 + 1
老鹰 + 50
大色猫 + 1 问题描述清楚,显得很专业!

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2013-7-28 00:53:06 | 显示全部楼层

, D, e4 x# I. ?# P0 u7 K
: `" g( e+ K) H& b这是冷间鍛挤压加工,斜齿部分和有斜角的硅钢片转子运作原理是一样的。
; v+ W# a* ]/ O0 C6 {. Q. N
# N9 ]' J4 w1 ?/ u( s! R凹模外侧为圆形,其中部分加工成齿轮状,再由伺服电动机控制转角量,原理就是这样。/ t  {  V2 G% a1 ^- J) r

评分

参与人数 1威望 +1 收起 理由
wendy8314127 + 1 热心助人,专业精湛!

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2013-7-28 00:54:53 | 显示全部楼层
斜齿轮脱模方式应该和塑胶斜齿轮脱模方式相同,产品顶出时凹模旋转,同时把产品顶出

点评

长点知识  发表于 2013-8-2 20:07
恩。  发表于 2013-7-28 18:37
薛大侠说的和老廖所说有原理上的差异。  发表于 2013-7-28 08:14

评分

参与人数 1威望 +10 收起 理由
老鹰 + 10

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2013-7-28 00:56:19 | 显示全部楼层
俺先占个楼
回复 支持 反对

使用道具 举报

发表于 2013-7-28 08:31:55 | 显示全部楼层
顶一下子。
回复 支持 反对

使用道具 举报

发表于 2013-7-28 08:33:28 | 显示全部楼层
小松还有压力机械啊 。   太强悍了
回复 支持 反对

使用道具 举报

发表于 2013-7-28 08:35:13 | 显示全部楼层
楼主介绍那个斜齿轮的时候卖了个关子,没有说出制造方法。- D# q( j/ K$ b5 C- w
蜗牛大侠和超群大侠的点评各自看法不同,蜗牛大侠认为是滚轧,超群大侠则认为是挤压。' d9 A; T" g4 Z0 W
实际情况究竟怎样?期待楼主的揭示。
7 \, r0 V( g3 U9 [

点评

活到老学到老,机械工程师最核心的工作是学习啊。  发表于 2013-8-2 10:31
回做快乐事社友:冷挤压和滚压是传统工艺,资料大大的有,去图书馆或在网上搜索就可以找到。蜗牛大侠说的“冷间锻挤压”工艺新一点。  发表于 2013-7-29 07:27
径向滑动还是转动?这“间断”锻当然不是滚轧了。  发表于 2013-7-29 07:23
不是很清楚,有没有资料看下?  发表于 2013-7-28 18:31
模具与工件之间有径向滑动,约大于螺旋角。 滚轧是另一种工艺。  发表于 2013-7-28 17:24
冷间锻挤压是否应该理解为冷态下的间断锻,而这“锻”以挤压形式完成,内圆模具与工件之间没有旋转关系?那就不是滚轧。我的点评错了。  发表于 2013-7-28 15:49
3# 已说明 斜齿轮是冷间鍛挤压加工,非滚轧。  发表于 2013-7-28 14:38

评分

参与人数 1威望 +1 收起 理由
野嘉森 + 1

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2013-7-28 09:47:14 | 显示全部楼层
子子大侠的新作,必须看
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-7-28 10:26:54 来自手机 | 显示全部楼层
俺也占个楼。
回复 支持 反对

使用道具 举报
