阿拉想知道有多少家伙是会画齿轮的？

zhongdong163

说到齿轮，上次面试时HR问我们，齿轮的8个基本参数是什么。我们几个怎么也凑不够。然后HR说，这不是很基本的么？汗颜啊

767697426

我正在学~~~只是不知道标准不标准
只是照着教程画~~~

智狼野心

俺是老实孩子，不会就说不会！
2 W/ W" t4 S3 p7 Q5 h; t  y不过俺现在正在学机械的基础知识，工作近5年，俺发现想玩的大只能从基础开始！
998大侠，俺现在学不晚吧！{:soso_e117:}
7 _" h0 u) K  b" d

曹晓丹

主要是不会算。画法比起算法。那简直是小鸟见大飞机！

wxhsd

现在是简化画法，不用画齿形

PARKER121

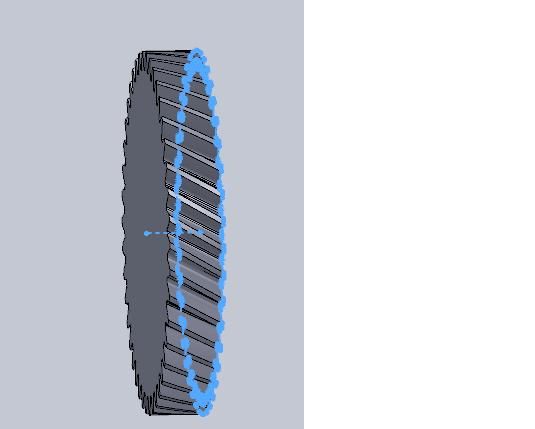

5 A* m2 p* G$ V/ w1 i只会画简单的直齿轮和斜齿轮，CAXA中画出曲线， 插入到SOLIDWORK中 再用扫描 加扭转！
齿轮只用过 没好好的去整过！
* o' l3 G7 @9 }. {

无独有偶

这个还真不会，仔细画的话还会被人看不起。
4 ~5 [+ Y1 N0 g7 k/ L+ ]上学时学过用范成法模拟出齿轮轮廓，挨个拜读各位大虾的回复，发现这种方法就是糊弄小孩子玩的。
工作后弄个轮廓线是直线加圆角的直齿轮竟也能凑后着用，真是罪过罪过啊！
6 P" S! A8 Y5 Y- o2 b5 O/ ?( f/ u

trilemma

只记得是基圆隔一定角度做切线，弦长=弧长，描点连线成渐开线，坐标公式忘了。

还有印象中998大侠提过要做锥齿轮的专机，那个加工中的产形，齿面修正也有自己一套公式，感觉要掌握更深一点的数学才能玩的了...纯粹感叹一下机械真是学无止境...

害怕伏枥

8 C- a8 N' d# f- k2 G" x
; P- o2 S* @, S/ }& c- Q0 }操作过滚齿机。
不用计算，花点死力气作图，一点点凑出来，应该也可以。
. F; U# l  y# G作了个3模数16齿的齿形，齿轮轮廓由16段直线构成。如果把直线段改成首尾17点的样条曲线，精度似乎也不错了。
都说17齿是直齿轮没有根切的最小齿数，就看看16齿如何根切吧。
3 N+ d' W8 U3 O# S! t1 M8 q& D# s
0 o% r, ^. `- L

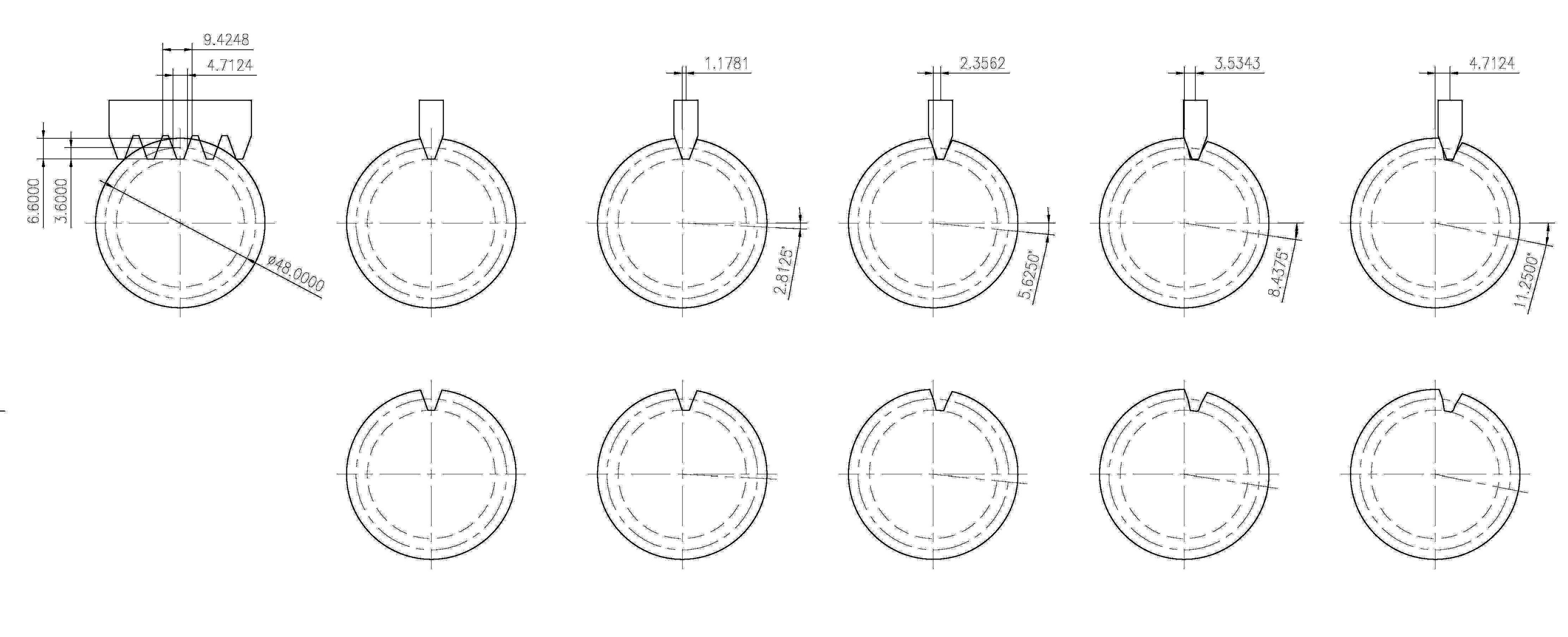

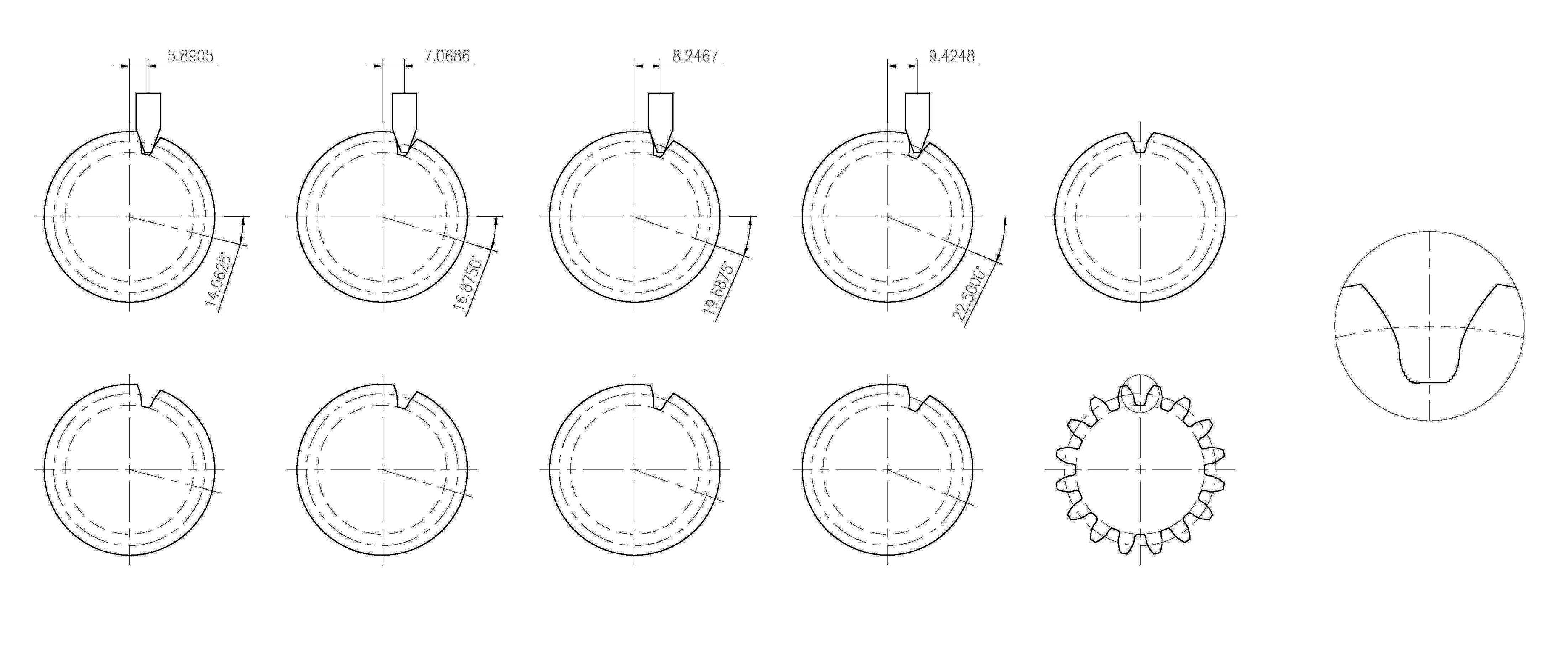

图片尺寸太大，切割成两张上传。图形有两行，上面模拟滚齿刀和工件关系，下面是在那个位置时的齿形。
3 x8 d" F& @0 \2 W+ S  |dwg格式CAD2000版本的文件一并上传。敬请指正。
& k# ^5 F- g8 T; L 齿轮作图.dwg (175.44 KB, 下载次数: 130)

2011-11-26 16:44 上传

点击文件名下载附件

3 T( i. @; K" P

hbhb59

有电脑了，谁画齿轮！！！！！！！！！！！！不会画齿轮又怎样。不要买弄学问，一门精等于百样会。我做批量过2.6米的大齿轮。
