阿拉想知道有多少家伙是会画齿轮的？

wdennisw · 发表于 2013-4-23 12:45:03

说实话，还这么不会画齿轮，羞愧！

独孤峰yi · 发表于 2013-5-9 22:57:30

我不会，我看了渐开线齿轮原理半天，就是想不通那是咋画出来的

zyk566515 · 发表于 2013-5-10 07:49:23

专门搞齿轮分析的话，肯定得对齿轮的轮廓要非常熟悉，不是专门搞齿轮传动研究的话，不了解齿轮的具体细节轮廓也无所谓啦，齿轮的学问很深的哦。。。。不是单纯的几何图形能完全表达清楚的

德富gd · 发表于 2013-5-10 13:11:37

本帖最后由德富gd 于 2013-5-10 13:13 编辑

呵呵，说三维（实体）不如二维，纯属瞎扯，看看那些发达的国家是如何的，法国的阵风战斗机，CATIA全参数驱动成实体，仿真后实体进行加工制造；日本的模具制造也是如此，就是所说的无图纸化。说白了，三维实体是二维的进步，实体的参数全部都有了，只是我国比较落后而已。
再小一的个零件，如果要深化，是永远都学不完的。

独孤峰yi · 发表于 2013-5-17 16:11:45

俺正在学习渐开线齿轮，正在学理论计算，也在用proe画三维

灵魂草 · 发表于 2013-5-18 14:45:54

感觉我会呀，不好意思说了

杨善梅 · 发表于 2013-5-19 00:06:39

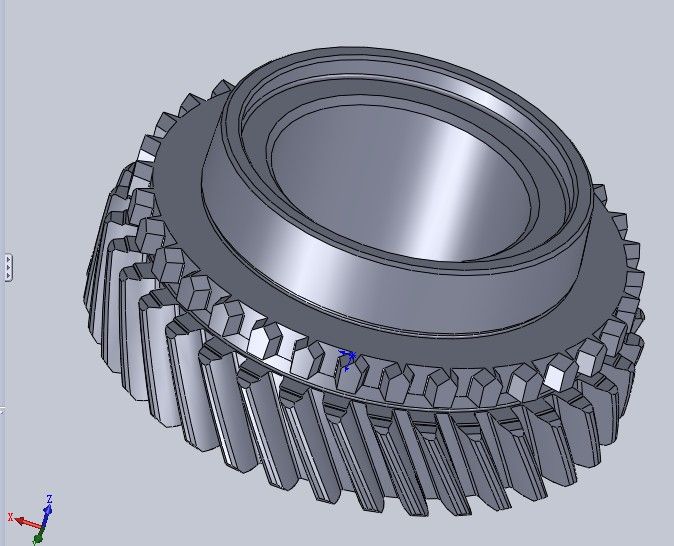

我会画齿轮。

asdheng · 发表于 2013-11-20 13:49:12

vooha 发表于 2011-11-25 16:56
7 e/ T }0 k+ ?* Y- R3 V8 e9 C) [什么软件可以由曲线方程直接生成曲线呢？？阿基米德渐开线，摆线类的，方程简单，手画就复杂了。能生成就好 ...

可以用matlab编程计算点

electrode11 · 发表于 2013-11-20 19:01:27

ljj7099 发表于 2011-11-25 15:22 5 h2 V# N) v" \2 ~% t
在学校画过，什么分度圆，齿顶圆，齿根圆，然后标上模数，齿数，齿形角，就这些了，别的忘的差不多了，好久 ...

我现在就经常画齿轮，但是不知道其应用在哪些方面？

huhaofei · 发表于 2013-11-20 21:56:02

老实交代，我不会，公司的齿轮都是画个简图，给出参数，去外面加工。大侠说起来了，说明会画是有用的，我赶紧看一下资料，搞定它
