【萌新求助】大佬们，这个要怎么建模，帮帮孩子

用户NX19000 · 发表于 2025-7-18 20:03:46

大佬们，黄色区域的特征要怎么建模呢？

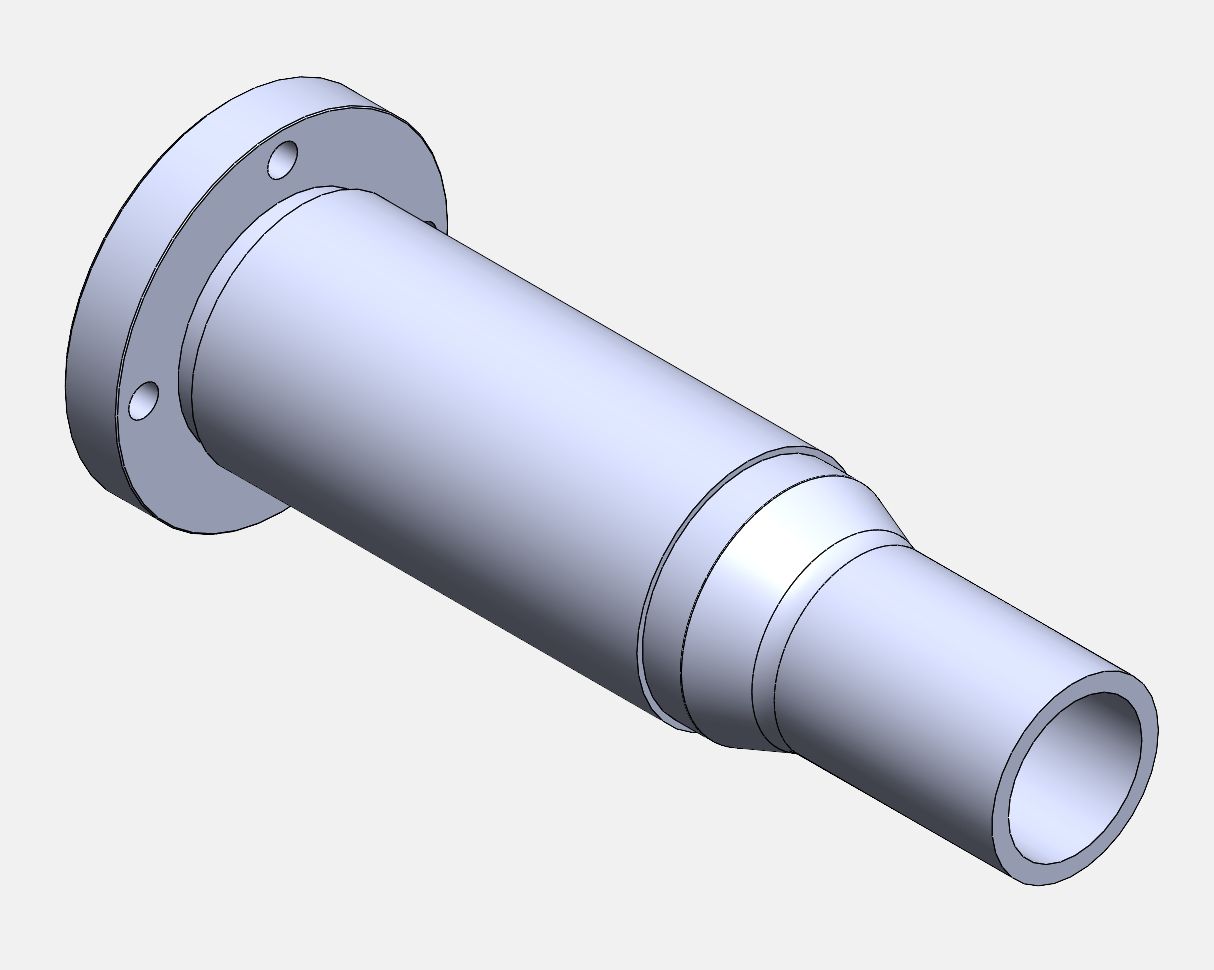

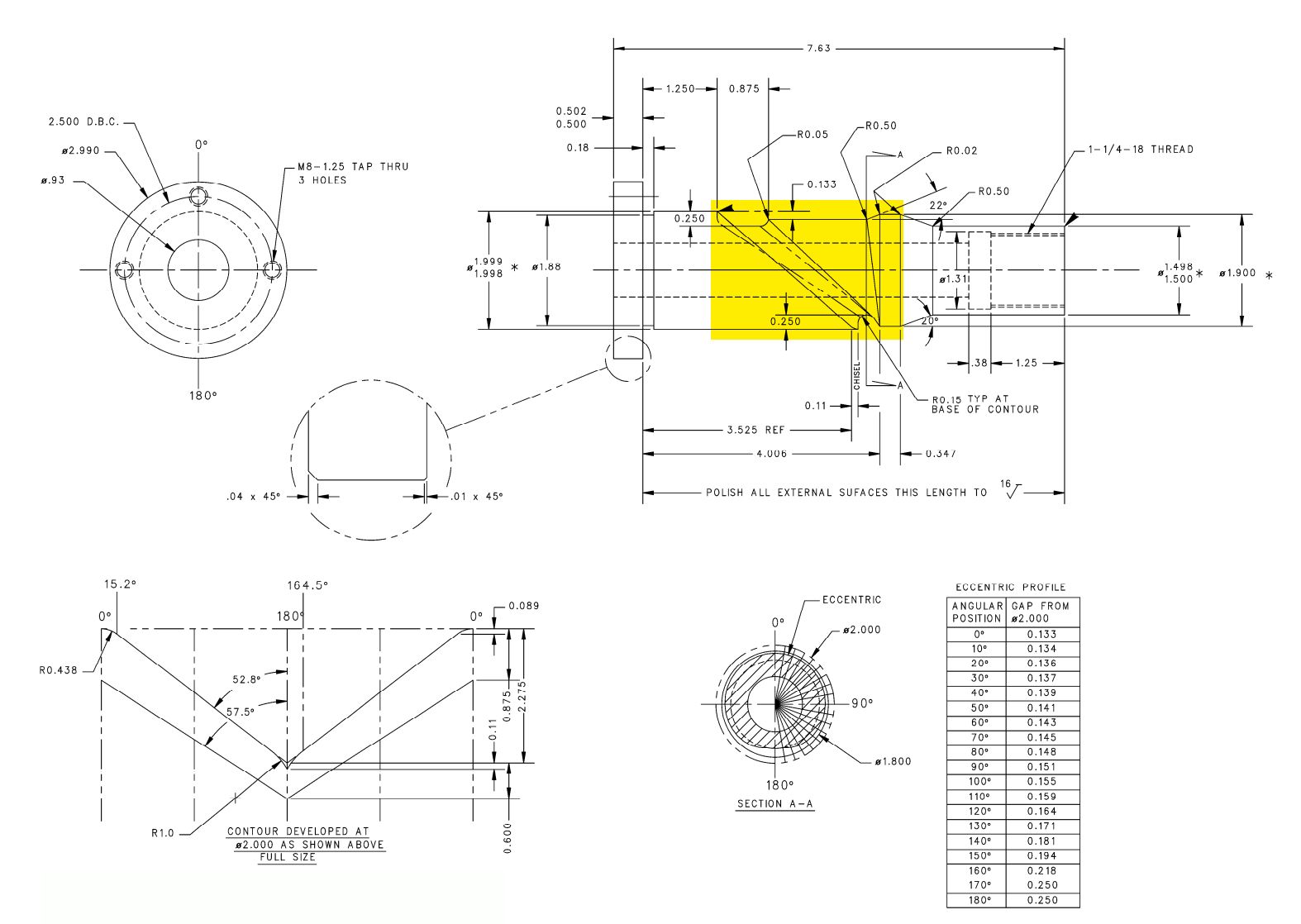

图片00是图纸,图片01是半成品模型
原始模型和文件都在压缩包里

用户NX19000 · 发表于 2025-7-18 20:04:10

大佬们，帮帮萌新

东海fyh126 · 发表于 2025-7-19 08:45:25

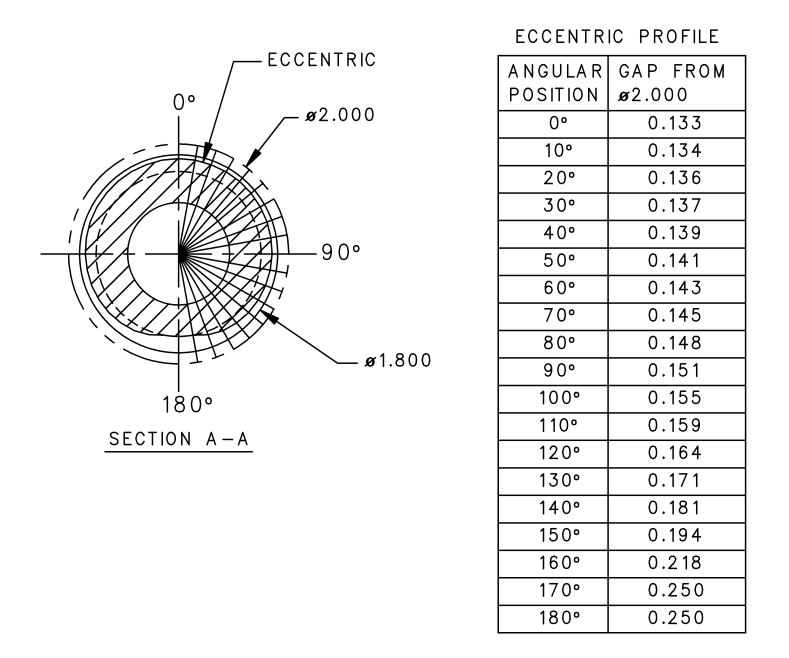

按照表格做出凸轮槽扫描线，，，，，，

Lixinwu · 发表于 2025-7-19 09:25:19

注意，图上的尺寸单位都是英寸。

saten东南倾 · 发表于 2025-7-19 09:36:44

扫描切除？不好画
会用宏程序吗，螺旋切除

Duke阳 · 发表于 2025-7-19 11:36:54

我看那个AA截面有标注写各个角度是多少，虽然说实话我也没看懂他标的是什么意思，建议问问出图的人，因为我看槽两个端面的圆弧还是变径的两边不一样，

用户NX19000 · 发表于 2025-7-19 13:41:25

东海fyh126 发表于 2025-7-19 08:45
按照表格做出凸轮槽扫描线，，，，，，

大佬，能教教萌新怎么做扫描线吗？我曲线不是很懂

用户NX19000 · 发表于 2025-7-19 13:44:59

saten东南倾发表于 2025-7-19 09:36
扫描切除？不好画
会用宏程序吗，螺旋切除

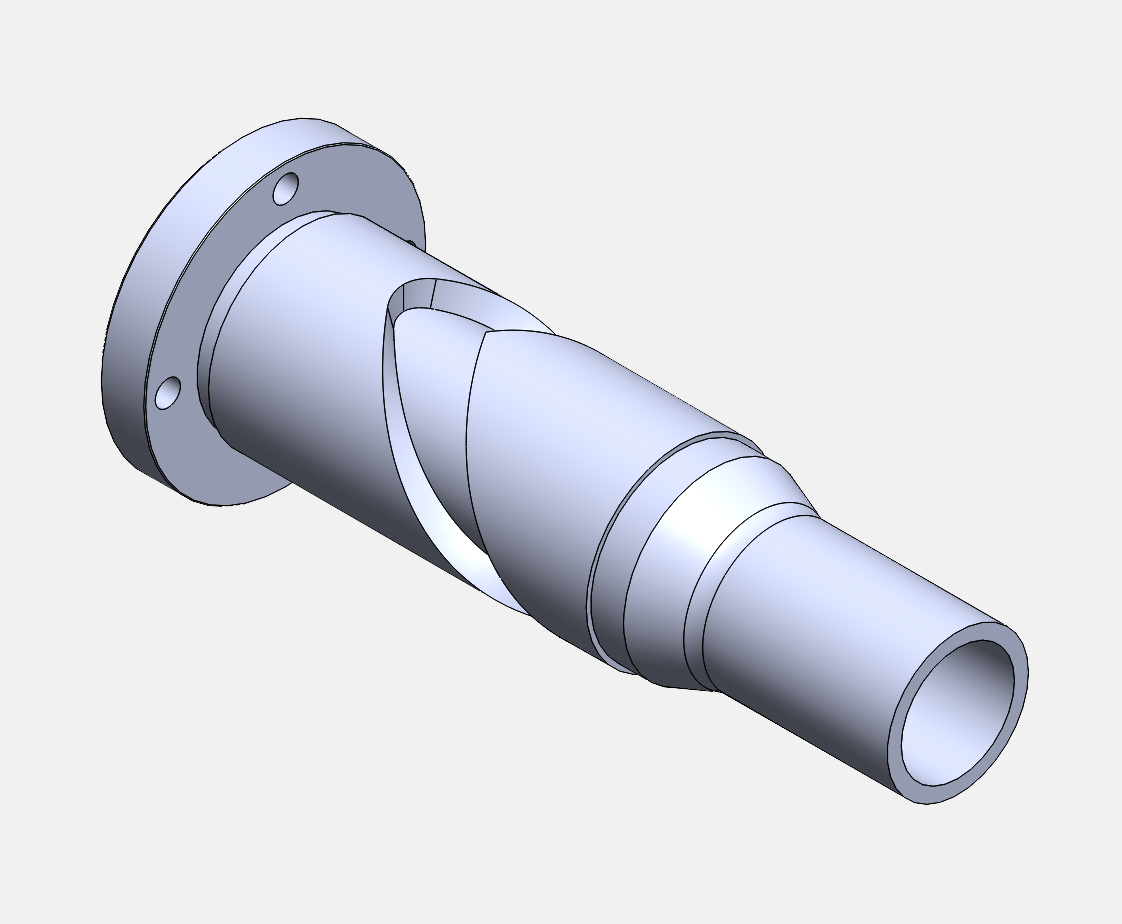

大佬，左下角的槽萌新已经做好了，右下角的过渡要怎么建模呢，大佬有思路吗

用户NX19000 · 发表于 2025-7-19 13:47:32

Lixinwu 发表于 2025-7-19 09:25
注意，图上的尺寸单位都是英寸。

OK，谢谢大佬的提醒

七曜神权 · 发表于 2025-7-19 20:40:59

用户NX19000 发表于 2025-7-19 13:44
大佬，左下角的槽萌新已经做好了，右下角的过渡要怎么建模呢，大佬有思路吗

...

用样条曲面拟合吧，画个两寸的圆，按他的角度每10°圆周阵列一根半径线，样条曲线的控制点设置在焦点再按他给的尺寸标尺寸就好
