请问SW三维钣金设计图如何转换为CAD

[复制链接]
发表于 2016-11-4 09:45:19 | 显示全部楼层 |阅读模式

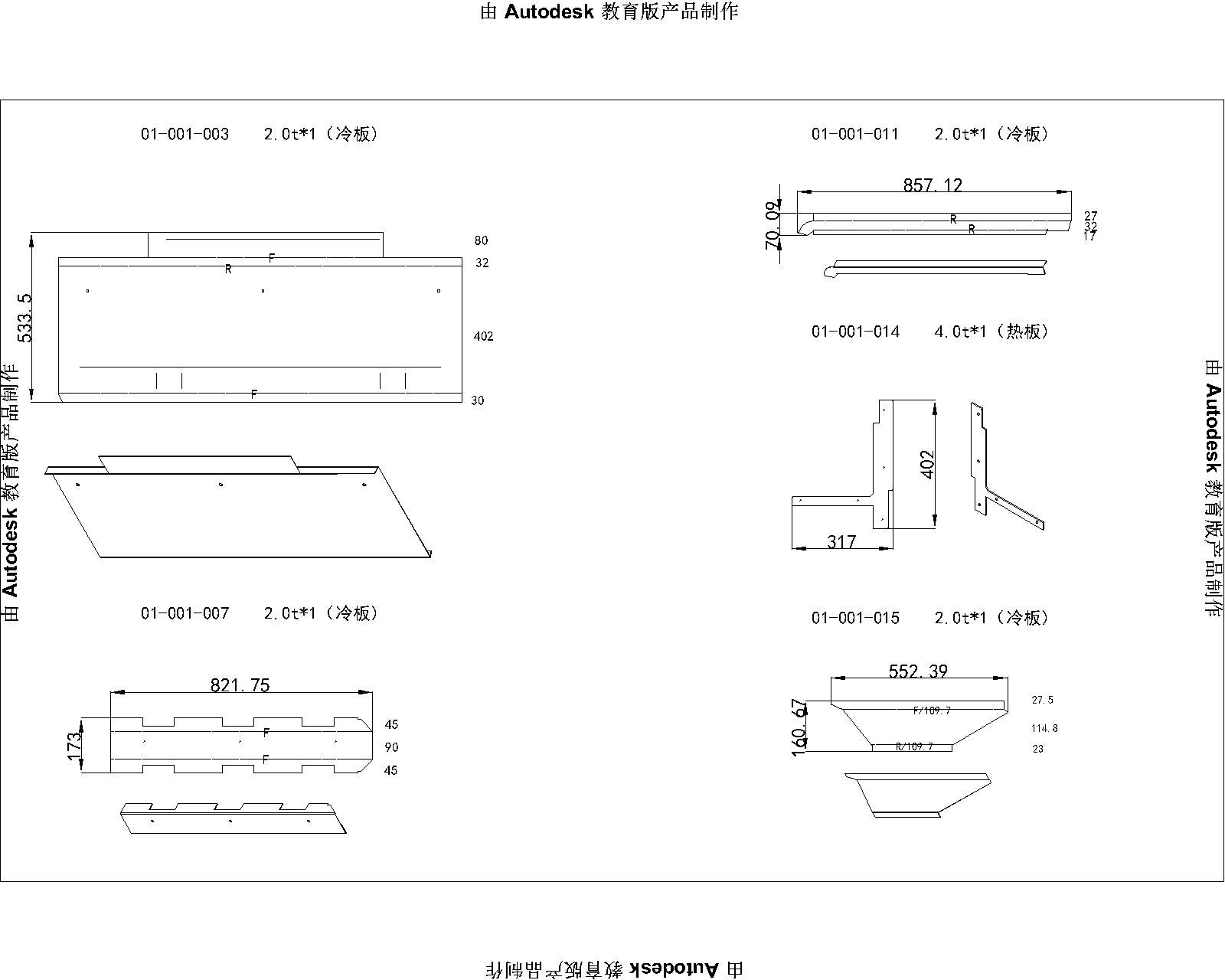

这个图框中有5种钣金小件,请问是怎么由SolidWorks三维钣金转换为图示中的CAD二维图的?CAD图中的尺寸标注是自动生成的还是手动标注的?


回复

使用道具 举报

发表于 2016-11-4 10:12:46 | 显示全部楼层
我是把SW转化为工程图,再把工程图另存为CAD。
回复 支持 反对

使用道具 举报

发表于 2016-11-4 10:18:13 | 显示全部楼层
当然是手工标注的,楼上说的一样,先出工程图,再保存DWG格式就是CAD可以编辑的格式了。
回复 支持 反对

使用道具 举报

发表于 2016-11-4 10:21:15 | 显示全部楼层
可以钣金展开的,楼主再学习学习这个功能。展开后方便切割下料
回复 支持 反对

使用道具 举报

发表于 2016-11-4 10:52:21 | 显示全部楼层
跟一楼一样
回复 支持 反对

使用道具 举报

发表于 2016-11-4 11:17:03 | 显示全部楼层
尺寸在SW里面可以自动标注,但有些地方不是很符合习惯,需要手工调整,在SW或CAD里面都可以。
回复 支持 反对

使用道具 举报

发表于 2016-11-4 11:28:47 | 显示全部楼层
有鈑金展開圖..
回复 支持 反对

使用道具 举报

发表于 2016-11-4 11:59:21 | 显示全部楼层
出了工程图,标注了尺寸,都可以打印出来了,甚至生成jpg文件了,没有必要转autocad的了。
回复 支持 反对

使用道具 举报

发表于 2023-7-26 16:25:55 | 显示全部楼层
工程图转DWG
回复 支持 反对

使用道具 举报

发表于 2023-7-26 16:38:29 | 显示全部楼层
直接SW 出工程图啊
