线束制作CAD图纸用于参考绘图，求助

曙光6666

求助电气专业人士提供线束制作CAD图纸用于参考绘图
由于现在需要对仪器设备上的线束（单股双接头、多股多接头等）进行绘制CAD发送厂家加工，但是目前还没见过比较专业的CAD线束图纸，想请各位谁有专业严谨的CAD线束图纸能否上传一个给我做样本版考一下？
, I! k! l4 U- C! @1 T) R3 d
8 m( p# _) @; E% `7 A3 z  J" j. }曾尝试使用SolidWorks的电气线束功能直接出图，但是由于没有SW数模，工作量较大，暂时没有进行。

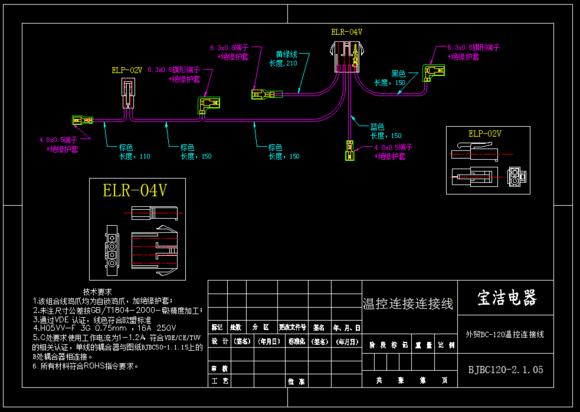

1 a2 q5 ]* ~0 W类似下方的图纸（但是这个图纸没有线束长度，就相当于示意图），但能直接用于加工的，谢谢了。
$ p$ a+ r6 ~  o2 M9 U; K) o
% i# K& d$ g; w9 t9 Y. [. z" i

人生绚丽

如果再表上线的截面积就更好了

曙光6666

人生绚丽 发表于 2015-4-30 20:11
. x. v1 G" L9 }, U6 X7 y* X. c如果再表上线的截面积就更好了

$ I/ e; x9 v( F这个线束图纸也没有标注全部信息，例如针脚的对应顺序，长度，颜色等。
- p8 a, B  \- [5 q8 _  m* [你有线束图纸吗，能否分享一个看看你的线束图纸是怎么绘制的？
