米国的一个结构

chntod · 发表于 2012-11-22 23:38:43

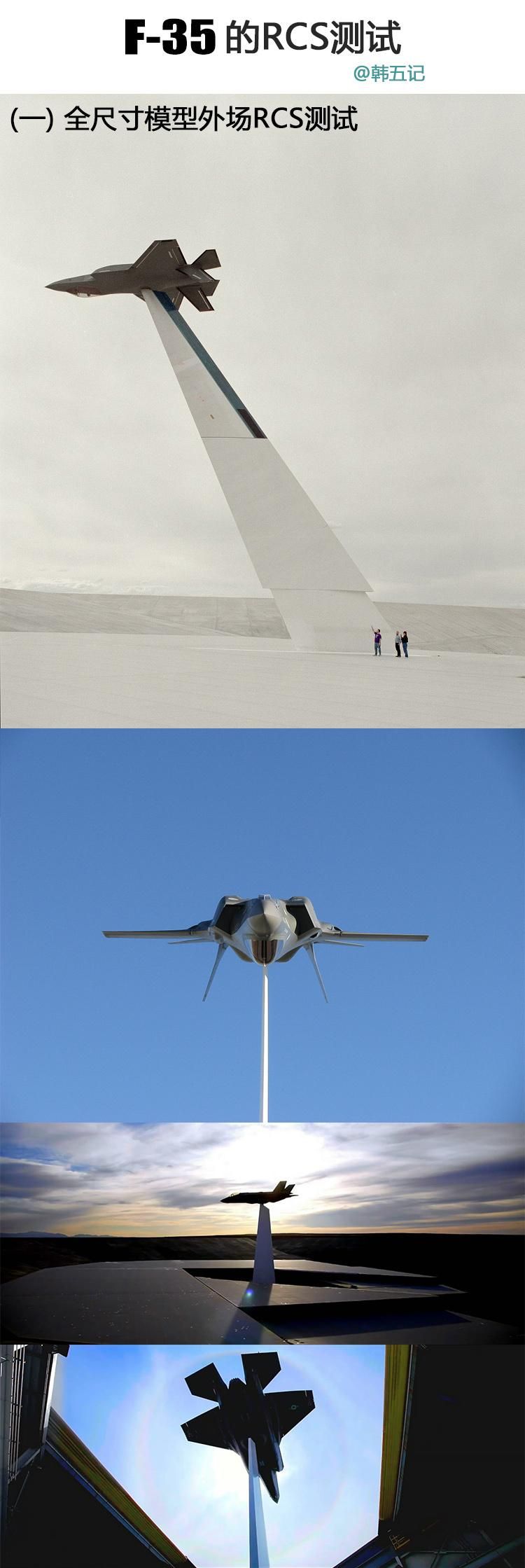

从网上看到的一张图片，是在测试F35的雷达反射截面，这个结构蛮特别的，不是常见的东西，可见米国在传统领域也是底蕴深厚的，东西随便玩，上面的飞机不是实物，是模型，所以重量会小一些，但也不会很轻，看第一幅图的时候你会稍微震撼一下，看到第二幅图的时候你更会震撼一下，看到第三幅图的时候你还会有所震撼，，，总之，这东西不简单，另外从图中可以看到它是可以上升下降的，甚至还能控制与地面的倾角，不清楚下面是什么样子，从图也能看到整个的设施是在野外的一个大坑里建的一间测试厂房，最上面是平台屋顶，屋顶的一角是活动的可滑开，然后让飞机和支撑柱升起来，粗略比划了一下，飞机离地面有20米左右，而这个柱子的短边不到100毫米，也许下面会粗一些，这个柱子看起来稳定性和刚度会有问题，况且还有起升过程的摇摆，要是再刮过来一阵风就更危险了，也许是碳纤维做的？里面是不是也是飞机机翼的结构啊？


chntod · 发表于 2012-11-22 23:56:52

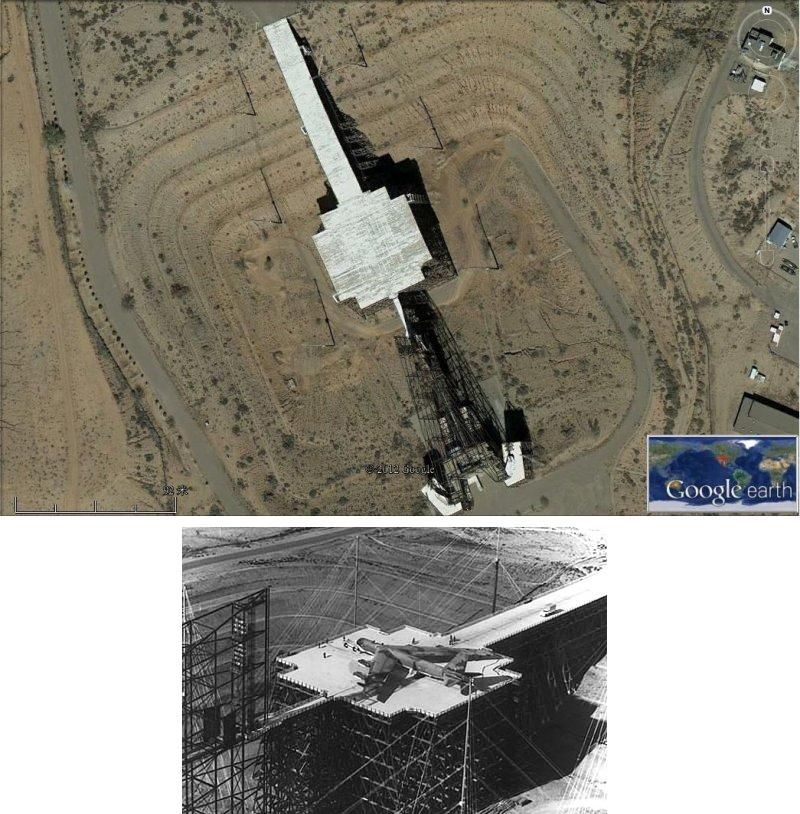

再附送一张更震撼的图片，米国在一个大坑里搭了一个大架子，然后把B52拉上去做试验。。。注意图片上如蚂蚁般的人，依照B52的尺寸比例不能在上面踢足球，但能同时举行好几场NBA了
B52 EMP.jpg

圆159154 · 发表于 2012-11-23 00:01:52

不懂为什么要把飞机举起来试飞，碳纤维能做成这样的，厉害啊

有想法找办法 · 发表于 2012-11-23 08:00:59

国外是可以拍照的，国内是禁止拍照的，所以国内情况俺不了解，国外情况看大侠的帖子了解

619341834 · 发表于 2012-11-23 08:52:49

材料这个东东学问真是深啊

shaokuang · 发表于 2012-11-23 09:19:43

这固定死了,不是只能测一个截面?雷达车载移动?

冷水黄金 · 发表于 2012-11-23 09:23:06

随便找个建筑工地就搞定，这么大的碳纤材料强度还不如Q235

qingeyouco · 发表于 2012-11-30 22:19:24

不晓得要好多米才搞得定.
