一个喇叭形状的钣金件

[复制链接]
发表于 2019-6-21 09:35:22 | 显示全部楼层 |阅读模式

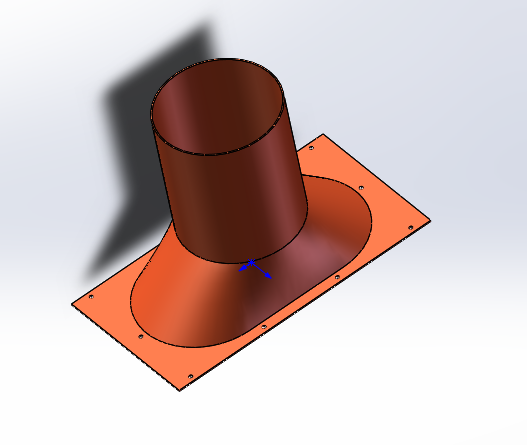

图中是我画的一个排污的管道,钣金件,底面是长方形,然后怎么样画,最后上面画成圆形的,我这里是用放样画的,展开不了,到外面做肯定加工不来的,谢谢!

回复

使用道具 举报

发表于 2019-6-21 10:08:27 | 显示全部楼层
这类形状,适用于网格曲面~通过曲线网格~主曲线和交叉曲线。把产品造型出来。
发表于 2019-6-21 10:18:40 | 显示全部楼层
百度:天圆地方钣金画法

算是用得最多的了
发表于 2019-6-21 10:44:14 | 显示全部楼层
建议看教材,这是基础教程里就有的。钣金放样。学习这种,靠零碎问,不如系统学习一下。
发表于 2019-6-21 11:09:49 | 显示全部楼层
有一种画法叫:天圆地方,加工起来也比较容易,你这样画出来加工都费劲!
发表于 2019-6-21 11:31:13 | 显示全部楼层
有一款钣金展开软件那你试试
发表于 2019-6-21 11:41:09 | 显示全部楼层
建议楼主还是要考虑钣金工艺,在满足使用要求的情况下尽量避免曲面吧
发表于 2019-6-21 11:41:36 | 显示全部楼层

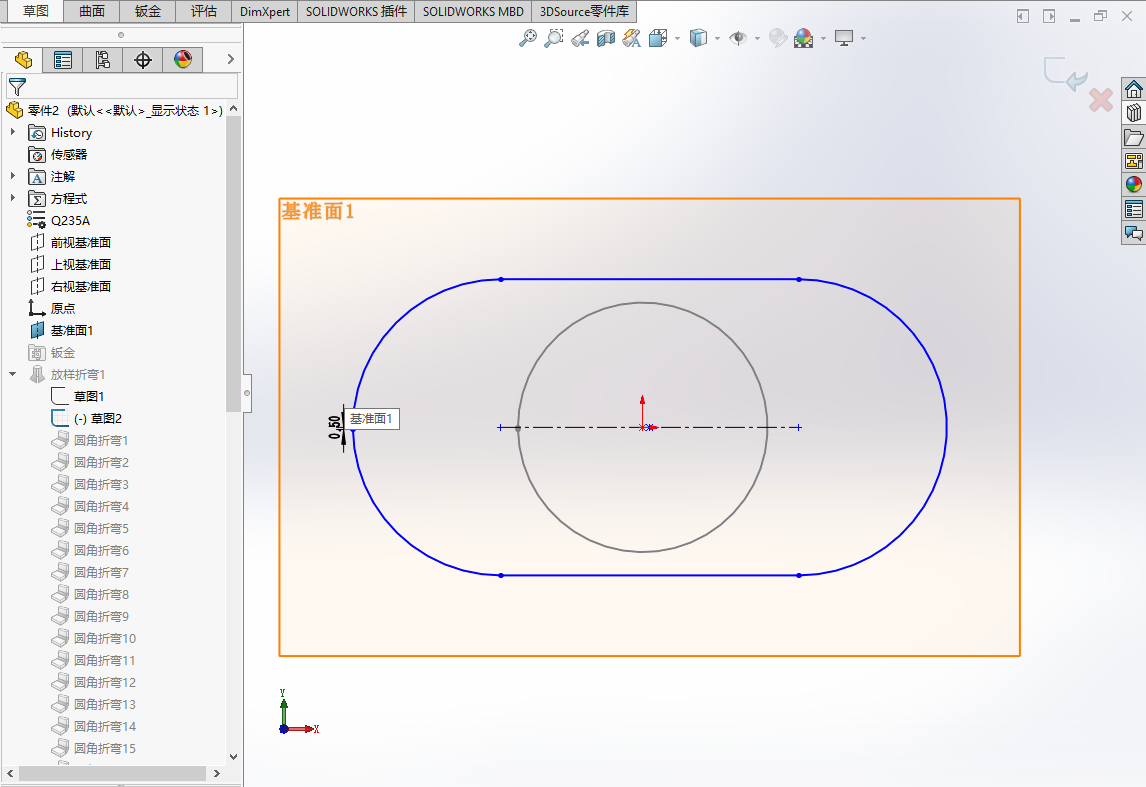

保存生成二维就行了

画草图去小口

画草图去小口

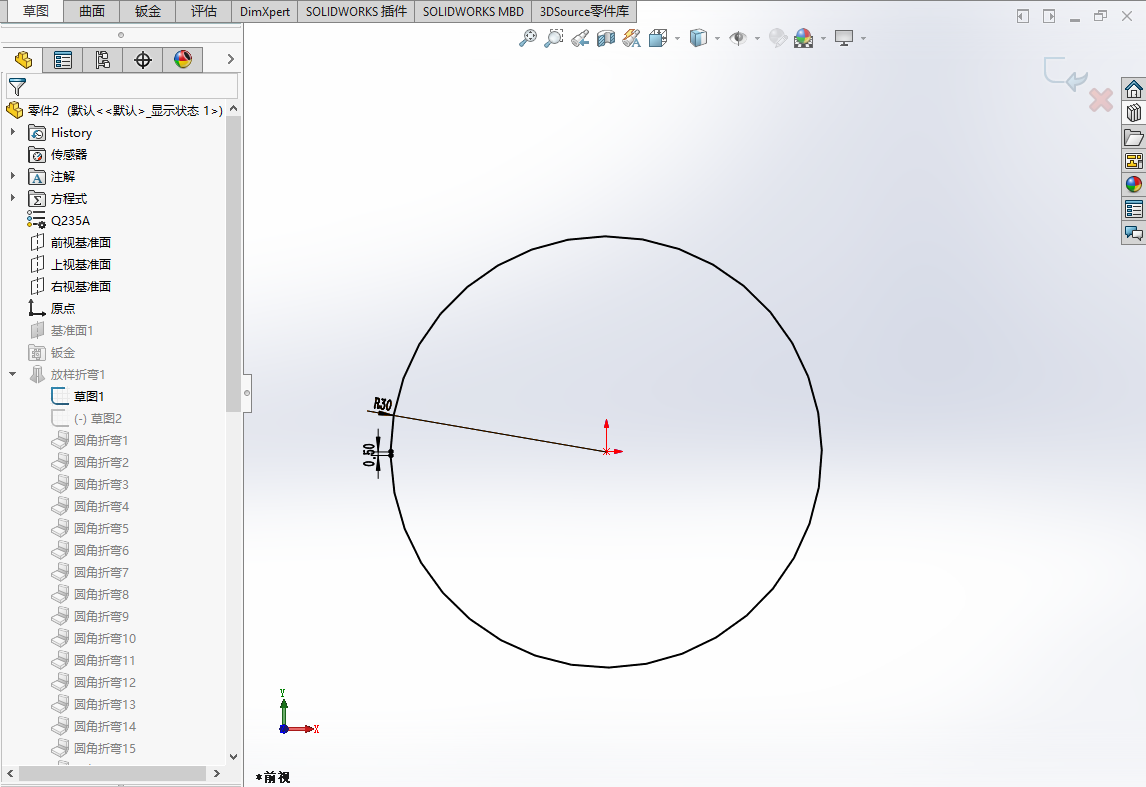

建新平面画草图

建新平面画草图

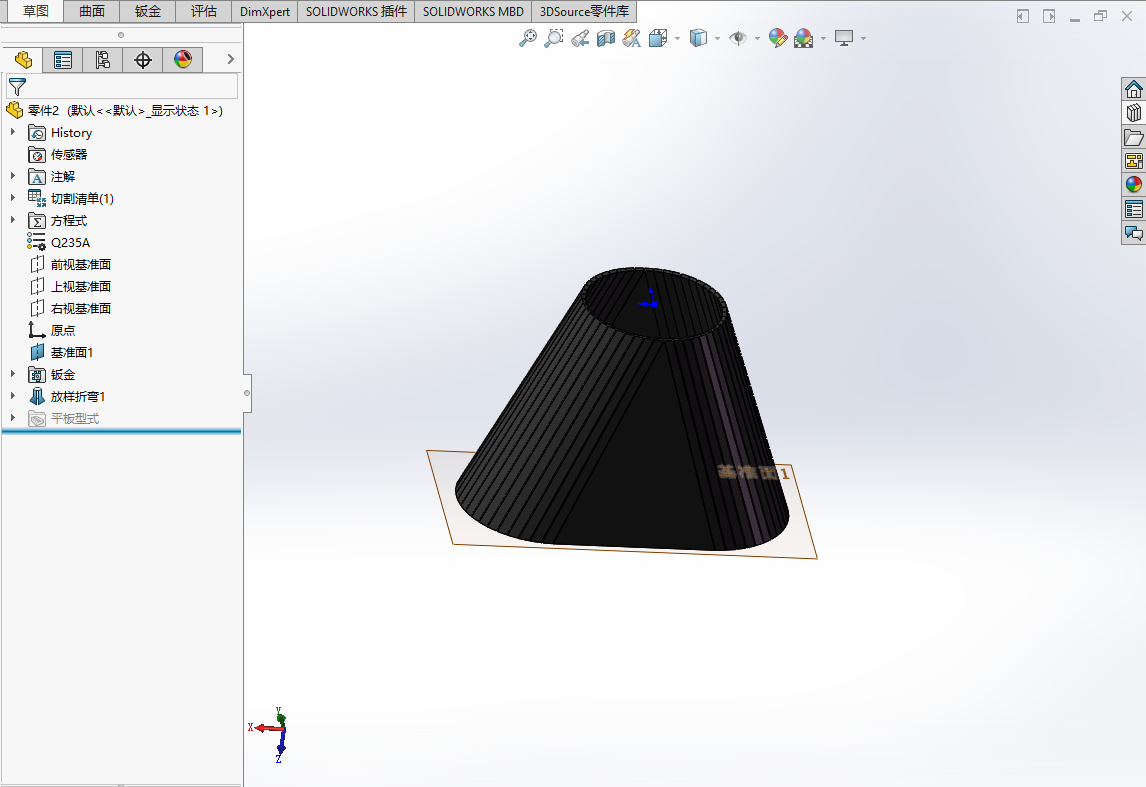

钣金放样

钣金放样

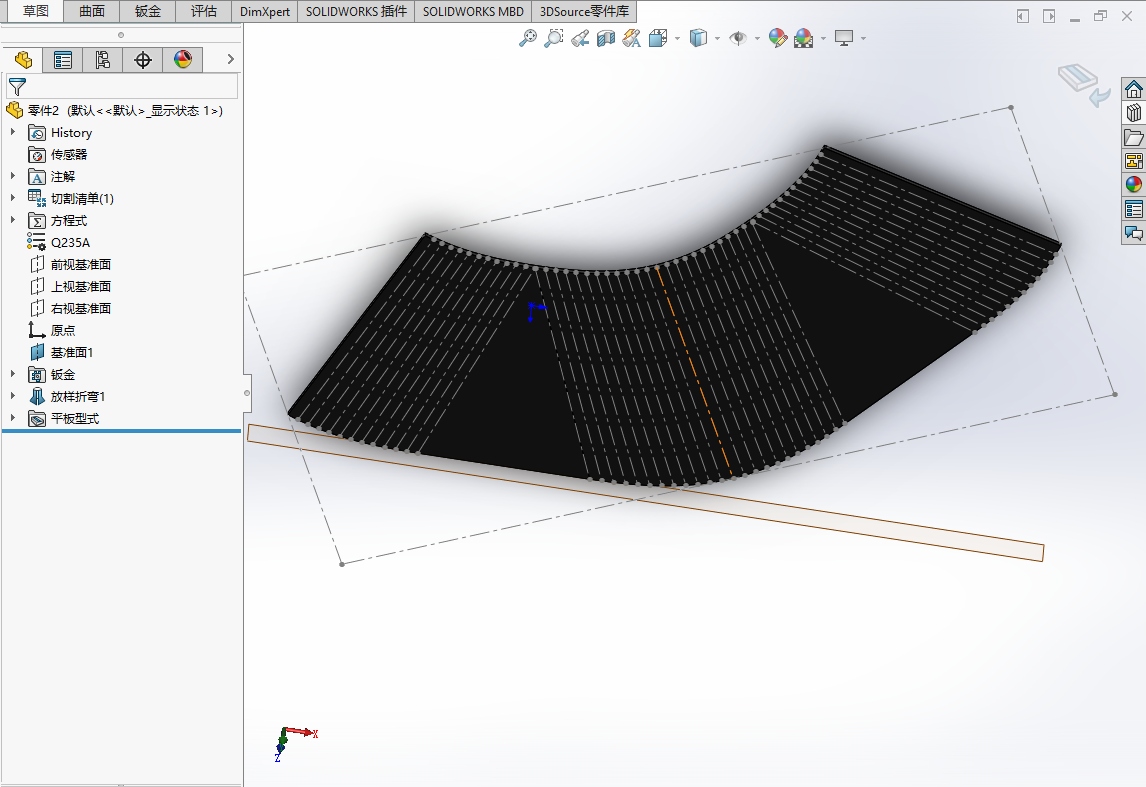

图纸展开,

图纸展开,
发表于 2019-6-21 11:43:40 | 显示全部楼层
分成3个件来画然后装配
发表于 2019-6-21 12:38:51 | 显示全部楼层
天圆地方没毛病
