GN 7237——蕴藏灵动 自如伸展
GN 7237.jpg


类型
L型: 左侧定角件
R型: 右侧定角件
不锈钢-NI:AISI 304
表面亚光滚磨处-MT
摩擦轴承
铜制
自润滑
信息

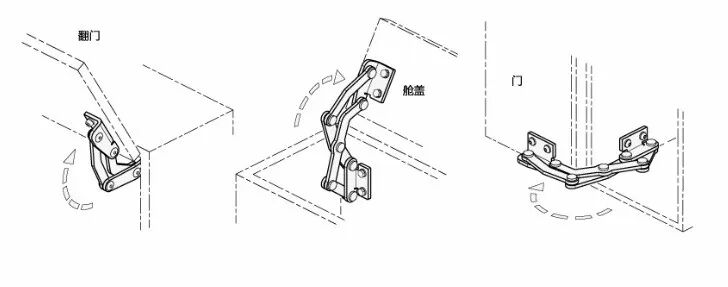

GN 7237不锈钢复合铰链安装在活板、舱盖及门的内侧,已节省空间并确保对蓄意破坏防护。铰链的最大开户角度为180°,提供了理想的可及性,并可避免诸如开启的门阻塞逃生通道等情况。
采用该铰链使得外露壳体免于附加与设计不符或为易于清洁,需要完全避免的附件。
不锈钢复合铰链通常成对使用,意味着每次开启需要一个L型和一个R型,对于更高的载荷,如来自大型舱盖,均可为两者提供额外附加铰链。



应用示例

可按需提供
  • 其它开启角度
  • 其它定角件
  • 其它材质
  • 其它表面处理
  • 其它最大壁厚
  • 其它升降运动
  • 带气动弹簧连接

安装定位-中心点特征

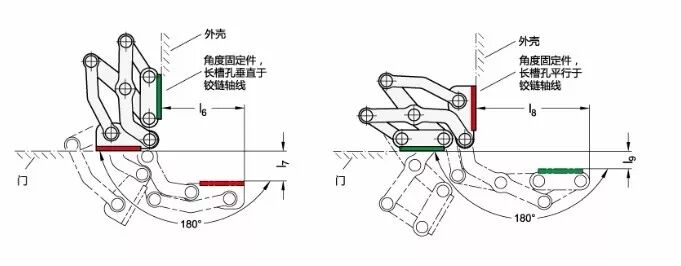

不锈钢复合铰链既可通过槽孔安装在外壳上,也可安装在垂直于或平等于铰链轴线的定角件上。其产生的中心点特征如线描图所示。

调节与固定选项
不锈钢复合铰链安装时可调节三个平面。例如,允许调节扭矩或对密封条施加所需的压紧力。

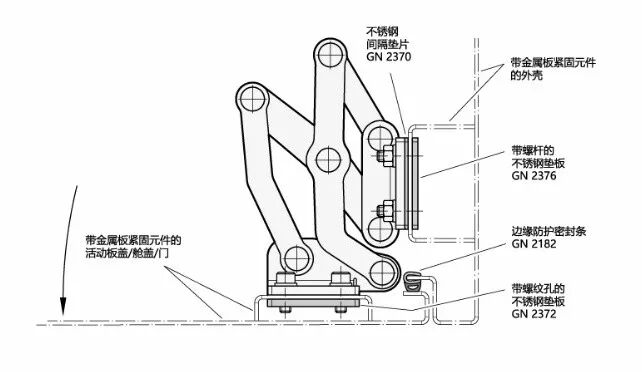

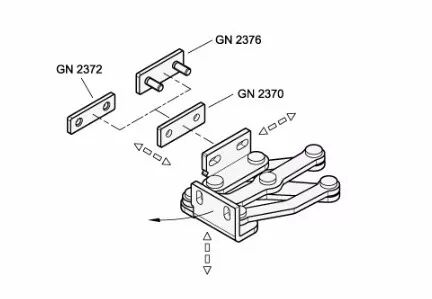

可通过定角件内的平等或垂直槽孔调节两个平面,对于第三个平面,定位校正使用不锈钢间隔垫片 GN 2370
带螺纹孔的不锈钢板GN 2372以及带螺杆的不锈钢板GN 2376也可用于固定铰链。后者可通过焊接或从外侧插入,穿过墙壁并固定到位。所有附件的设计使之也可配合定角件使用。

设计变量

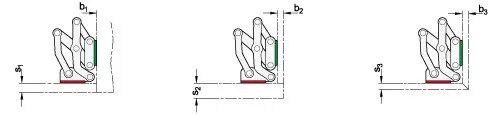

可在活板、舱盖和门上进行插入、表面安装或斜接。最大壁厚及用于预设金属板结构的弯曲尺寸由各自的安装型号得出。

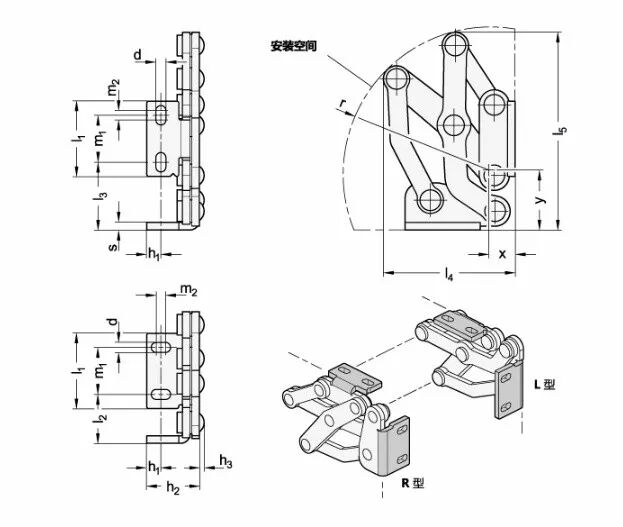

1. 定角件通过垂直于铰链轴线的槽孔安装在外壳上:
l1
s1 max.
b1 max.
s2 max.
b2 max.
s3 max.
b3 max.
40
13
1 ... ∞
24
10
10
10
50
19
1 ... ∞
34
17
16
16
60
25
1 ... ∞
44
24
21
21
2. 通过平行于铰链轴线的槽孔将定角件安装在外壳上:
l1
s4 max.
b4 max.
s5 max.
b5 max.
s6 max.
b6 max.
40
9
27
1 ... ∞
13
10
10
50
17
35
1 ... ∞
19
16
16
60
23
45
1 ... ∞
25
21
21
所示的设计变量代表标准安装条件。如果铰链的安装位置有所改变或者两个中的一个的壁厚尺寸较低,最大可及尺寸可单独地相互变化,这使得对比那些规定了相同尺寸的铰链,其更有可能应对一些具有更大壁厚的工况。
结构线描图显示边缘防护胶条和边缘防护密封胶条的标准应用场合。边缘保护密封胶条附着在门及固定的门框上。门的开启侧覆盖有边缘防护胶条。
载荷
承载能力
更多信息请登录 www.elesa-ganter.com.cn

请联络您的当地销售工程师了解更多:
上海 15121199387
江苏西 13818825260
江苏东 18019205173
浙江 17721299696
京津冀 18121116657
山东 18116355753
华南 13761416102
辽吉黑 13761438840
其他 18101977172
www.elesa-ganter.com.cn
