中国古代机械--燕肃指南车原理

哈里鲁亚 · 发表于 2018-1-26 16:08:18

本帖最后由哈里鲁亚于 2018-1-26 16:11 编辑

指南车在古代就有了，据说黄帝就是靠指南车的帮助打败的蚩尤的。可惜失传了，相传后来张衡、祖冲之、马钧等人都做出过指南车，但都没有记载。直到宋朝一个叫做燕肃的人又做出了指南车，这回记载了下来。

我不得不佩服古人，就说这燕肃，又是大官，又是机械设计大师，还是诗人，还是画家，故宫博物院里还有他的《春山图》，真是多才多艺。

他做的指南车，是通过一套齿轮来实现定向功能的。它的主要原理如下：

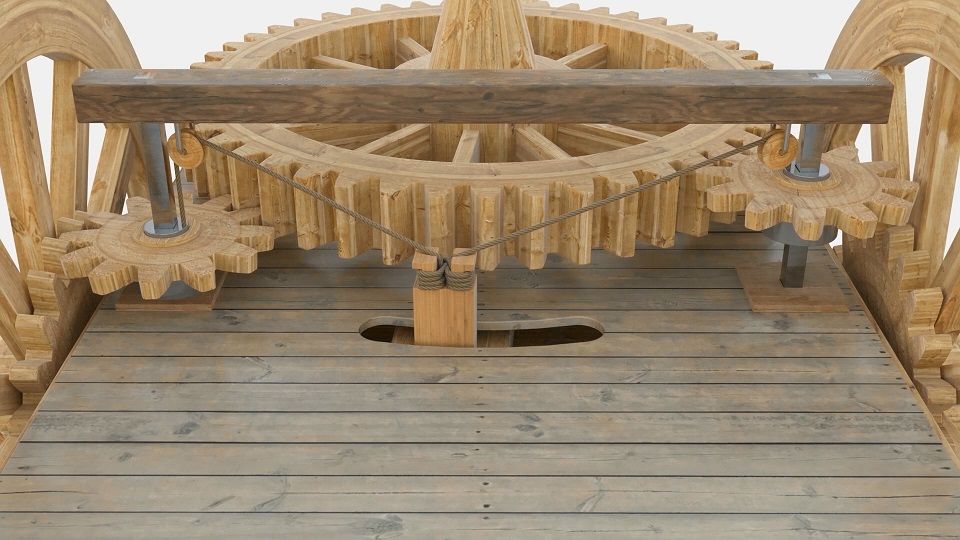

如图，绑着绳子的木块左右摆动的时候会牵动绳子，使得两个齿轮上下滑动，实现它们和两边齿轮的啮合或分离，这大概是古老的离合机构了。

剩下的就简单了，车左转的时候，木块右摆，左边的车轮通过齿轮带动中间那个最大的齿轮，反之亦然。大齿轮上放一个小木人，用来指向。计算好齿数，就能使车行驶时不管怎么转弯，小木人一直指向南方。

详细内容可以看视频

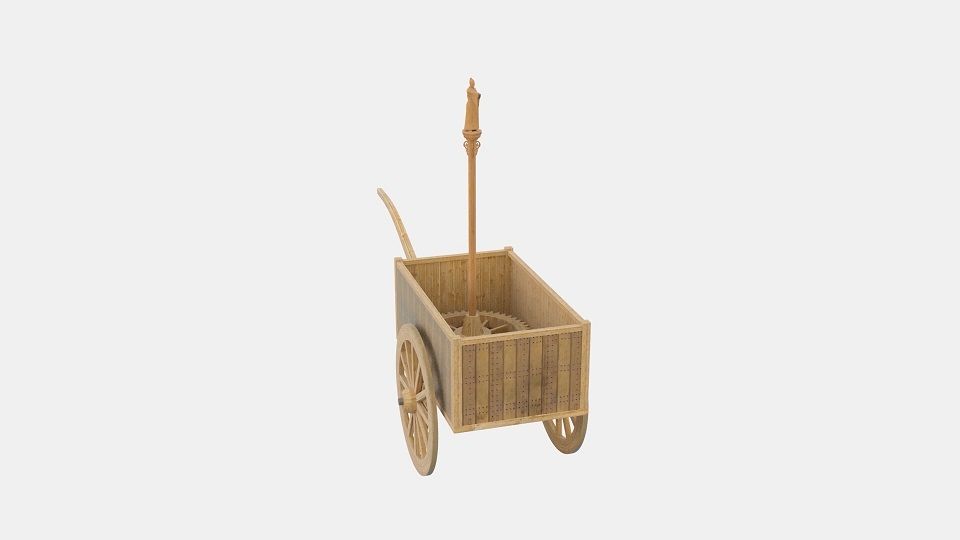

还有不明白的地方，可以在线查看其三维模型：

http://www.sailcg.com/znc.html

补充内容 (2019-6-21 16:01):
在线模型地址变更：
http://sailcg.com/react/znc.html

爆椒火文森山 · 发表于 2018-1-26 16:27:44

本帖最后由爆椒火文森山于 2018-1-26 16:30 编辑

精妙，还有就是在网址里就能看三维图，还真涨见识了。

所罗门_x · 发表于 2018-1-26 16:46:22

厉害

韩寒11 · 发表于 2018-1-26 17:02:46

如果车子整体移动了，方向指西，是不是不管车子如何转弯，方向都指西呢

魍者归来 · 发表于 2018-1-26 20:15:58

古人的智慧不得不佩服

晓昀 · 发表于 2018-1-27 07:06:58

最初的方向是人为设定的吧？不管车怎么转向，通过齿轮传动，那个方向始终是不变的。

刀剑如孟 · 发表于 2018-1-27 08:47:48

如何实现通过网址可以看三维图，我们可以把自己画的三维图，通过网址的方式发给别人，然后别人可以看么？楼主知道怎么操作吗

哈里鲁亚 · 发表于 2018-1-27 22:49:48

刀剑如孟发表于 2018-1-27 08:47
- d j+ m( y' Y如何实现通过网址可以看三维图，我们可以把自己画的三维图，通过网址的方式发给别人，然后别人可以看么？楼 ...

一般的，需要将模型上传到服务器，这样别人就可以通过浏览器查看模型了。操作很简单，就是上传，然后分享。autodesk就有类似的服务：https://gallery.autodesk.com/
如果不想上传到第三方的服务器，那就只能自己搭建一个了。

刀剑如孟 · 发表于 2018-1-30 08:51:55

哈里鲁亚发表于 2018-1-27 22:49/ P. \+ t' [9 }) P7 ^$ E ]& E
一般的，需要将模型上传到服务器，这样别人就可以通过浏览器查看模型了。操作很简单，就是上传，然后分享 ...

好的，谢谢

bxwh · 发表于 2018-1-30 14:03:56

厉害
