这个螺旋形的槽怎么建模？

seeker89 · 发表于 2017-8-19 18:18:26

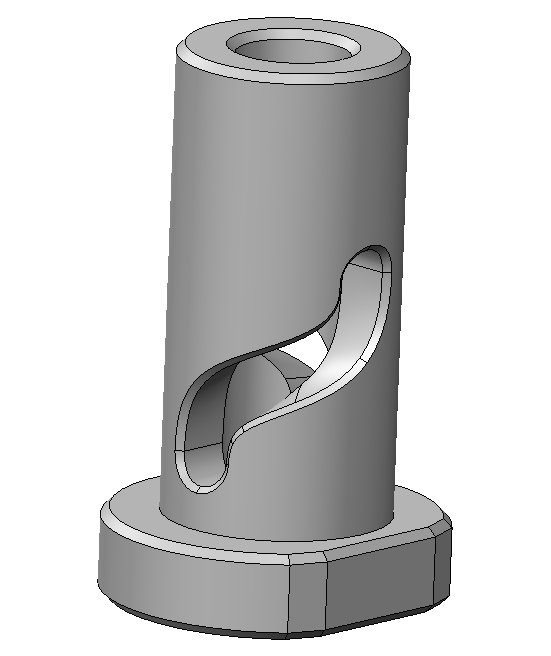

如图。用creo怎么建模。谢谢大家。

huahua0078 · 发表于 2017-8-19 19:57:52

提示: 作者被禁止或删除内容自动屏蔽

詹姆斯007 · 发表于 2017-8-19 21:47:26

我以前画个类似的圆柱凸轮，好像是用的扫描切除。

oldpipe · 发表于 2017-8-20 07:28:47

首先解决理论问题。关键是说清楚平行于圆柱轴线的两个直线段与螺旋线段之间的过渡“圆弧”段是什么。假设一种情况：将圆柱外表面展成平面，在该平面上画两直线段，一斜线段，之间纯圆弧过渡，再将画了线平面卷回到圆柱面上，先前所画线段构成扫掠轨迹，再以一圆柱体做扫掠。这种假设之下，那段扫掠轨迹需以数学模型形成。

鼠大王 · 发表于 2017-8-20 09:14:59

这玩意设计出来怎么加工呢？

数控转台 · 发表于 2017-8-20 20:57:16

鼠大王发表于 2017-8-20 09:14
5 ?- E: K4 g' s$ c9 u( {: d. s# j6 f这玩意设计出来怎么加工呢？

上四轴用铣刀铣

king528 · 发表于 2017-8-20 20:58:25

建模用扫描

seeker89 · 发表于 2017-8-21 13:20:14

king528 发表于 2017-8-20 20:58+ I% ?, b) j" C7 c
建模用扫描

关键轨迹线怎么画

seeker89 · 发表于 2017-8-21 13:27:13

huahua0078 发表于 2017-8-19 19:57
- t- T% h3 g& o, h. Z2 v直纹曲面，加厚切除，和圆柱比不多建模

关键轨迹线怎么画

king528 · 发表于 2017-8-21 19:17:57

seeker89 发表于 2017-8-21 13:27

草图模式-插入-曲线-螺旋线
