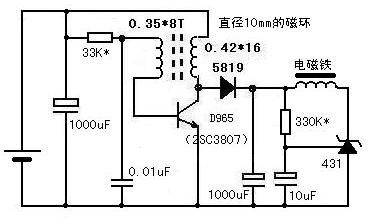

由D965，磁环变压器组成的单管反激升压电路（震荡电路），可以把太阳能电池的低电压升高几至十几倍！接通电源后D965由于33K电阻的正向偏置而饱和导通，由于通过变压器次级产生一个反向电流，又迫使三极管快速截止！电路产生震荡。在三极管截止期间，变压器初级产生一个反电势上负下正，这个反电势与太阳能电池叠加，通过肖特基二极管对1000uf电容充电！
0 C5 t& W# Z. C3 @; R1 q. Y右边的是一个开关电路，431是一个是三端可调并联稳压器！在这里巧妙的利用它的控制端组成震荡开关电路，1000uf电容存储的能量（电压）通过330K电阻向10uf电容充电，充电的速度和1000uf电容的电压成正比，当10ufd电容的电压达到2.5V时431导通，1000uf的能量带动电磁铁工作一次，进入下一个循环！
$ X& V* k+ s7 f e, X还可以考虑在330K电阻两端反向并联一个二极管，以改变10uf组成电路的充放电间隙！, ?4 u3 U% V# R+ Q/ _9 R
# n- g8 T7 p$ Q, r, Y# B) L$ L9 R% W) ?: Z3 a& W
转的别人的，呵呵 |
|
楼主: tianjitingyu

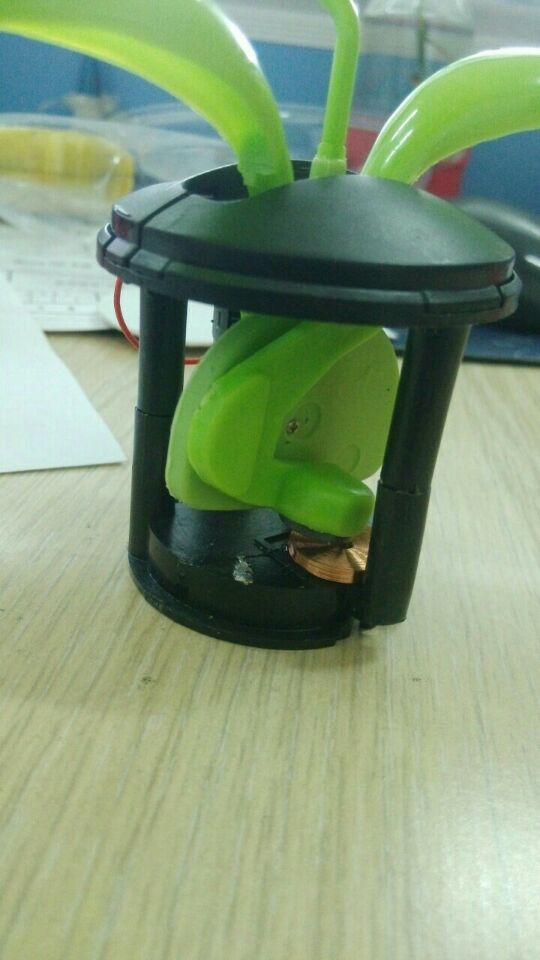

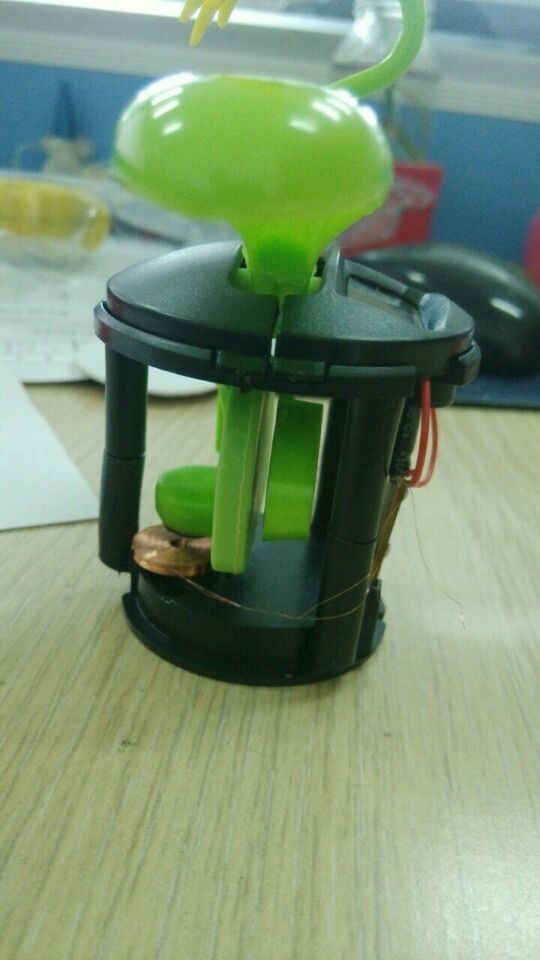

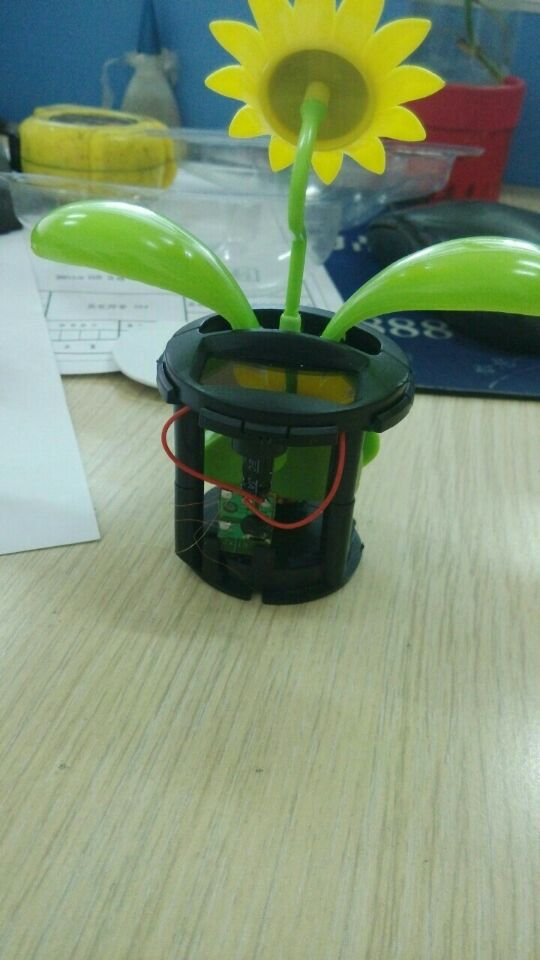

拆开来看看
