有自己建立设计库的吗？交流一下

gmc87 · 发表于 2015-9-17 22:35:01

不知道有没有自己建立设计库的，交流下吧

threetigher · 发表于 2015-9-17 23:01:46

可以找米思米和上隆。

冷月梧桐 · 发表于 2015-9-17 23:11:26

一般的都有现成可选用，我用UG，用表达式弄了一个棘轮和齿条

HYFJY · 发表于 2015-9-18 08:23:22

本帖最后由 HYFJY 于 2015-9-18 08:42 编辑

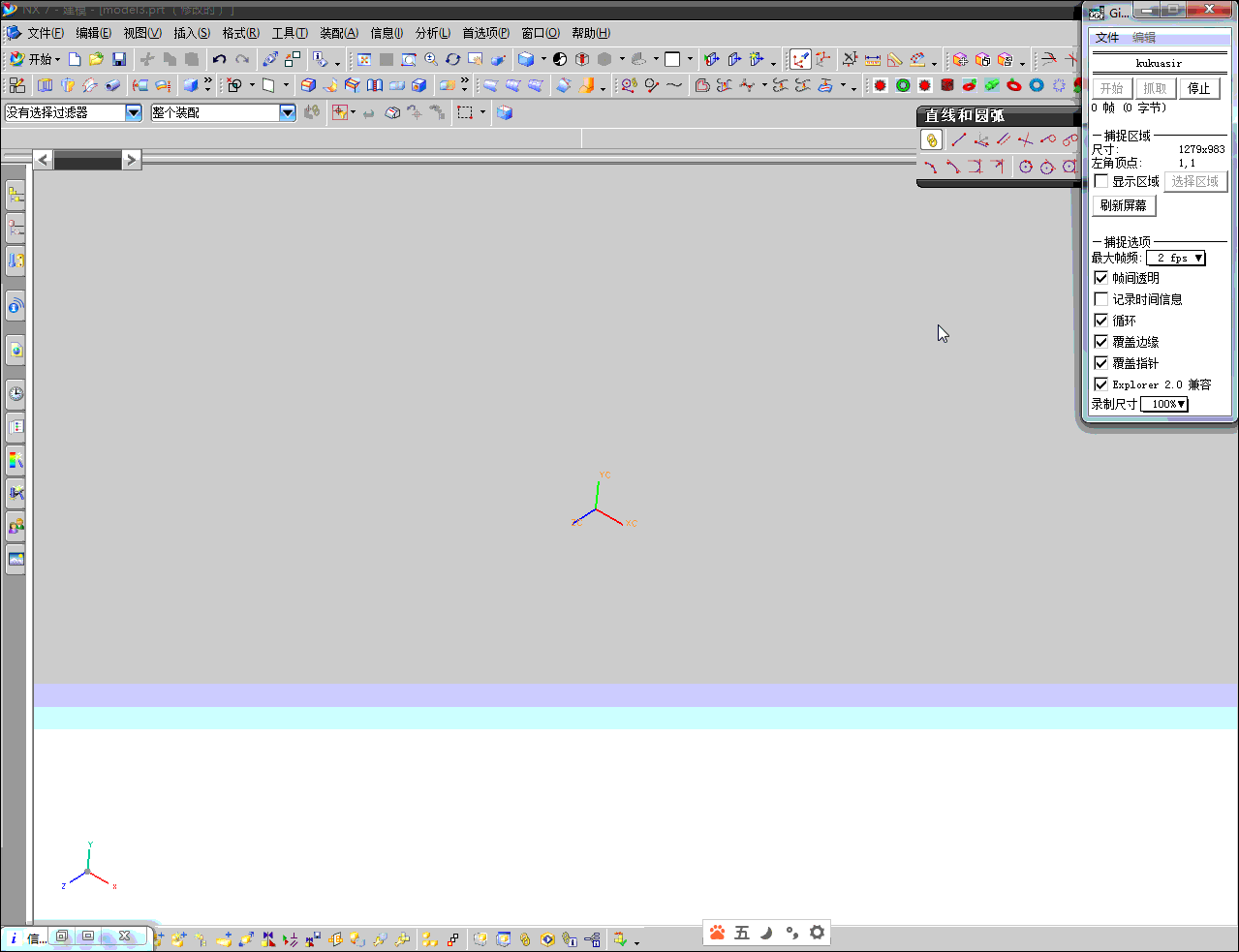

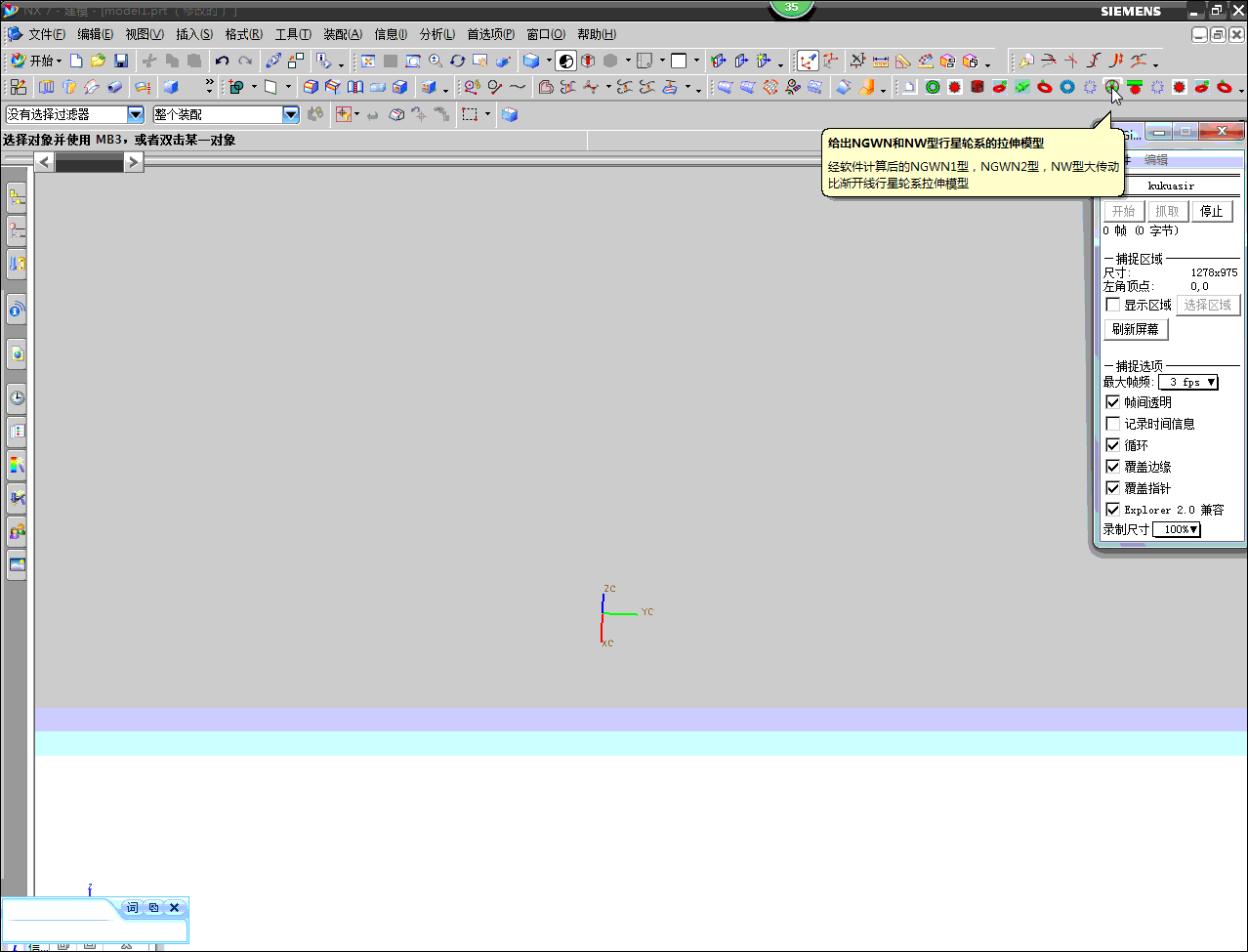

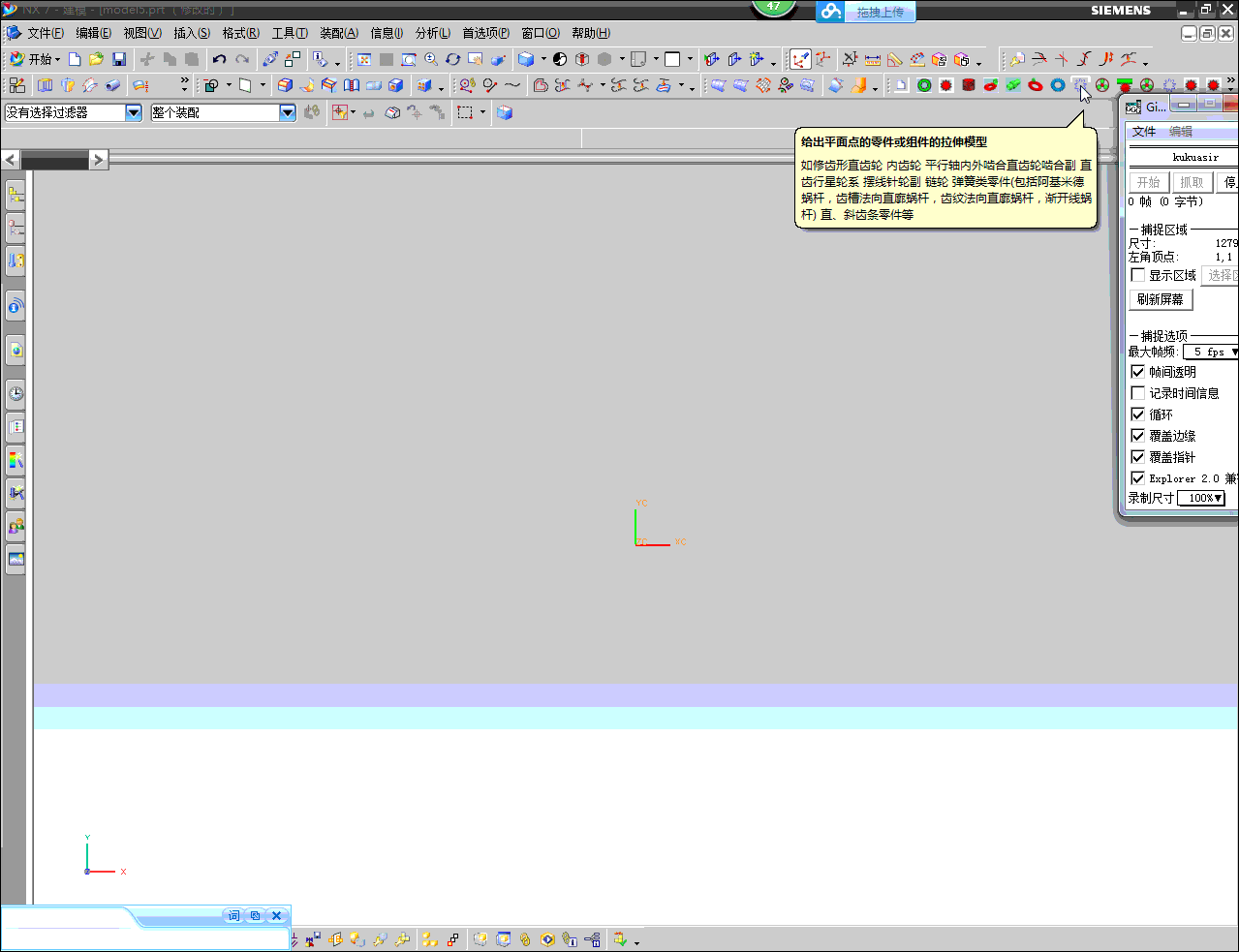

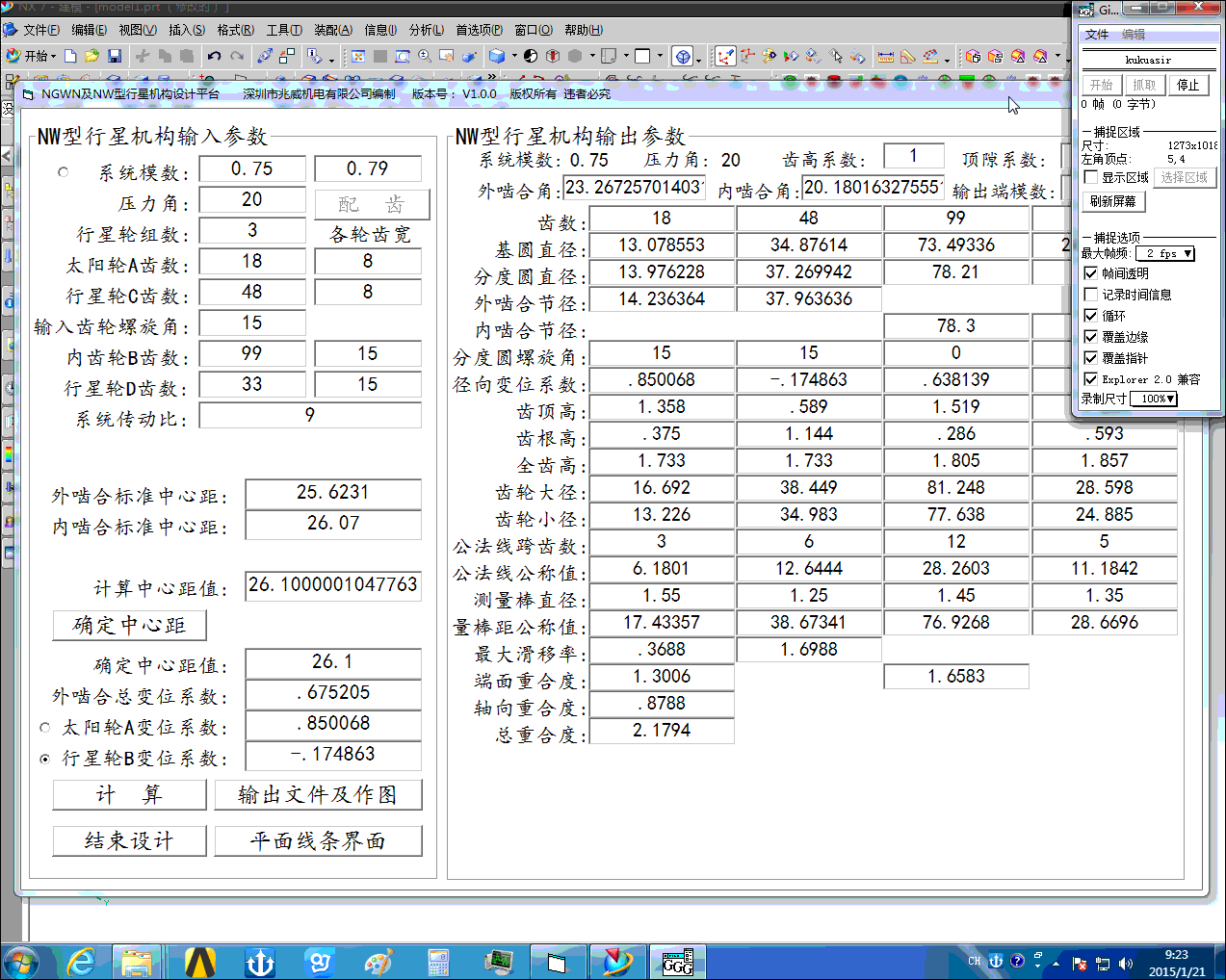

本人对设计齿轮类传动副结构进行深入探索，编成了各种类型齿轮传动构件副的设计平台，对齿轮类产品大部分种类可进行优化快速设计，出二维及三维精密模型，在UG软件中自动建模，免除了齿轮设计中的困难，放低了入门门槛。


补充内容 (2015-9-18 14:22):
各使用软件经为自己编写,实体模型经有限元分析符合啮合规律,在同样类似模型的分析中应力较小,承载能力较大,符合优化设计原则.

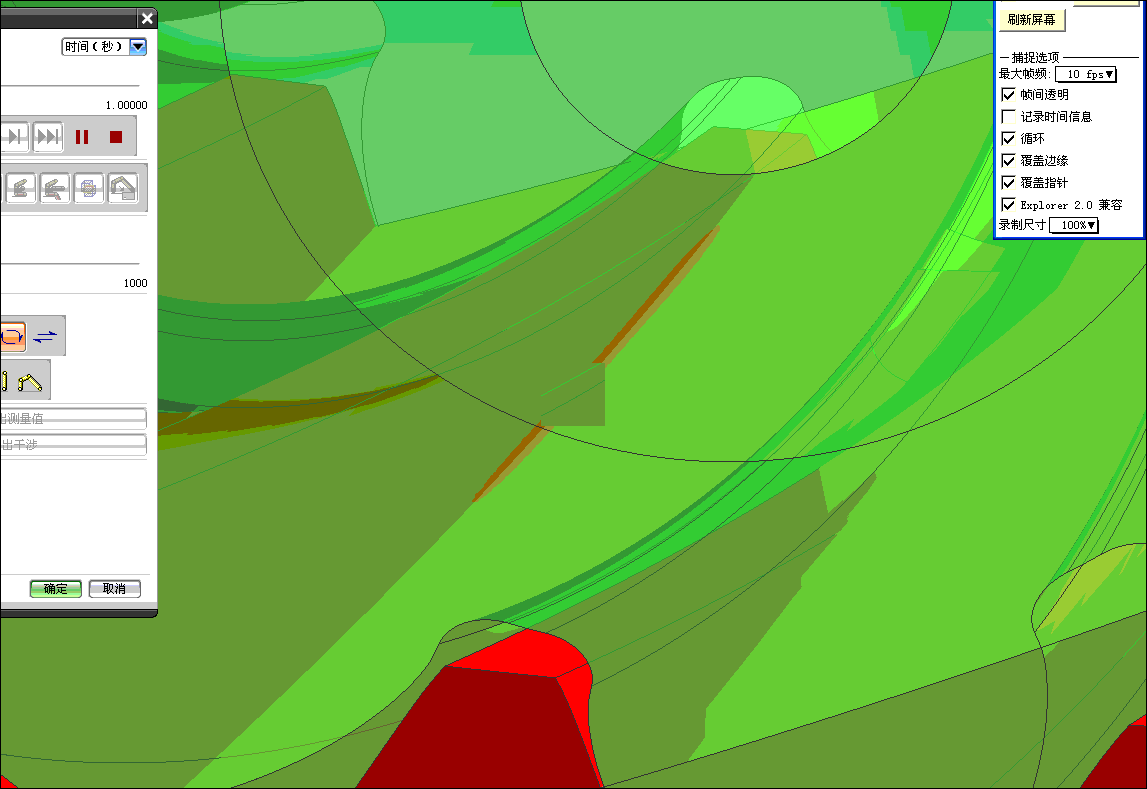

其中弧齿锥齿轮的啮合时瞬时啮合位置可视化为首创.在啮合j时瞬时啮合迹线通过啮合面.

yanzhi844517617 · 发表于 2015-9-18 09:34:42

楼上可以把软件分享一下吗？

大口张 · 发表于 2015-9-18 12:56:08

不错，很厉害

lexue · 发表于 2015-9-18 14:04:38

很好，赞一个

HYFJY · 发表于 2015-9-18 14:32:38

本帖最后由 HYFJY 于 2015-9-18 14:47 编辑

蜗轮的精密建模是齿轮类零件中较难建模成功的，要保证与蜗杆的正常啮合，无论是静态或者运动状态，不参与啮合的位置都不应该有接触，啮合印痕要符合传动啮合的原则。下面是一组精密阿基米德蜗杆传动机构的设计与自动建模：

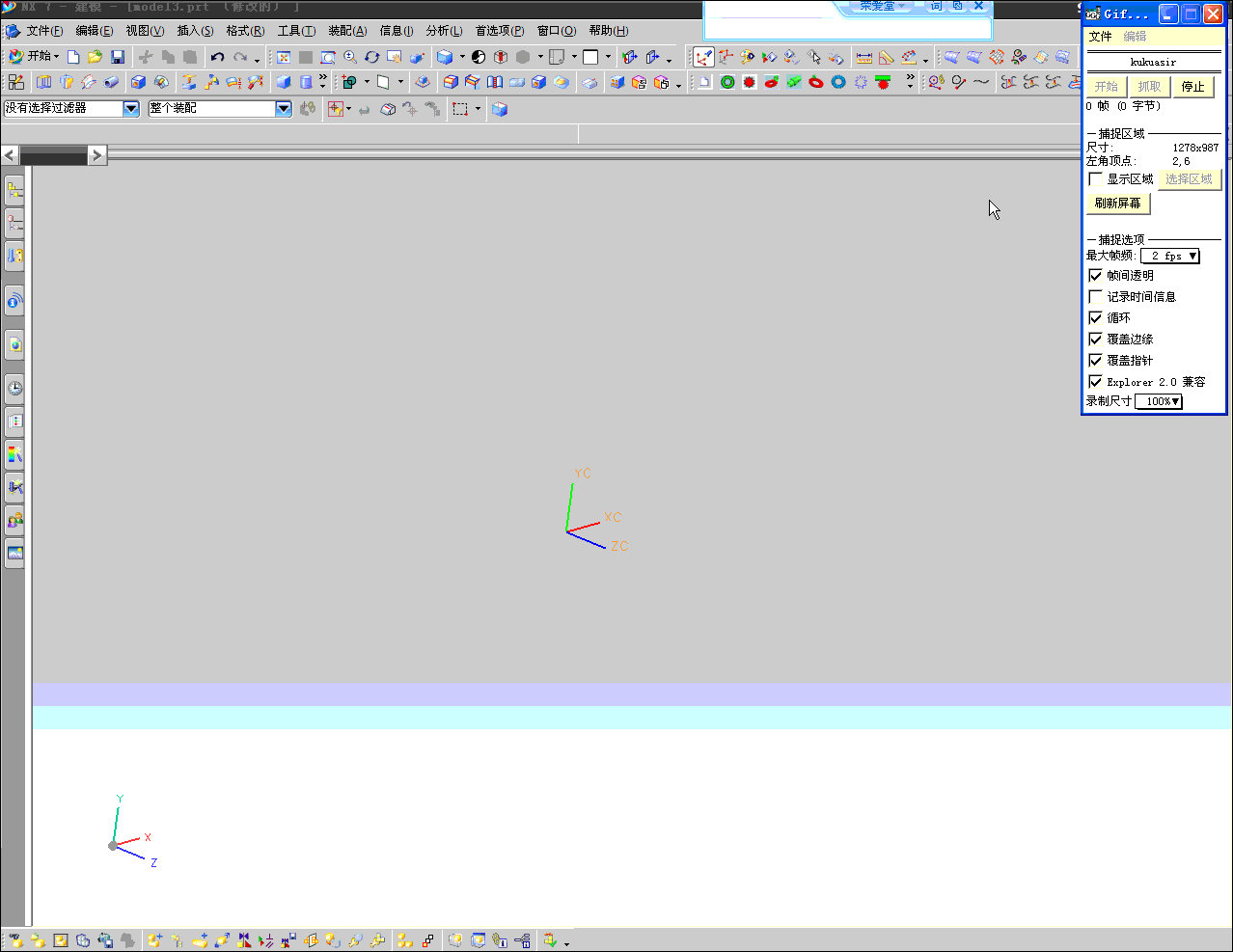

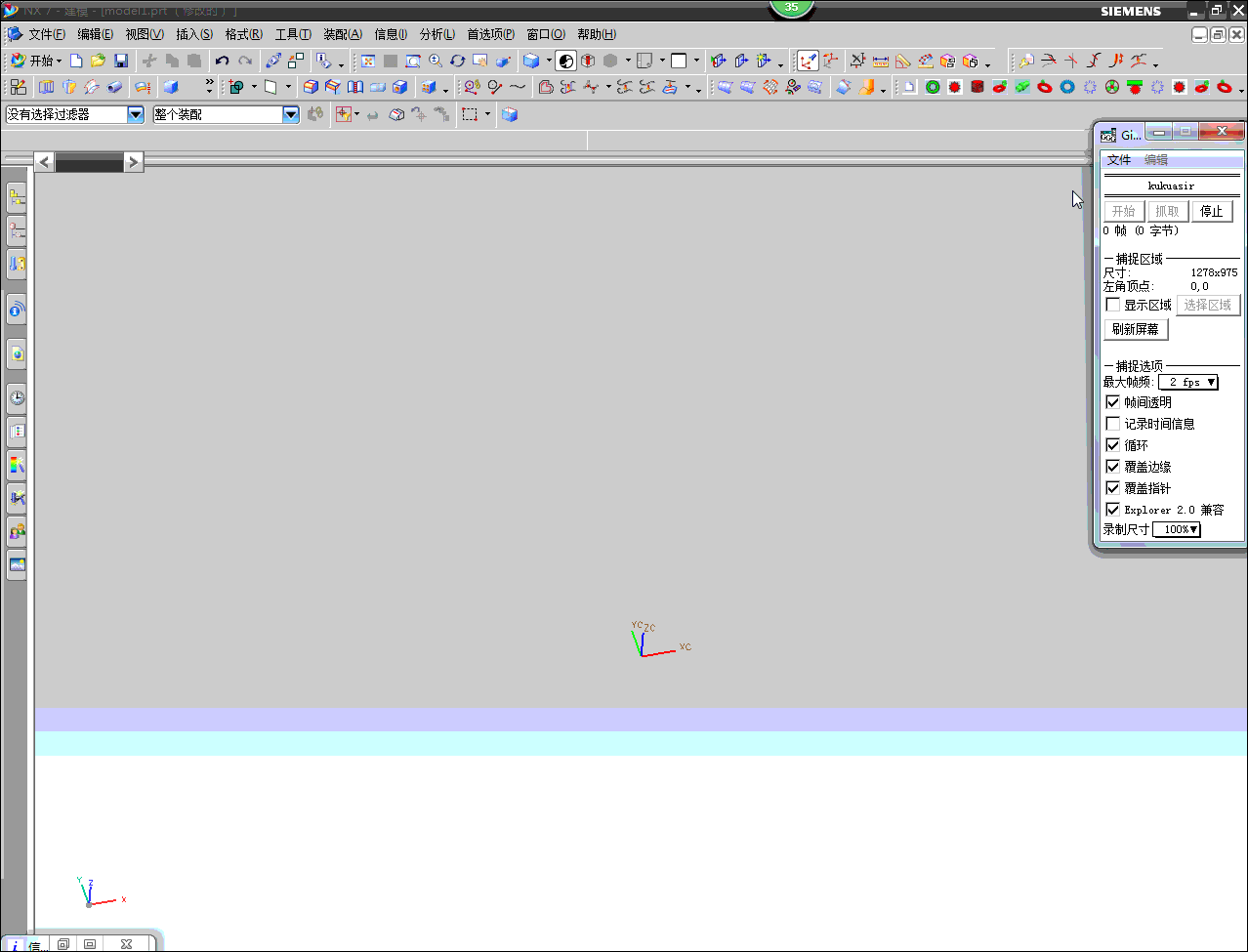

经软件计算后自动建模的过程

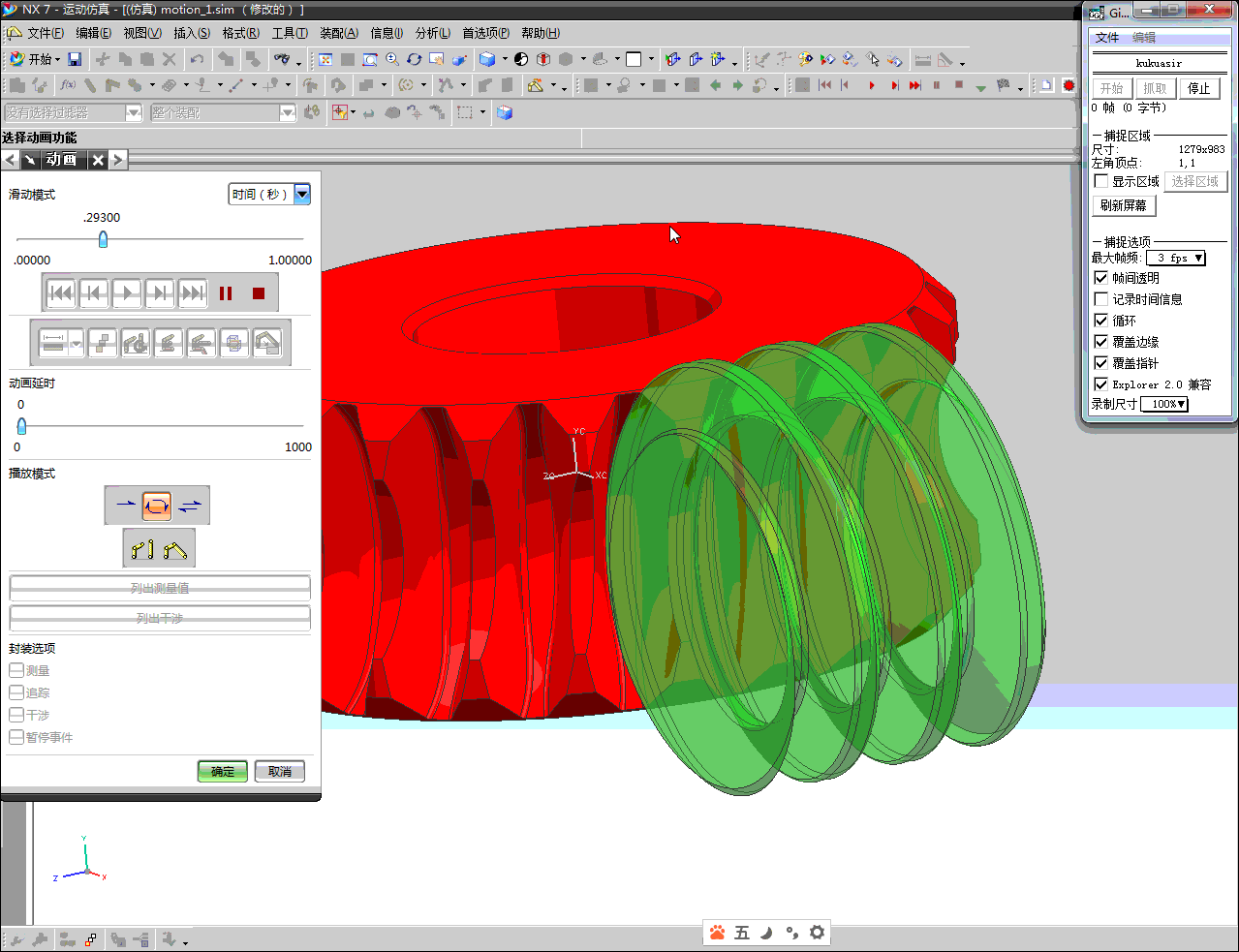

蜗杆与蜗轮的正常啮合（瞬时啮合迹线）：

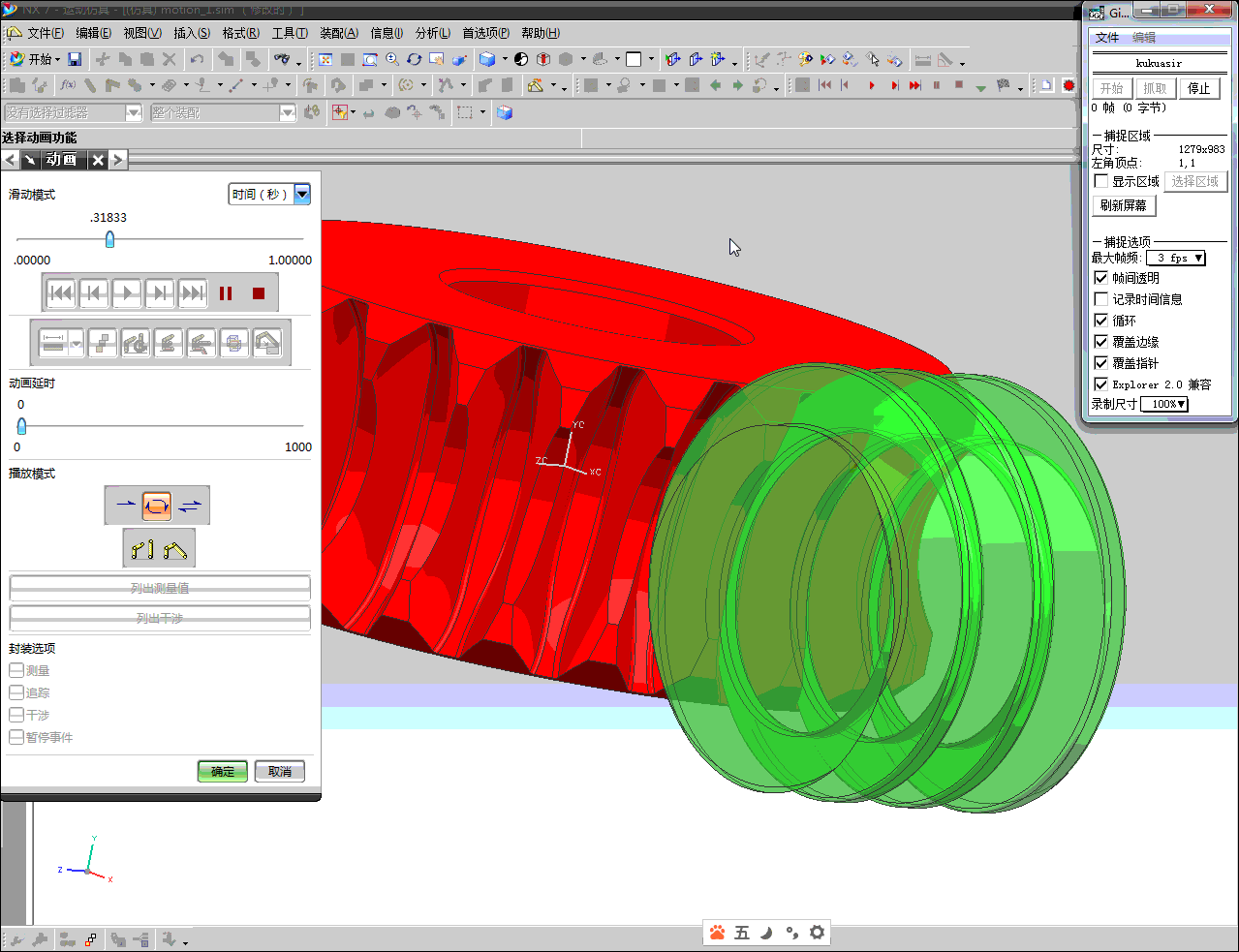

另一个方向的啮合（瞬时啮合迹线）

实体啮合副模型的压缩文件：

1-23-52.part1.rar (2.86 MB, 下载次数: 0)

1-23-52.part2.rar (2.86 MB, 下载次数: 0)

1-23-52.part3.rar (1.07 MB, 下载次数: 0)

万宝龙 · 发表于 2015-9-18 16:14:59

看到好多大神。

zhuangych · 发表于 2015-9-18 16:34:48

高手，支持原创
不知Solidworks 有没有高手做个这样的齿轮副程序
