这个继电器怎么用？

sdydl · 发表于 2012-5-19 21:52:54

继电器RALD24W-K有10个输出脚，估计应该5个是一组吧？请教这10个脚分别是什么呢？我怎么用万用表找不到线圈和触点呢，只找到2对2个脚是0欧姆，其它都不通，又是固态封装的，不知道里面的结构。

请知道的大侠不吝赐教，谢谢！

赫德森 · 发表于 2012-5-19 22:45:12

本帖最后由赫德森于 2012-5-19 22:56 编辑


先说说工作原理

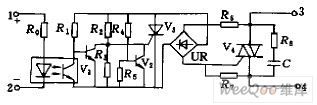

　过零触发型AC—SSR为四端器件，其内部电路如图1所示。1、2为输入端，3、4为输出端。R0为限流电阻，光耦合器将输入与输出电路在电气上隔离开，V1构成反相器，R4、R5、V2和晶闸管V3组成过零检测电路，UR为双向整流桥，由V3和UR用以获得使双向晶闸管V4开启的双向触发脉冲，R3、R7为分流电阻，分别用来保护V3和V4，R8和C组成浪涌吸收网络，以吸收电源中带有的尖峰电压或浪涌电流，防止对开关电路产生冲击或干扰。
所以你找不到线圈。
再来说说接线，一般固态继电器接线端子旁都有输入输出的标记：输入IN,输出OUT

sdydl · 发表于 2012-5-20 08:57:50

谢谢2楼的回答，我这个继电器没这么复杂的，经过破坏性的拆开一个，发现竟然有2个空脚，真是虚造声势，2组常闭自不用说，还有2脚常开，剩下的2脚就是线圈了，当时我用x1档量的，由于阻值较大，表针竟没动或轻微动，我给疏忽了，另外它的这对脚是对着排列的，少疏忽就不会认为是线圈了。同时谢谢老鹰把我的帖子设为推荐了。

382130378 · 发表于 2012-5-20 09:53:25

{:soso_e104:}

dianqi0525 · 发表于 2012-5-20 12:50:11

{:soso_e127:}

hccad · 发表于 2012-5-20 20:29:34

坐等楼下回答，

349673944 · 发表于 2012-5-20 21:41:18

如果是中间继电器，三个脚一组，常开常闭

cc_edmend · 发表于 2012-5-20 22:44:37

luohao858 · 发表于 2012-5-21 17:04:40

两只脚没用的，无良商家

sdydl · 发表于 2012-5-22 10:18:04

sdydl 发表于 2012-5-20 08:57
) B! S; r6 `+ l- T2 F: Y谢谢2楼的回答，我这个继电器没这么复杂的，经过破坏性的拆开一个，发现竟然有2个空脚，真是虚造声势，2组常 ...

呵呵，这继电器个头非常小的，外表除型号，生产厂家就没有其它表注了，连10个底脚都没标数字的。
