一个小日本造的超薄型12寸三爪自定心卡盘被水泡了15个小时

王树大

3 k9 u6 I. _  {7 R7 w[media=x,500,375]【除完锈的12寸超薄三爪自定心卡盘-哔哩哔哩】 https://b23.tv/7qrstjJ[/media]我已经在哔哩哔哩上传了四分多钟的视频

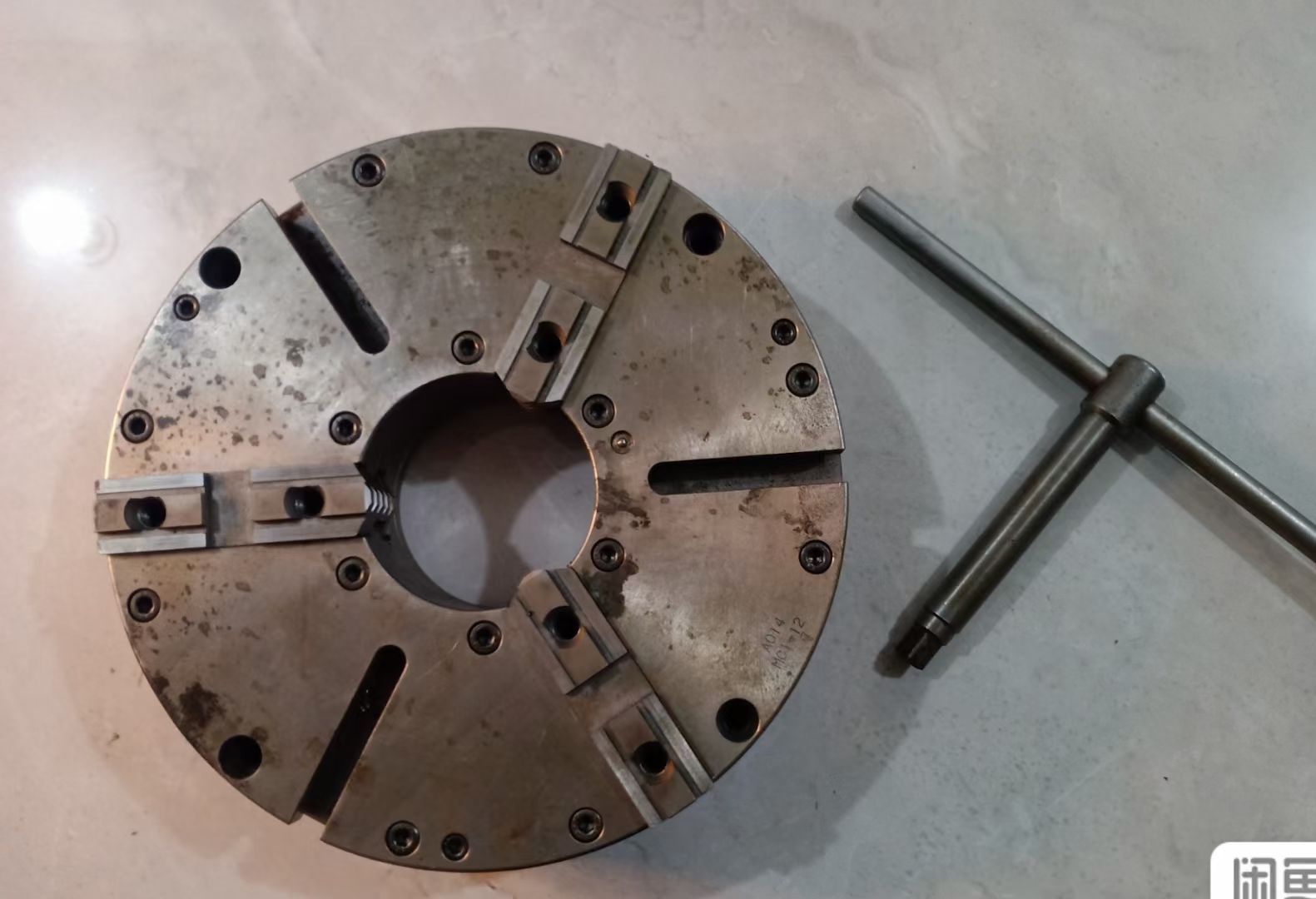

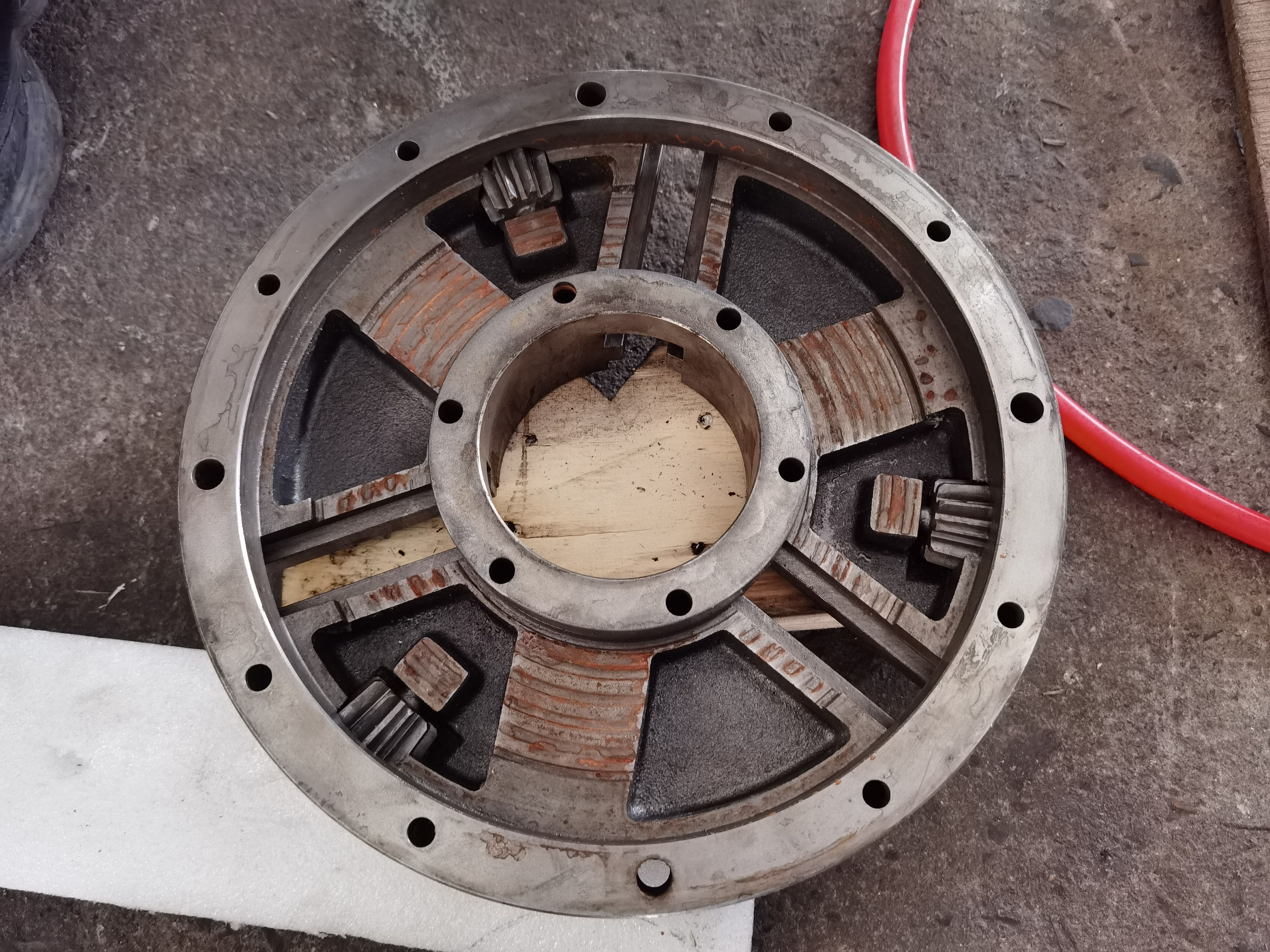

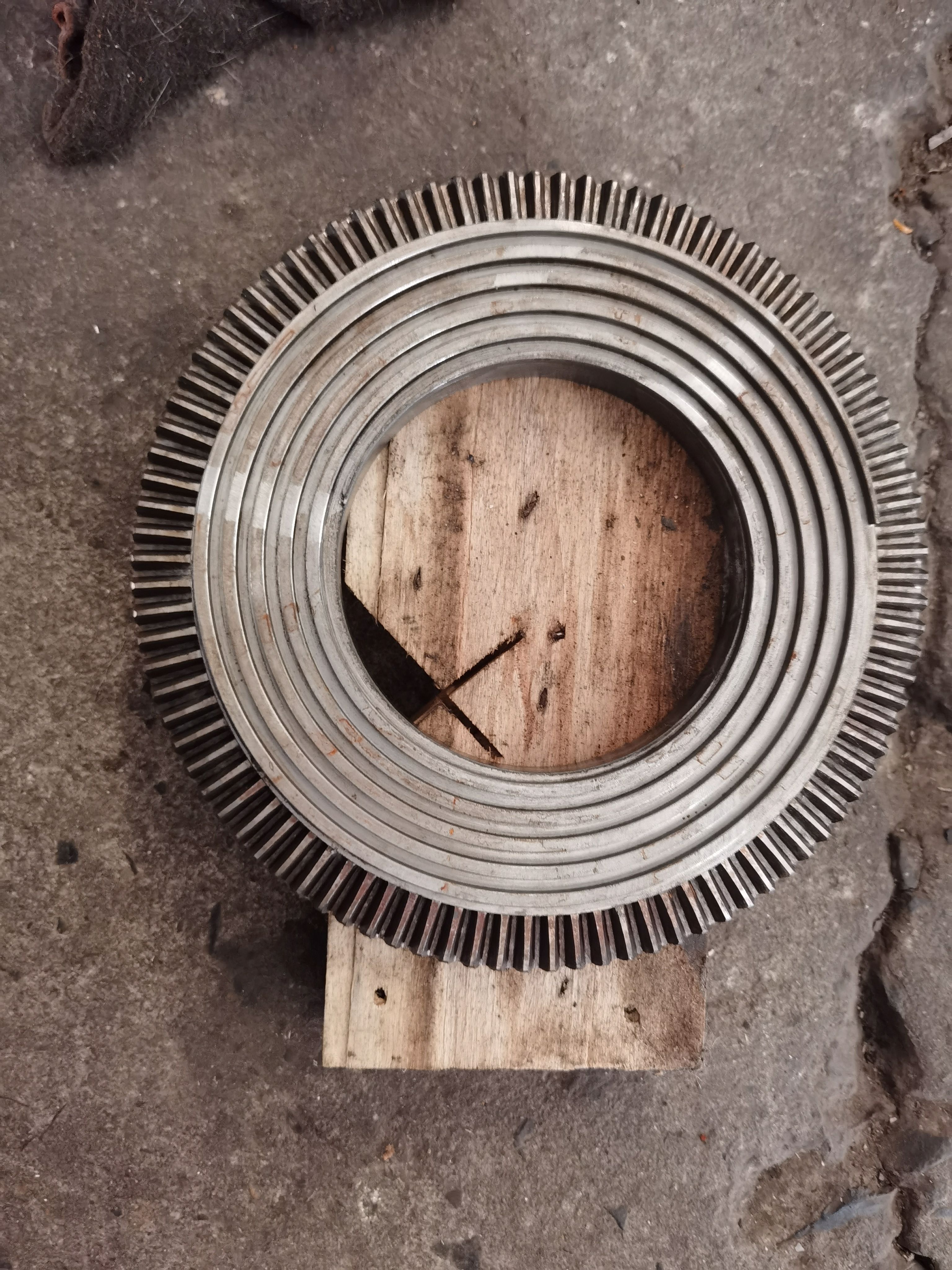

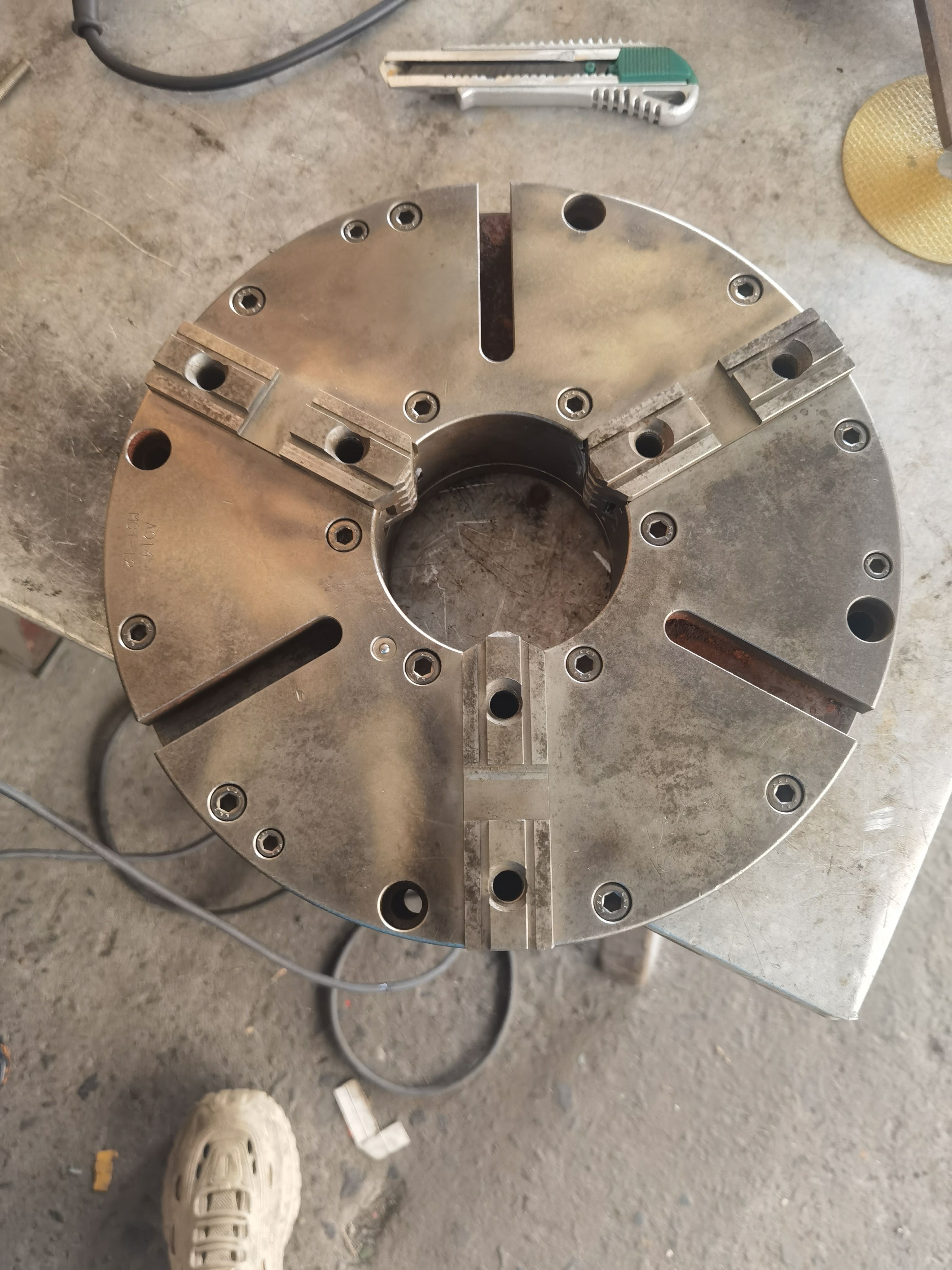

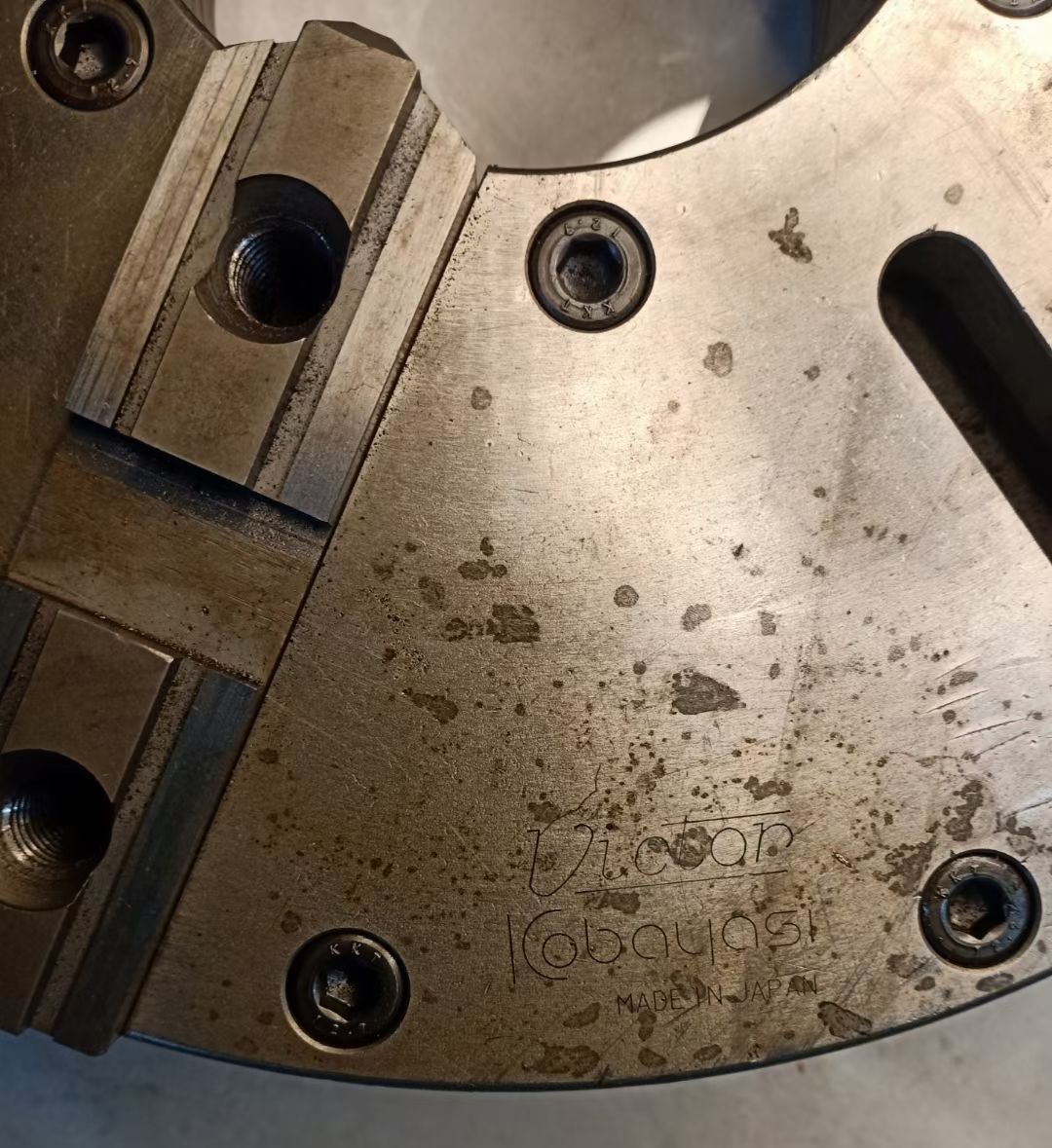

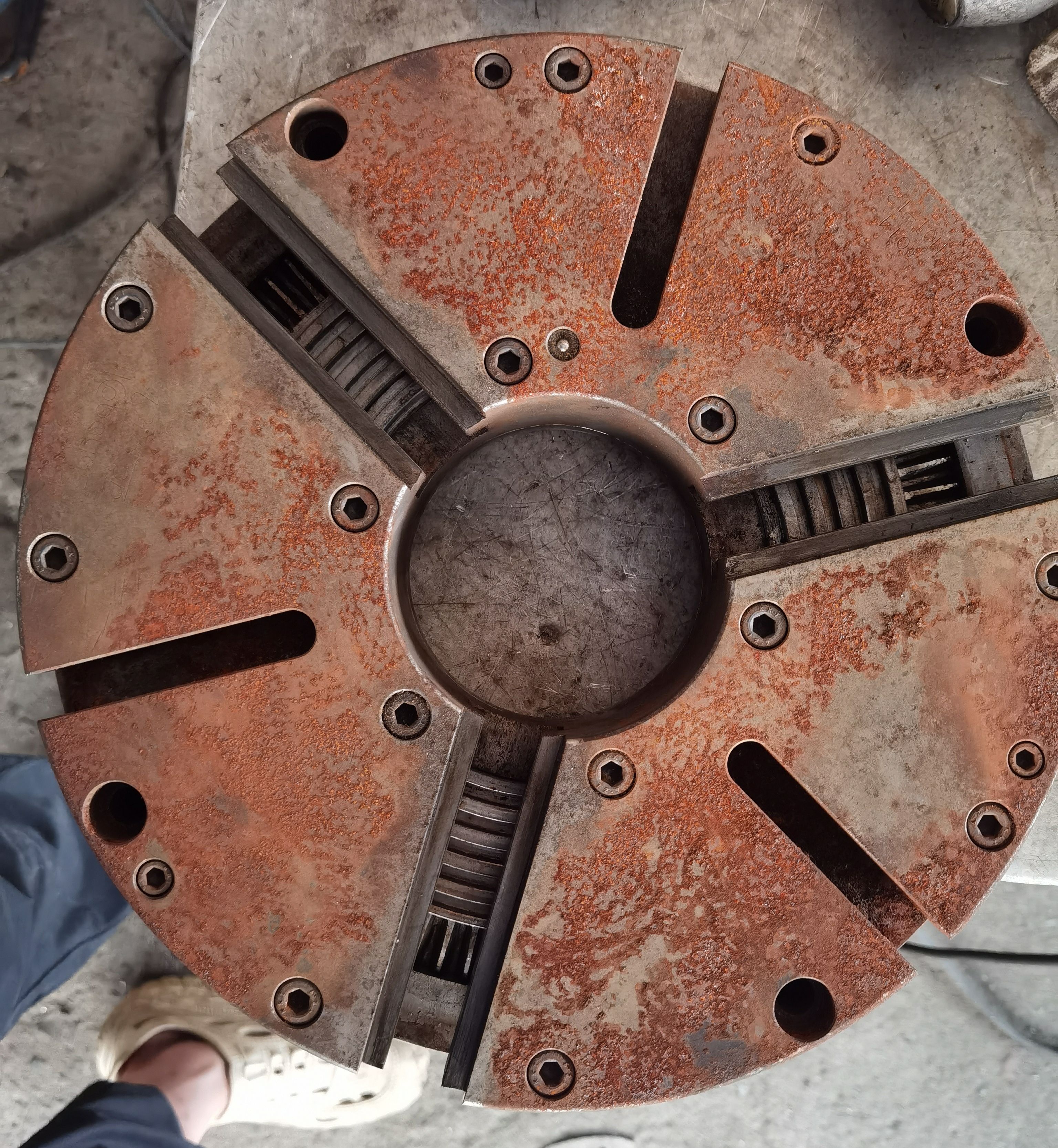

这个卡盘买来三四年了就放店里的地上，我就底下垫了一层瓦楞纸。几年没有淹水，今年7月份一个月接连淹了三次我才想起来抢救它一次。去年罗店一个做机加的朋友要问我买，出我一千多元，我摇摇头，告诉他买不到的，我自己本人在收藏卡盘，这个不卖的。不过我以前卖掉过一个NEWS牌的195毫米的同类别的超薄卡盘。但是那是一体爪，不是上下分体爪。后来知道NEWS牌应该和我这个Victor牌应该是出自一家。应该是小日本小林铁工的产品。小林铁工的卡盘产品在世界上也不算大牌，但是人家这个超薄卡盘目前看来也是世界独家，竟然没有人家仿他家的这款产品。我也算阅历了瑞士，德国，奥地利，法国，英国，美国，瑞典，日本等国的大量手动卡盘，小林铁工这款卡盘只有台湾的千岛有一款NBK系列超薄卡盘接近，但是设计语言差别实际还是很大的，还有一款瑞典产的被瑞士肖布林102机床作为选配的一款手动卡盘，但是设计语言还是有很多不同，这个305毫米12寸卡盘，主盘体厚度在4.5厘米左右，它的那个拧紧的伞齿驱动轮才35-36毫米吧，主体厚了一丁点，背盖在1.5厘米，所以加一起总厚度只有6厘米多，实际可以舍弃背盖的，背盖是用来支撑内部那个大伞齿，并且作为封盖，还有安装止口，这些功用也可以直接让安装端面来替代实现。所以这个12寸卡盘的极端厚度在4.5厘米。
, P- Y- ]8 T# _* `/ f  a! t# Y3 u

让心放任去流浪

没人仿制这种吗？

wintercood

这个卡盘多厚？超薄？

王树大

wintercood 发表于 2025-8-7 15:50
这个卡盘多厚？超薄？

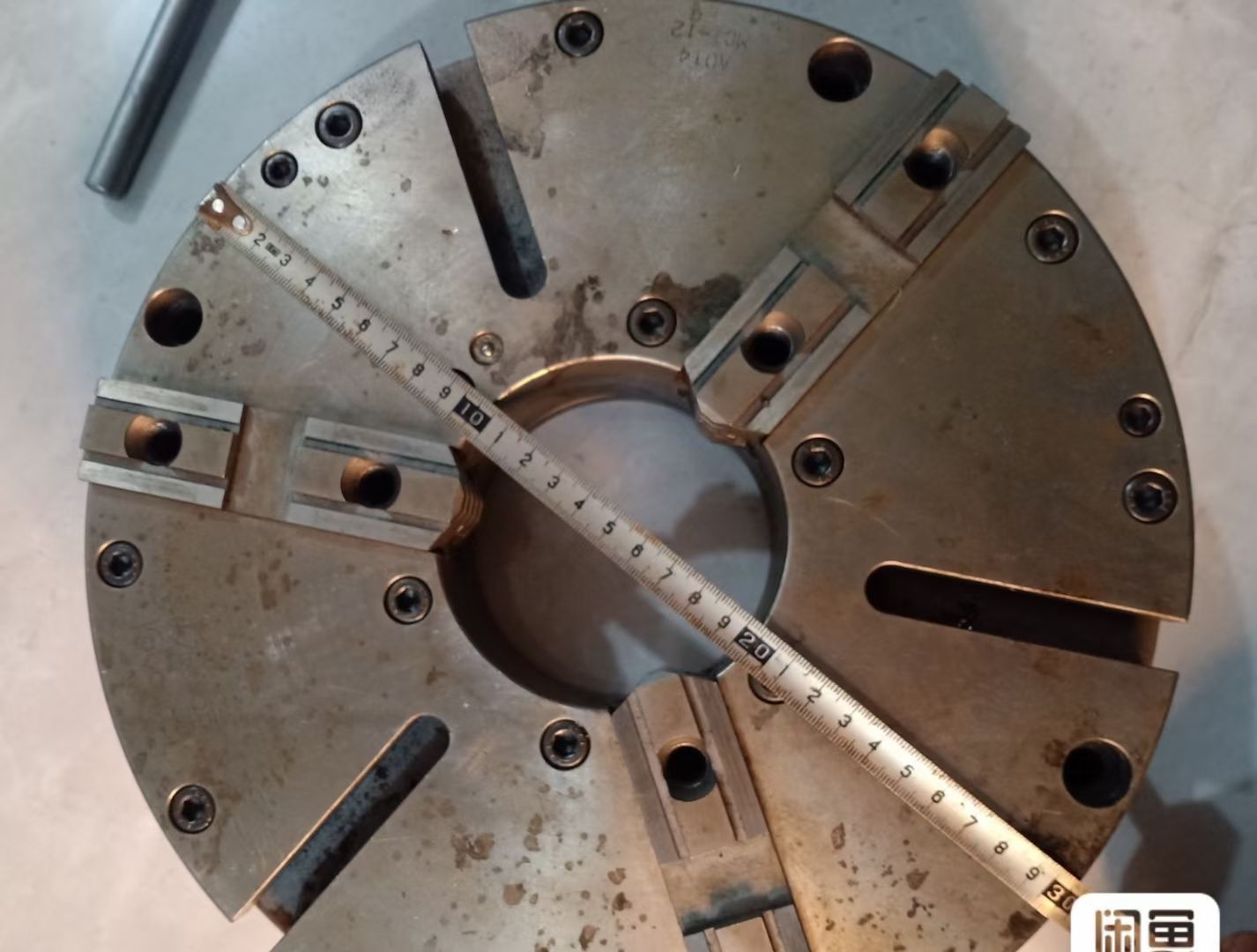

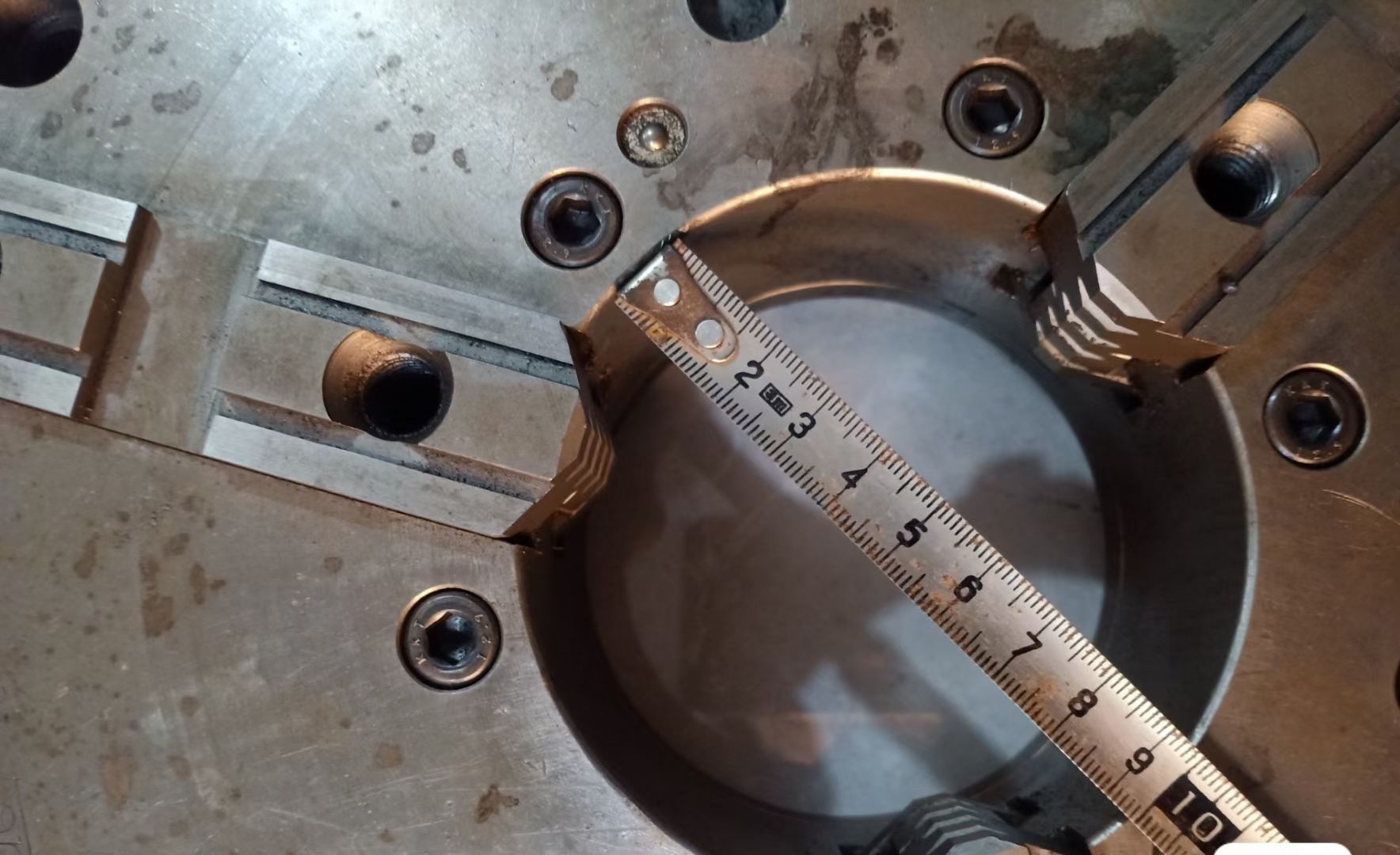

0 c2 _% v2 b. {+ k* q整体就是包括背盖在6厘米多，实际背盖可以去掉，那就在4.5厘米厚吧。外径305毫米。

美好生活001

这个齿和螺旋在同一侧

小草率

1

wuxianzhou100

日本铁工这家的产品不是没有仿制的，只是精度很难保证，刚开始还可以，重复多次后精度就会降级。另外装配件越多越难积累误差就会增大就越难保证精度。

王树大

让心放任去流浪 发表于 2025-8-7 14:50
* R# c' C( [. a( X( I) }没人仿制这种吗？

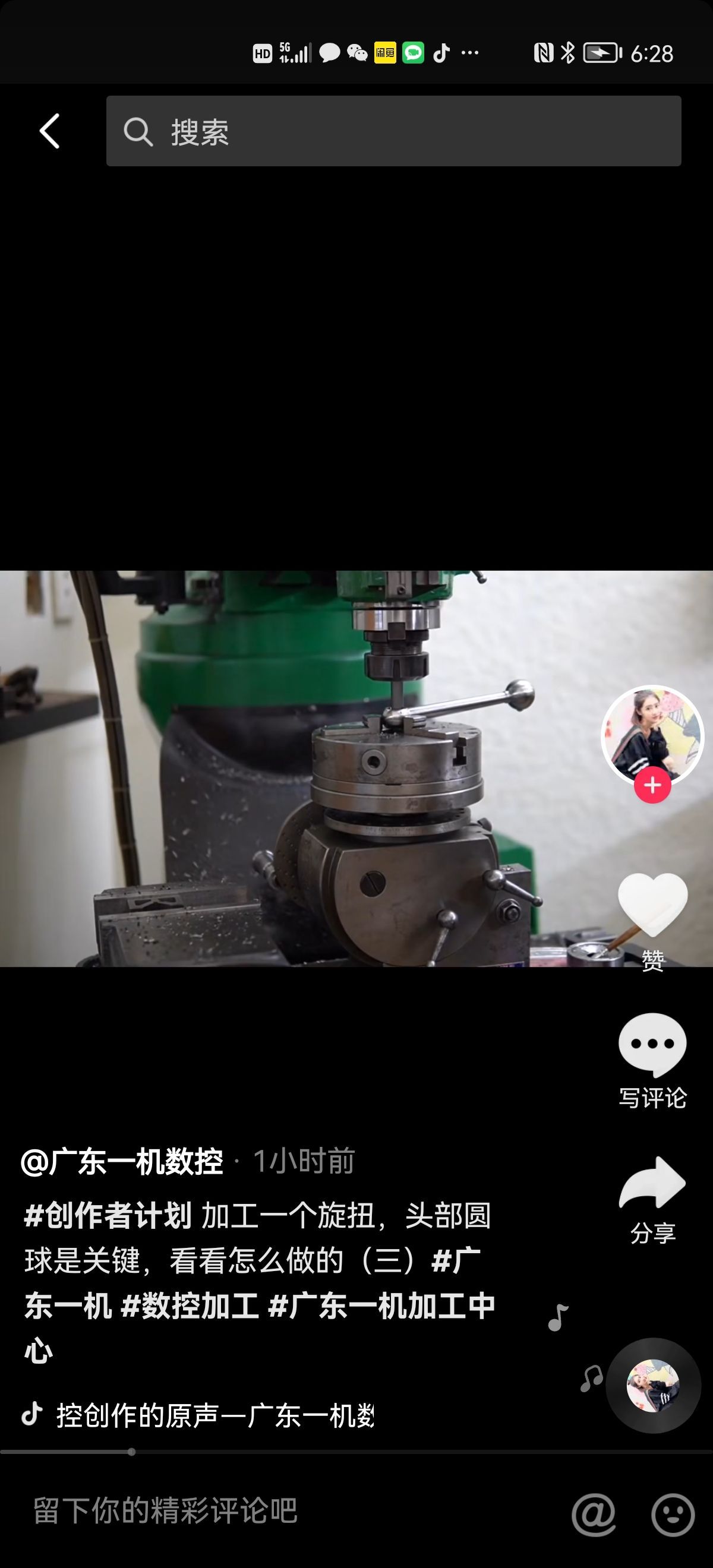

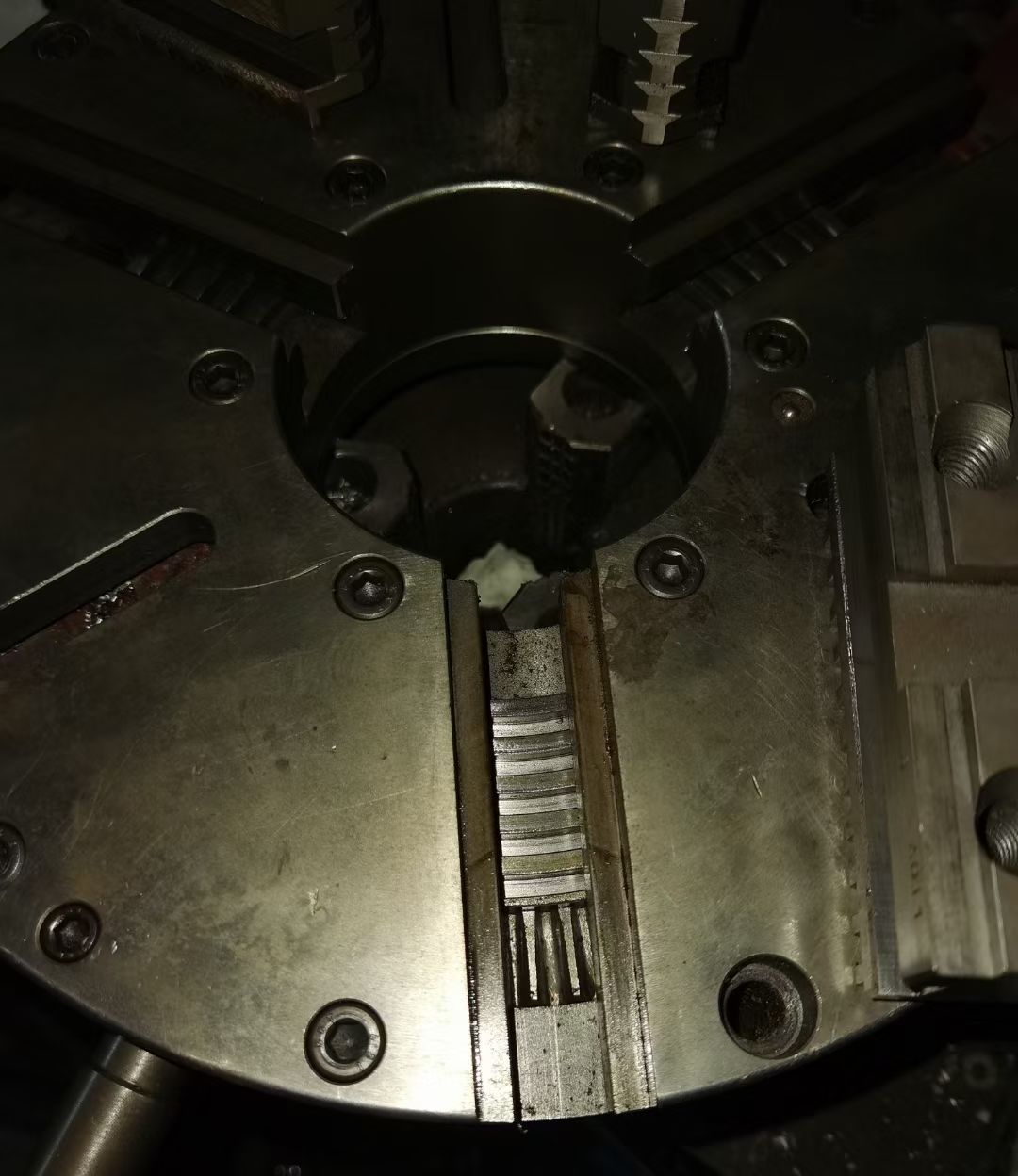

国内确实没有见过仿制的。国外也没有。我接触这款卡盘应该是15年前了。大概十四年前我把手上那个NEWS牌195毫米的超薄卡盘发到过本论坛上，看样子也没有多少人关注。那个195毫米卡盘被我后来卖给一个深圳客户了，他应该是经常做四轴加工需要用到。再有一次我看网络上有个老外发DIY机械加工作品，他在铣床上分度头上装了同款同规格的一个卡盘，也是NEWS牌的。我还以为那个老外就是我的深圳客户呢，后来想想不可能，毕竟卡盘嘛，还是带NEWS的logo的，不会是唯一性的，不过这款形式的超薄卡盘还是验证了只有小日本制造过。其它国家目前没见过。

王树大

wintercood 发表于 2025-8-7 15:50
( x0 n7 D. x9 U9 X这个卡盘多厚？超薄？

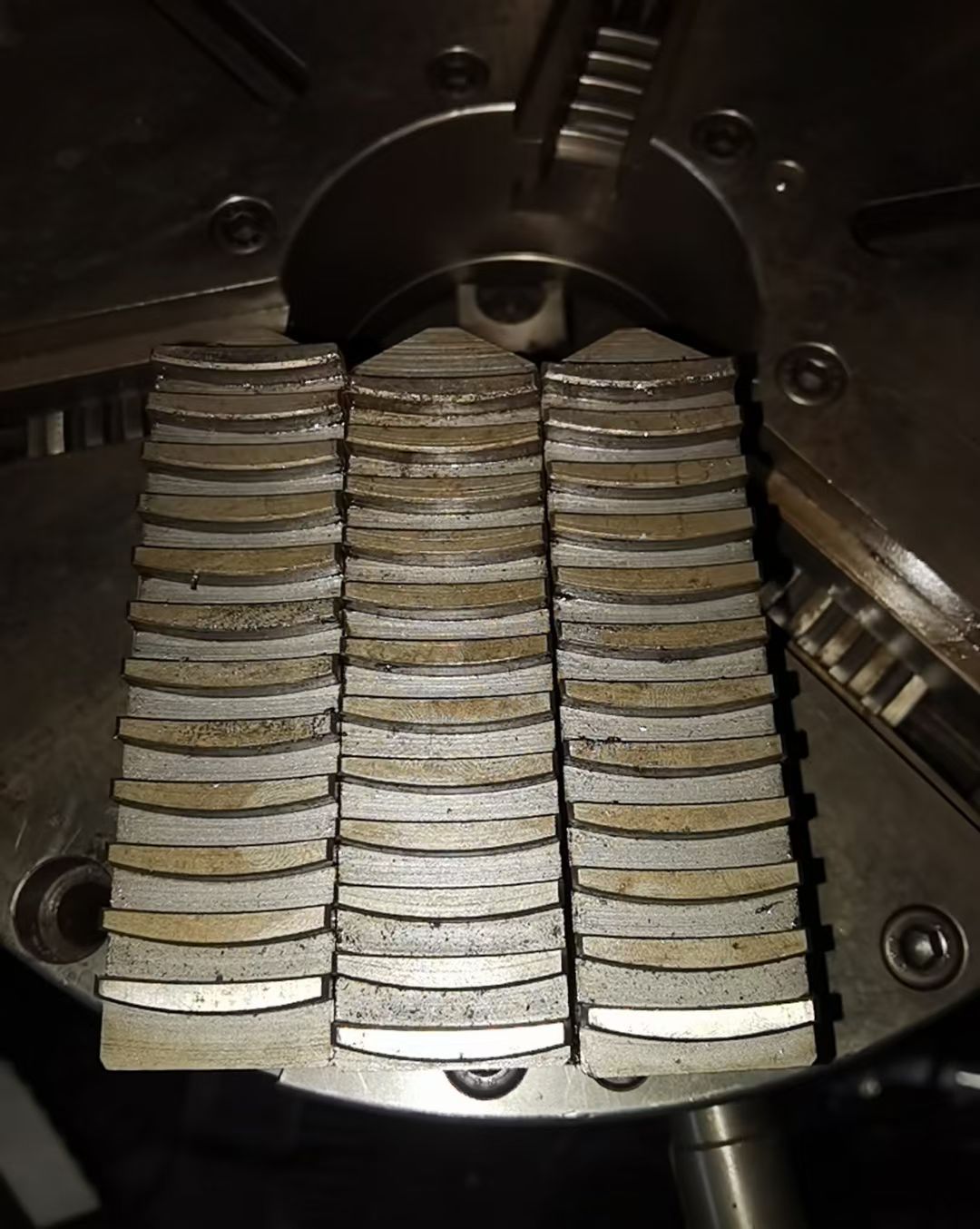

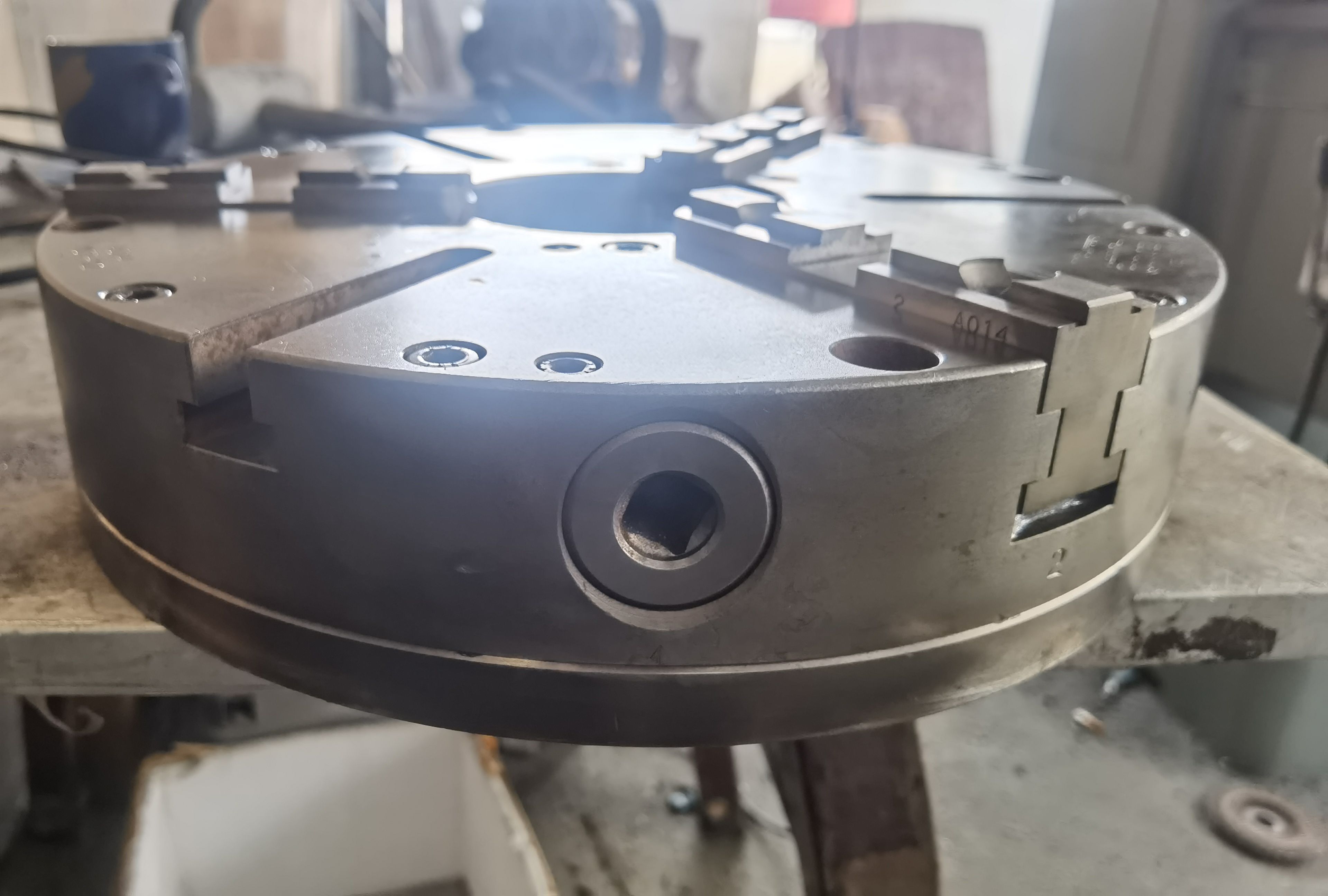

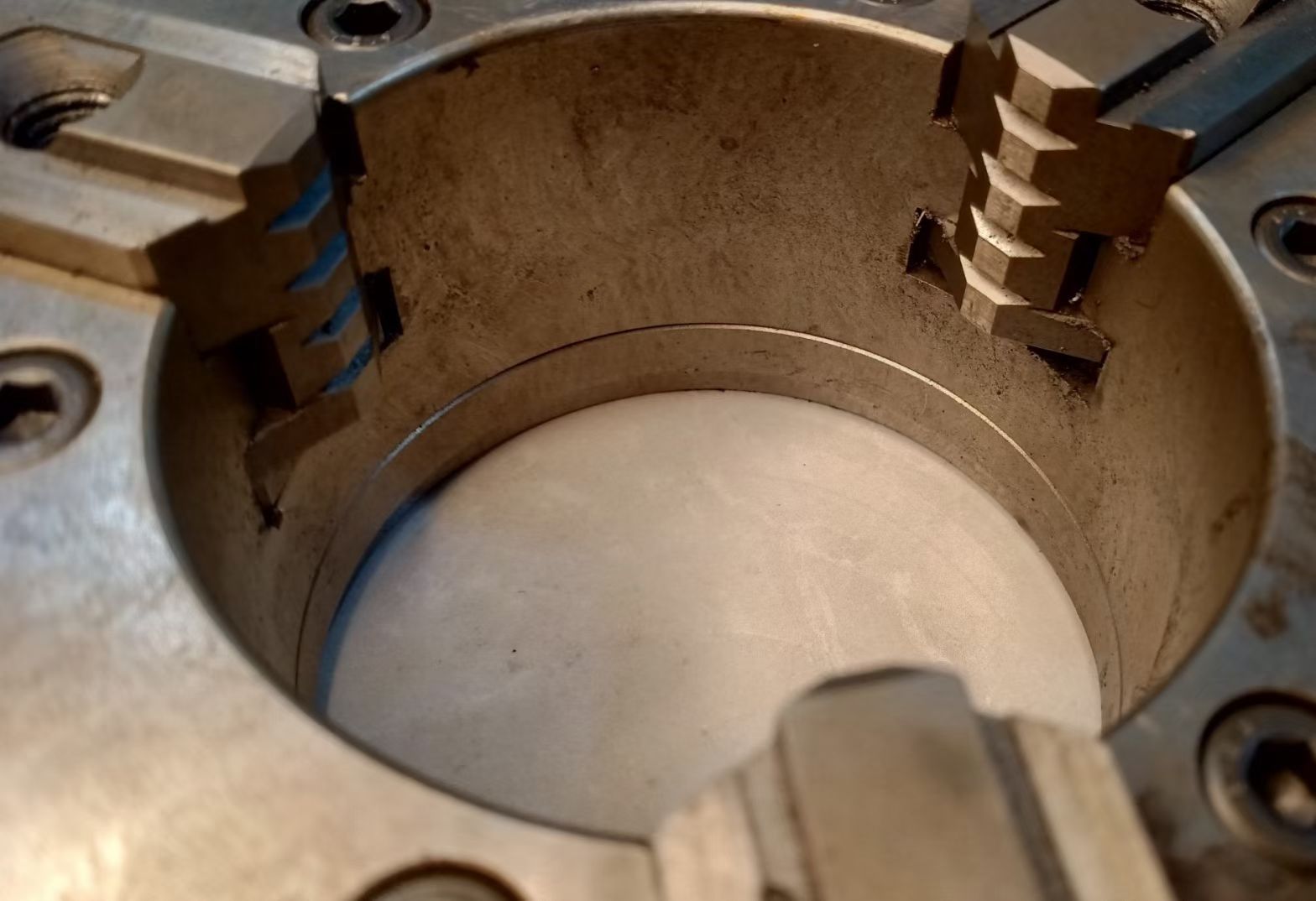

游标卡尺量了余下，68MM厚，整体不到7CM厚。关键是爪背弧齿与螺旋齿至少有5圈啮合，所以夹持强度也足够。不是一般测量仪器上的轻载卡盘那样3-4圈的啮合量，所以这个卡盘可以用在加工中心等承载力不算小的场合中。不是个绣花枕头光看不中用。 一个老外好像是个东南亚人，它在做一个工件，用的分度头装夹工具就是一个日本NEWS的超薄型卡盘。
