常年浸泡在水下,螺旋桨是如何密封保证不进水不漏油的

[复制链接]
发表于 2022-6-18 14:34:14 | 显示全部楼层 |阅读模式
导语

/ L, b0 o" `2 x, ^
作为水上运输的主要交通工具,船舶的发展给人类的生活带来了很大的变化。早期的船舶大都以人力、蓄力、风力作为动力,直到1839年,第一艘带有螺旋桨推进器的蒸汽机船"阿基米德号"问世后,这种推进器被迅速推广。随着工业的发展,现代的轮船大都以内燃机作为动力,带动船体外的螺旋桨旋转,依靠螺旋桨与水产生的反作用力推进船舶的航行。毋庸置疑,发动机肯定在船体内部,因此必然需要传动装置将动力传递到暴露在水中的螺旋桨上,而这样的传动连接处必定会有一定的缝隙,那现代轮船是如何保证螺旋桨正常运转又实现防水防漏油的呢?本文将尽可能以通俗易懂的语言为大家讲解其中的原理。
- j/ U$ f. }: k/ S* r

2 {0 u9 E; g- \$ ^" E

轮船螺旋桨


+ J3 g! M: F( t
螺旋桨的位置布局

, a. D: ?  y# W1 ]/ n

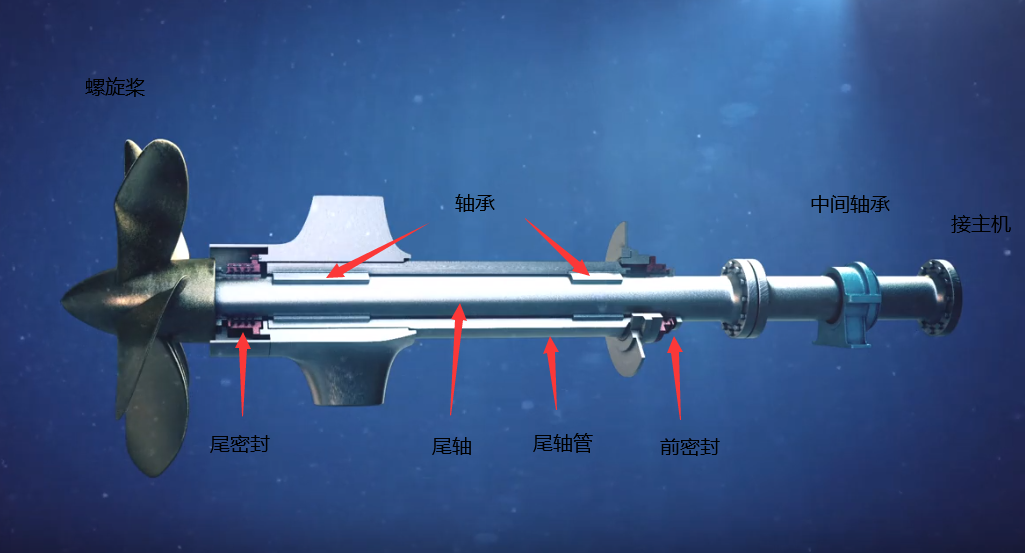

螺旋桨设置在船舶尾部后下方,其后面为舵叶。螺旋桨通过中间轴与主机连接,中间轴安装在尾轴管内,通过专用轴承连接。不难看出,螺旋桨处的密封能力主要体现在尾轴的密封能力。当然中间轴和船体之间不可能只加个普通的密封圈就行了。拿30万吨的货轮来说,螺旋桨的直径可达10米。即便转速只开到70rpm,那产生的振动也是巨大的,说不好在离港的时候,密封圈就被震掉了。即便不会,强大的海水压力也会使密封圈变形。

: u& u1 d+ l& C; m# @

3 u: [- O  N' Q! t& b7 q3 j* z

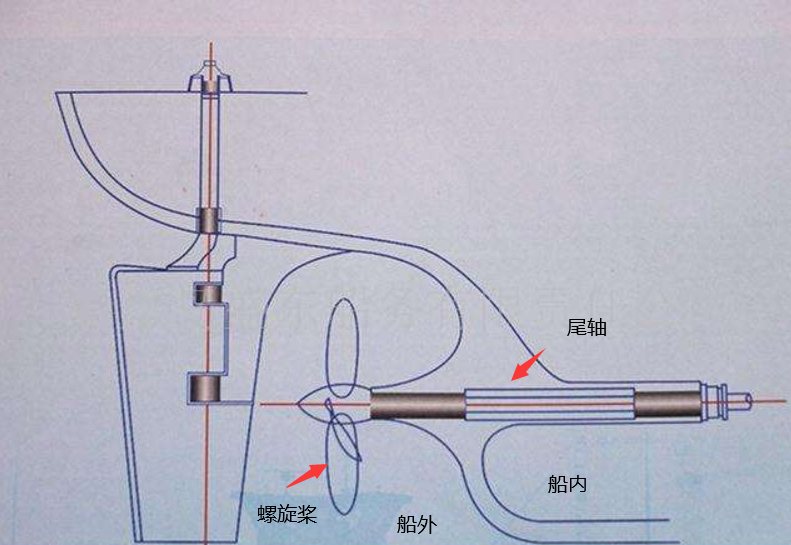

螺旋桨布局

7 [; D. D( _' }* x3 `6 f% I+ X6 e. z6 |
尾轴密封原理
7 b  {- S1 w. y3 G0 L
尾轴的密封是典型的旋转式动密封,简单来说,尾轴密封是通过注入油液,使其保持一定的油压来阻止水的渗入。但其密封绝不像说的那么简单,而是一个复杂的密封系统。
( M) b" w# y# c* W3 y! W: `" i% J# m

/ t$ n. L: G( @$ d9 b% H/ k

图片来源:EAGLE INDUSTRY Kemel


; _8 n8 k5 S+ ]% ~2 l( h" b$ ?
大型轮船的尾轴系统由尾轴、尾轴管、密封装置、轴承、润滑系统等组成。其尾轴安装在尾轴管内,依靠前后两个轴承套运转。前后两个轴承之间为密闭的尾轴管。其中尾密封的任务要艰巨的多,既要防止水进入又要防止油液泄漏,因此本文我们重点讲解尾密封。
尾密封中目前广泛应用的是Simplex型(皮碗式)密封装置,这是一种获得各国船级协会认证的密封方式。皮碗密封基本原理如下图:当空间1的介质压力大于空间2的介质压力时,空间1的介质会被封住,不会流入空间2;当空间2的介质压力大于空间1时,空间2的介质会流入空间1。
9 h2 D/ u; R* _' h8 [. x3 I/ N. Q3 D

& E; a2 ^! L0 n( _. j

皮碗密封基本原理图

9 P0 M5 g4 Y2 v

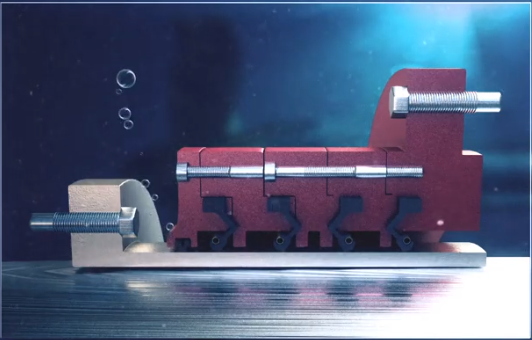

将尾密封放大如下图:

/ g1 L" {4 j( {1 Y
+ m* t- ~5 Z, _/ S8 C$ v

尾密封放大图


6 D+ }, u' p0 t, O7 I

% ^; C( k) a0 T* n! a1 J5 F

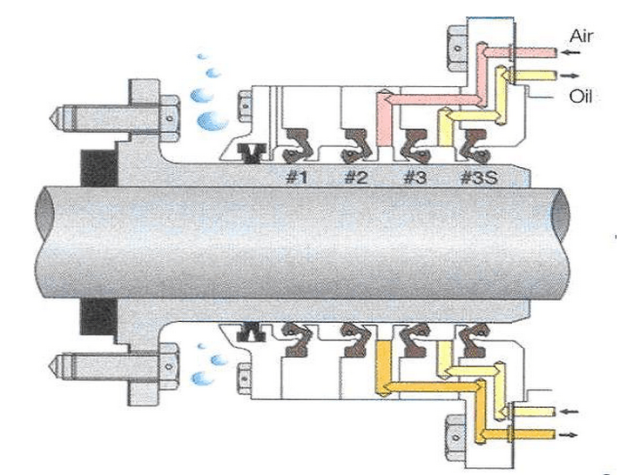

尾密封结构原理图


, l% b# T& }) E/ ]% p
我们可以看到尾密封采用了4组密封圈,通过弹簧箍在尾轴套上,在海水、弹簧力和橡胶弹力的作用下仅仅贴合在轴套上。这4组密封圈其中前两组往前翻,后两组往后翻。根据前面讲到的皮碗密封原理,我们可以把皮碗密封想象成一个单向阀。在#2#3之间压入空气,空气压力要比海水压力稍高。这样空气很容易冲开皮碗密封,从皮碗密封和尾轴之间通过,形成一个气流通道,使皮碗密封圈与尾轴隔开不接触,这样既可以保证尾轴转动顺畅又能减小磨损。同时因为空气压力高,海水也不会进入。而润滑油则是在空气密封失效的情况下加的一道保险装置。
3 {1 Q( `# ]" \/ G
如何监测油封是否正常

8 {/ T1 W0 p$ l) l

" A- U5 N2 U3 p- r$ i

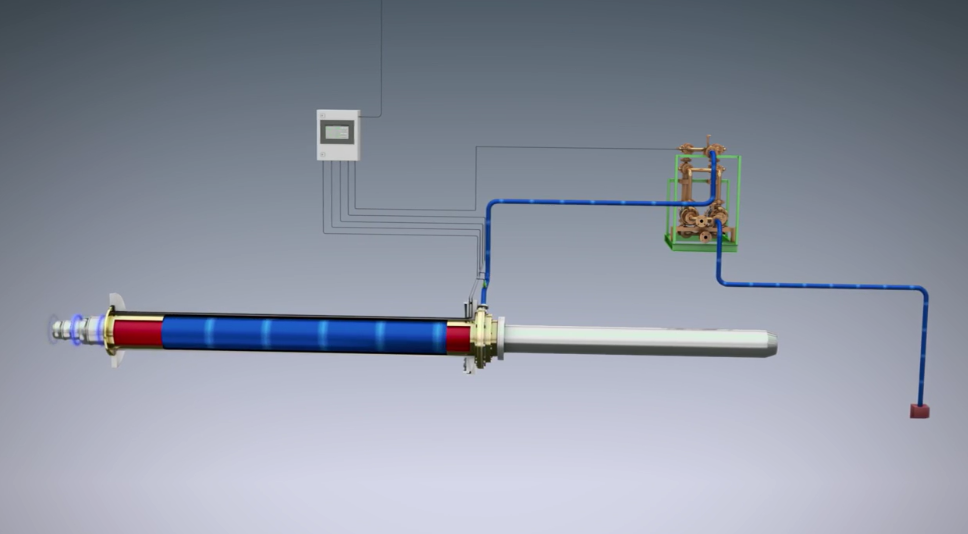

尾轴密封检测系统


1 s2 f7 `0 L# E  }1 x* h5 g8 A
尾轴由前后两道密封,同时在前后密封之间填充油,油是从一定高度的油柜下力的,称为重力油柜。既可以平衡压力又可以润滑轴承。一旦尾密封漏水会引起重力油柜有位升高,此时监测报警系统就会报警。而一旦尾密封泄漏的话,则会引起重力油柜的油位下降,此时监测系统报警就会知道前密封损坏了。

! _- Y# O9 ]9 f* Q5 }
其实尾轴的密封是非常可靠的,只要按时检修,尾轴的密封十几年都不会有问题。但不管怎样,船只的防水都是一项极其重要的工作,因此不能掉以轻心。
