在solidworks环境下的大型审阅模式，如何测量管道到水平面的垂直距离？

晓昀 · 发表于 2020-9-7 15:04:26

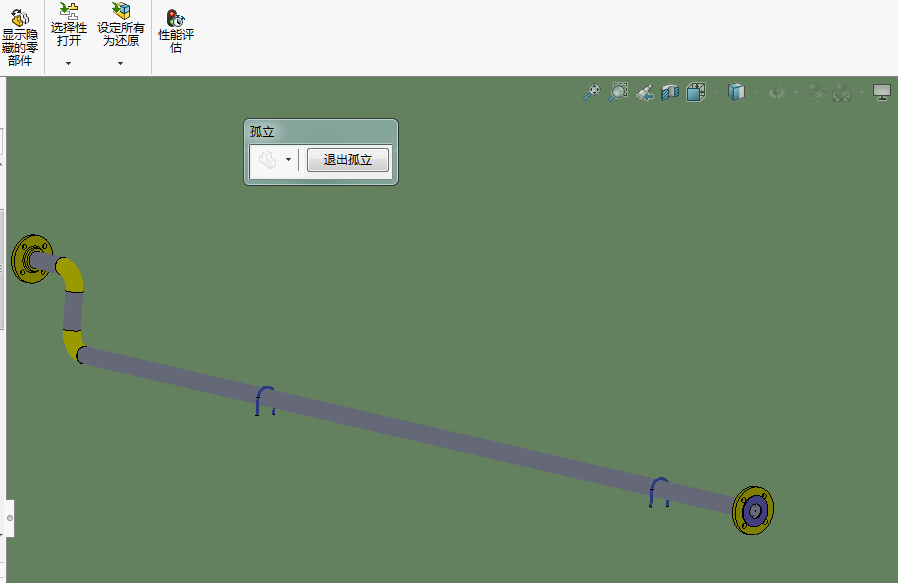

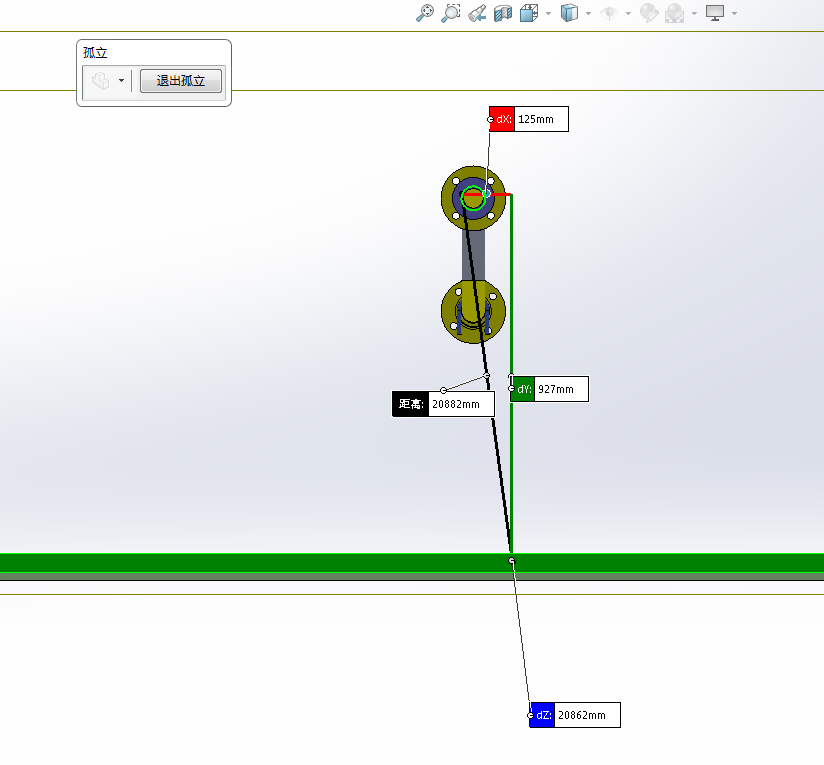

在solidworks环境下的大型审阅模式，如何测量管道到水平面的垂直距离？从图中看明显选择的是法兰孔边线上的一个点，想选择法兰中线，但怎么也选择不了。

魍者归来 · 发表于 2020-9-7 15:36:23

选中法兰和底平面，孤立，显示临时轴，选择法兰轴线和平面，测量。

取消显示临时轴，退出孤立。

（直接显示临时轴可能会卡死）

晓昀 · 发表于 2020-9-7 16:06:07

魍者归来发表于 2020-9-7 15:36
选中法兰和底平面，孤立，显示临时轴，选择法兰轴线和平面，测量。

取消显示临时轴，退出孤立。

大型审阅模式没有办法孤立呀

o1ojacko1o · 发表于 2020-9-7 16:06:22

可以尝试选择设计树中的水平面如果是基准面的话

晓昀 · 发表于 2020-9-7 16:30:51

o1ojacko1o 发表于 2020-9-7 16:06
可以尝试选择设计树中的水平面如果是基准面的话

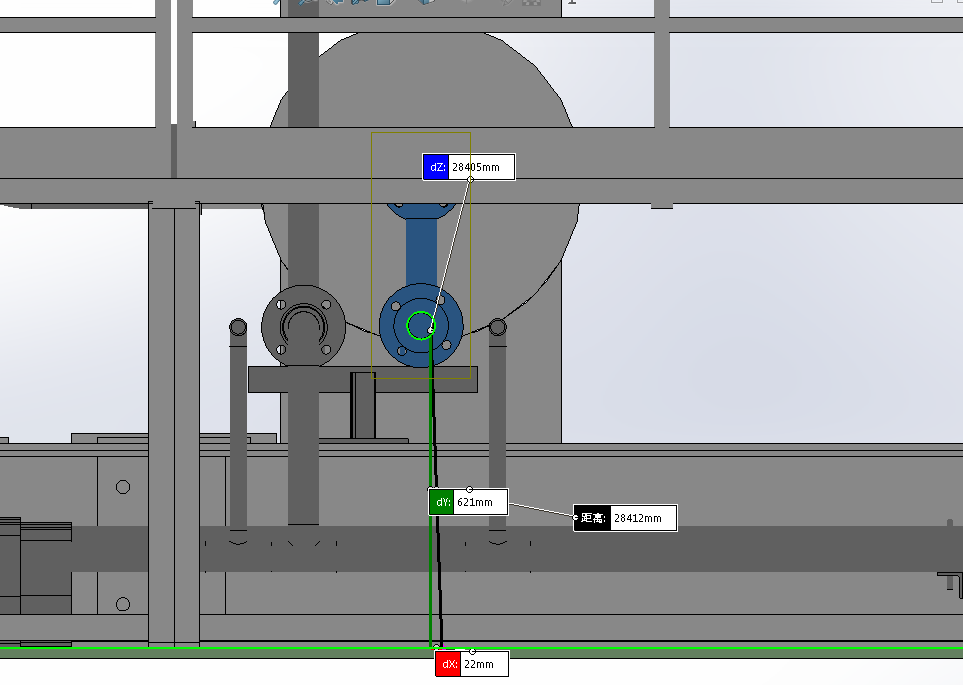

水平面选择没有问题，问题是管道中心线选不了，每次选择法兰边线时，鼠标点在哪里就是选择哪个地方的点而不是法兰连接的管道中心线。

wtangzz147 · 发表于 2020-9-7 17:28:13

直接在设计树里选中心线或者轴线

未来第一站 · 发表于 2020-9-7 22:40:51

楼主这一套够复杂的。

餮殤 · 发表于 2020-9-8 11:18:15

大型设计审阅模式下，选孤立以后再点下重建看看显示没有

晓昀 · 发表于 2020-9-8 11:29:12

本帖最后由晓昀于 2020-9-8 11:31 编辑

餮殤发表于 2020-9-8 11:18
大型设计审阅模式下，选孤立以后再点下重建看看显示没有

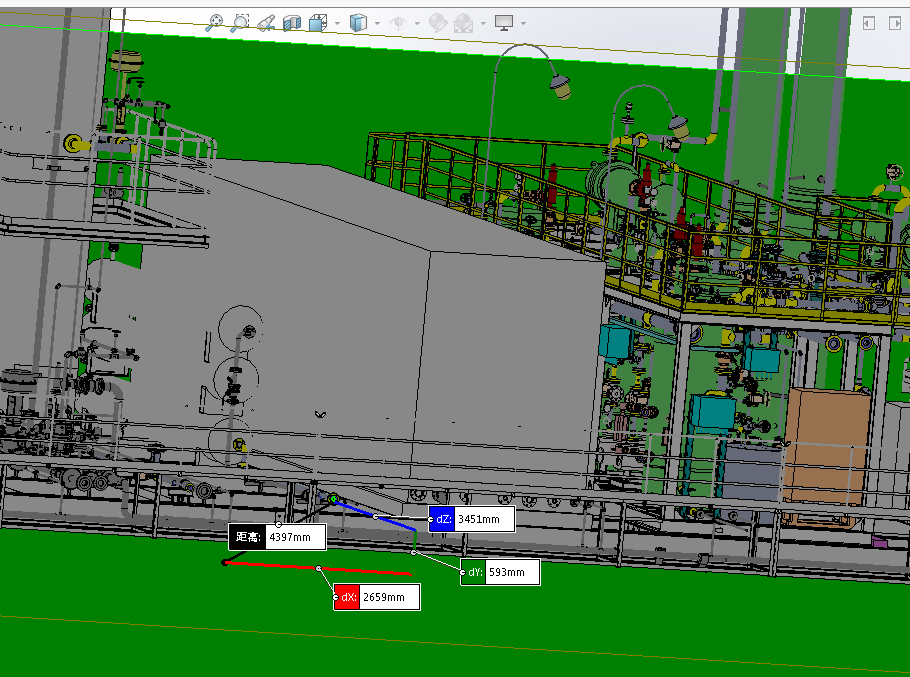

孤立之后还是选不到管道的中心线，鼠标选择管道法兰边线，选到哪一点就测的是这一点到水平面的距离。


餮殤 · 发表于 2020-9-8 12:04:49

那试试测量窗口的第一个选项选择最小距离有没有用
