就一个蝴蝶扣,咋还 9 个分身?

[复制链接]
发表于 2020-7-11 13:36:16 | 显示全部楼层 |阅读模式
本帖最后由 item依诺信 于 2020-7-11 13:35 编辑

看惯了周周相见的市场宣传。今天我们换一个视角,看看工程师有什么心得分享。

前两天为了找到合适的配件,再一次翻看产品网页时,发现最基本的连接件“蝴蝶扣组件”,还有9种变体。

上学的时候,每次接触到新知识点,往往先从分类开始。这9种连接件看似杂乱,其实有序,让我们分一下

1. 静电去哪里

静电的危害,小到元器件损坏,大到产品失效,所以ESD一直是一个敏感的话题。

如何将静电有序释放,则是我们关注的重点。

连接件看似平常,但在静电释放的过程中,却起着举足轻重的作用。

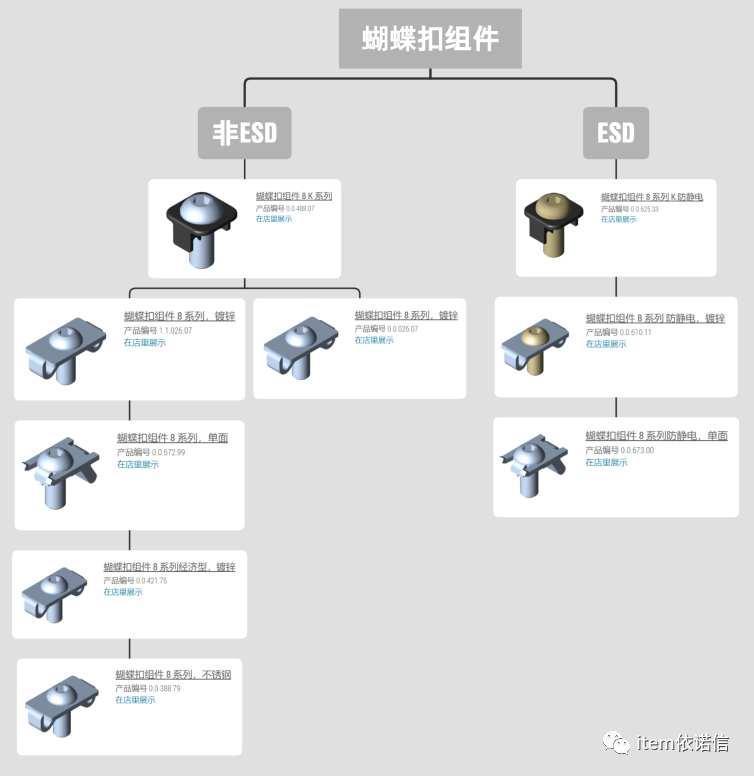

记住,有ESD功能要求时,从下图右侧选择一个喜欢的。


2. 板材板材切切切

连接件无论是内置外置还是混合置,安装以后都可能和其他部件产生干涉的现象,嵌入槽口的板材干涉尤为常见。

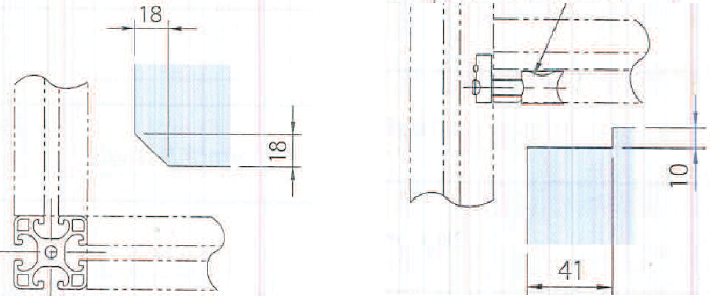

翻阅上古资料,我们发现为了安装板材我们需要在切去一个的倒角或四方,用来避让型材和连接件。

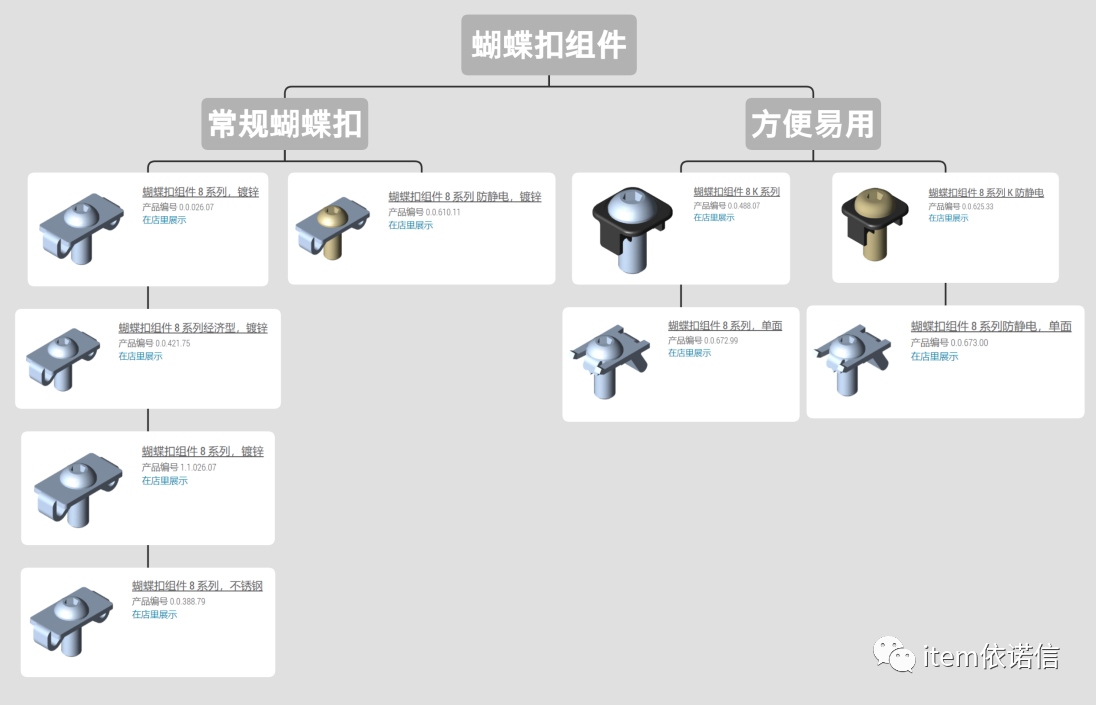

为了更好的摸鱼,同时减少车间的加工成本,右边4个连接件是更加简便的方法

0 (1).png

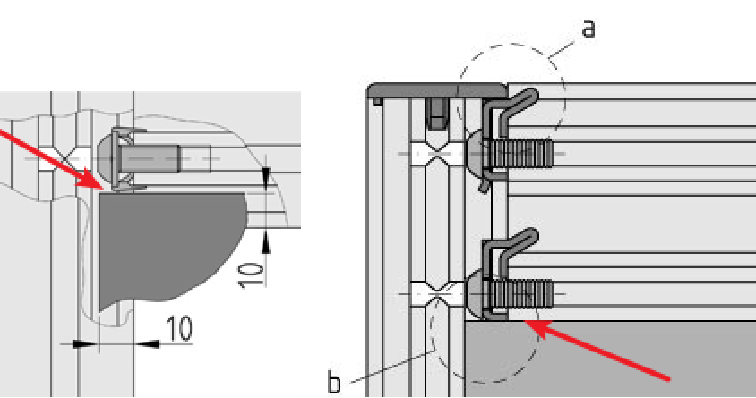

红色箭头位置的设计,避免的板材的加工,让他们在一起在一起

640 (1).png

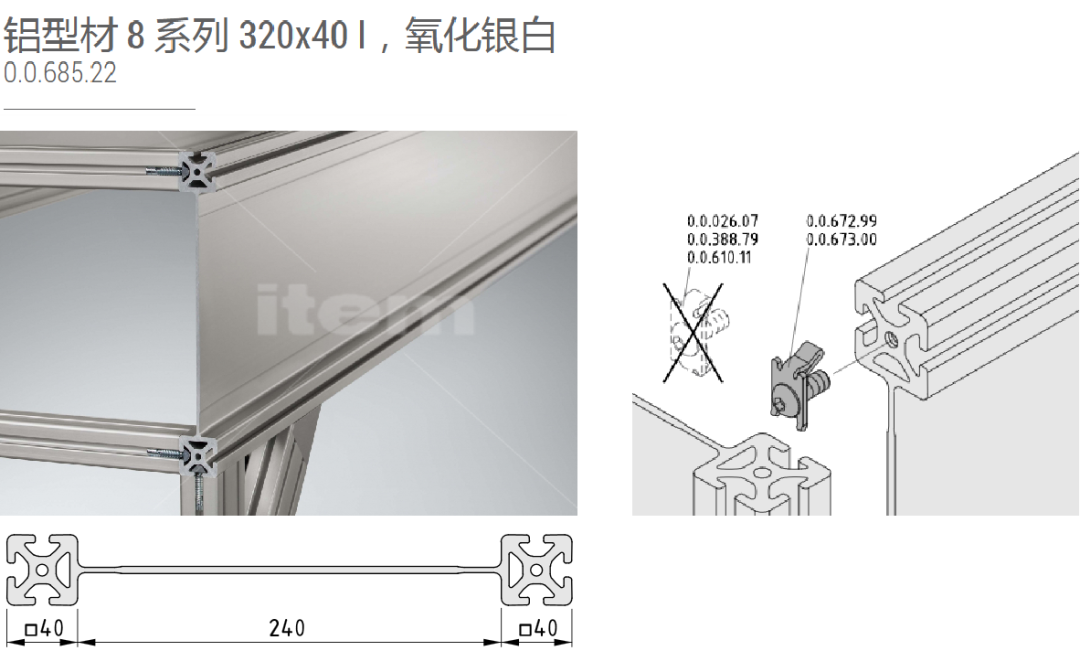

还有一点,宽宽的型材68520 320X40 I,需要用67299和67300安装

640 (2).png

3. 加工不费力

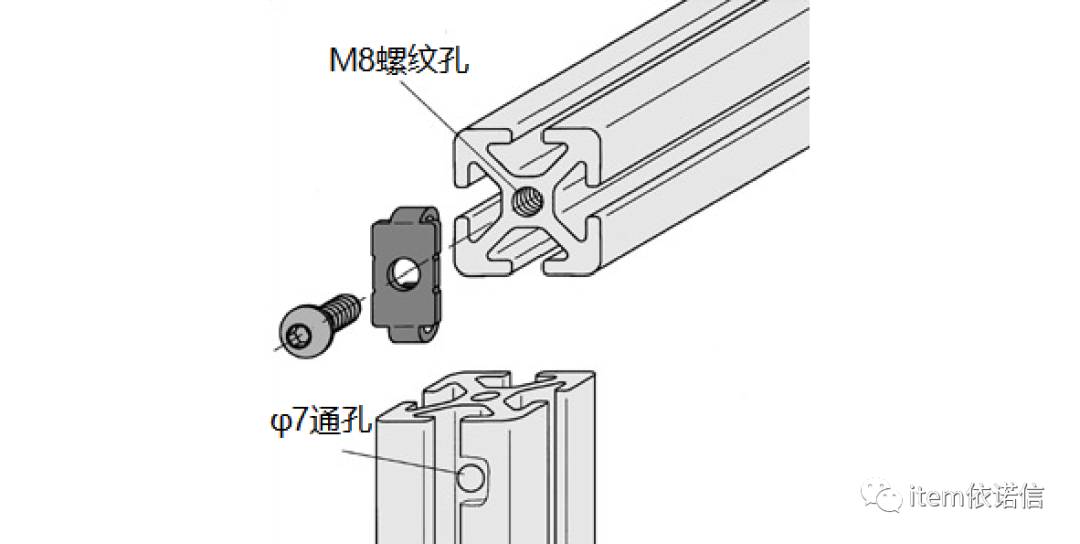

当我们使用蝴蝶扣的时需要准备什么?

a. 钻床
b. 钻头
c. 内六角

640 (3).png

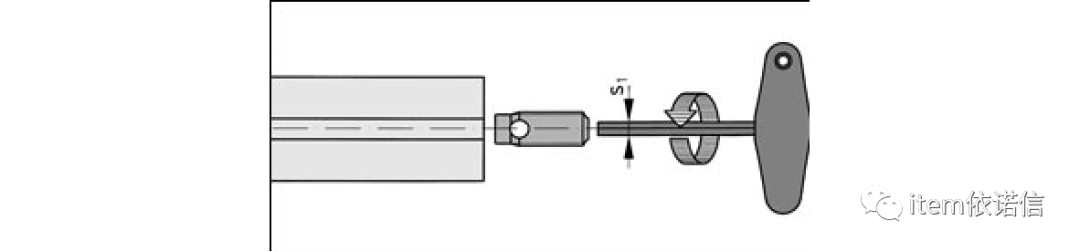

对,我们要攻丝打孔之后再安装

提问时间,有没有不需要加工的连接件?

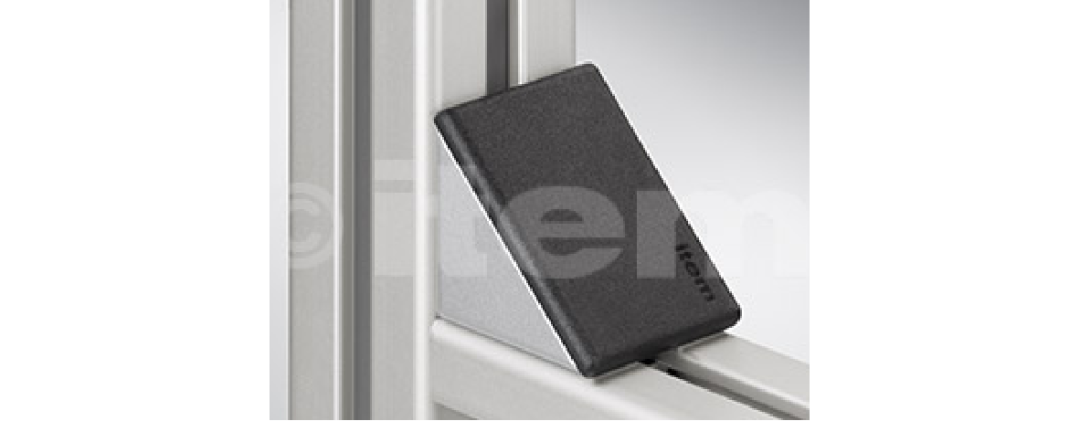

角件

640 (4).png

螺纹管组件

640 (5).png

不对不对,我们今天讲蝴蝶扣,有不需要加工的蝴蝶扣组件吗???

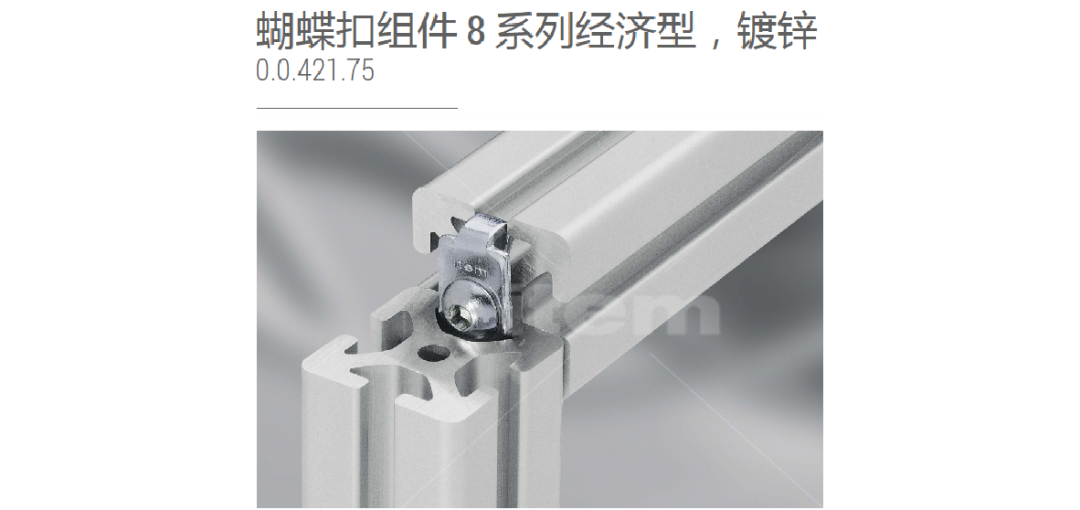

试试42175吧▼

640 (6).png

对于轻微降低负载的连接,42175中的特殊自攻螺纹,可以直接攻入铝型材端面6.8底孔,进一步降低机械加工要求。

虽说是一个小小的蝴蝶扣,根据应用场景的不同,也需要进行相应的设计改动,以适应变化的需求。这就是 item。



如果您想了解更多,点击 item 依诺信 ,可以在官网查看详细介绍

精彩推荐:

- 用 Engineeringtool 实现你的创意
-
抛砖引玉,来这里找下设计灵感吧!
-
铝型材的10000种可能

或者,关注 item 依诺信官方微信公众号,第一时间获取最新动态





本帖被以下淘专辑推荐:

回复

使用道具 举报

发表于 2020-7-12 15:41:59 | 显示全部楼层
这种还是挺好用的,如果能在配套齐全紧固螺丝就更完美了!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-7-15 09:37:53 | 显示全部楼层
远祥 发表于 2020-7-12 15:41
这种还是挺好用的,如果能在配套齐全紧固螺丝就更完美了!

我们这些蝴蝶扣都是包含紧固螺丝的哦
回复 支持 反对

使用道具 举报

发表于 2020-7-16 08:20:07 | 显示全部楼层
不明觉厉
回复

使用道具 举报

发表于 2020-7-16 11:05:13 | 显示全部楼层
这个问题,我也不太清楚
回复 支持 反对

使用道具 举报

发表于 2020-7-21 14:12:43 | 显示全部楼层
挺好用的,我自己比较常用
回复 支持 反对

使用道具 举报

发表于 2020-7-21 15:29:41 | 显示全部楼层
认真的看完了,学习了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-7-23 12:00:41 | 显示全部楼层
gao604871787 发表于 2020-7-21 15:29
认真的看完了,学习了


回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-7-23 12:01:10 | 显示全部楼层

我认真的去查了这个成语的涵义
