这个内外螺纹的90°弯头怎么建模？

晓昀 · 发表于 2020-3-29 22:00:25

如图示这个内外螺纹的90°弯头如何建模？还真不好弄。

工程直径螺纹代号中心到内螺纹端面A 中心到外螺纹端面J 端部外径H 本体壁厚G1 本体壁厚G2 内螺纹有效长度L1 外螺纹长度L
50 NPT2 64 84 84 7.14 7.64 19.2 22

注：G2为加工螺纹前的壁厚。

CDKEY* · 发表于 2020-3-30 08:07:24

找个相似的实物参考,牙的部分旋转,转弯处用桥接

晓昀 · 发表于 2020-3-30 08:32:10

CDKEY* 发表于 2020-3-30 08:07
找个相似的实物参考,牙的部分旋转,转弯处用桥接

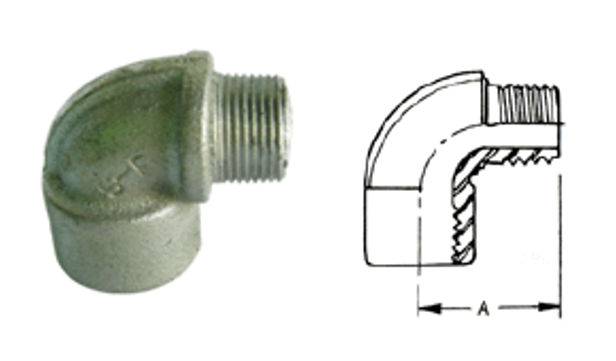

对！就是这种。这个管接头怎么建模？

2011ayoon · 发表于 2020-3-30 08:41:54

旋转90°，两端拉伸

未来第一站 · 发表于 2020-3-30 11:07:41

用扫描看看

晓昀 · 发表于 2020-3-30 22:17:06

2011ayoon 发表于 2020-3-30 08:41
旋转90°，两端拉伸

弯90度的圆角不好做。

2011ayoon · 发表于 2020-3-31 08:40:55

本帖最后由 2011ayoon 于 2020-3-31 10:45 编辑

晓昀发表于 2020-3-30 22:17
弯90度的圆角不好做。

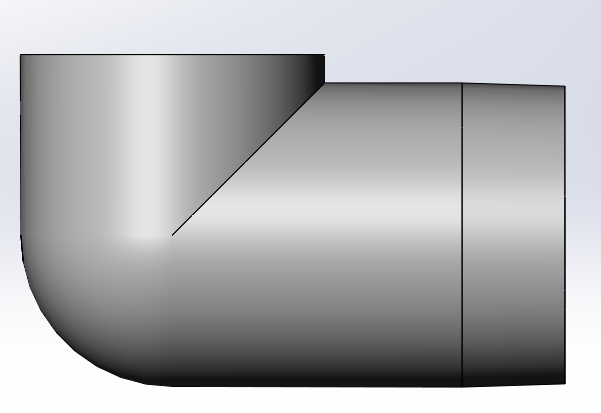

原来回帖某个图片和这不太一样

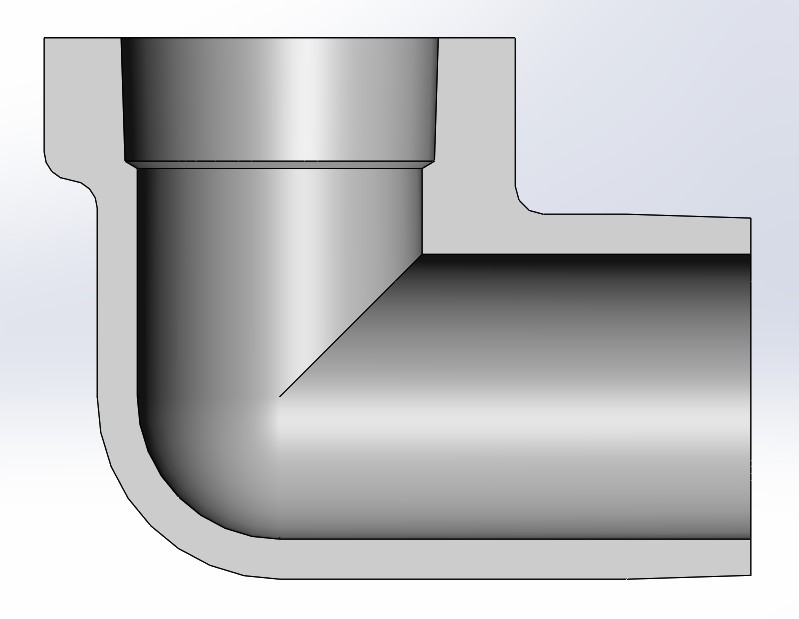

截面

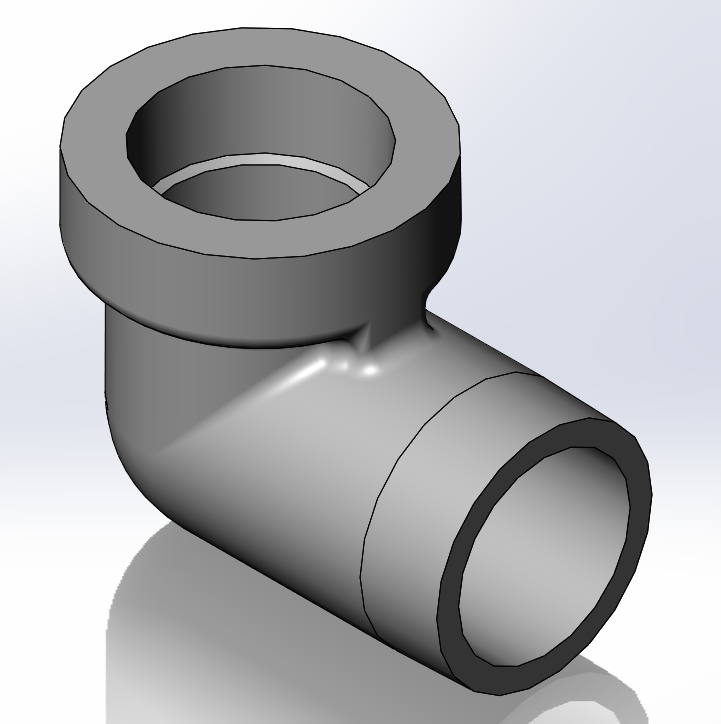

3d视角

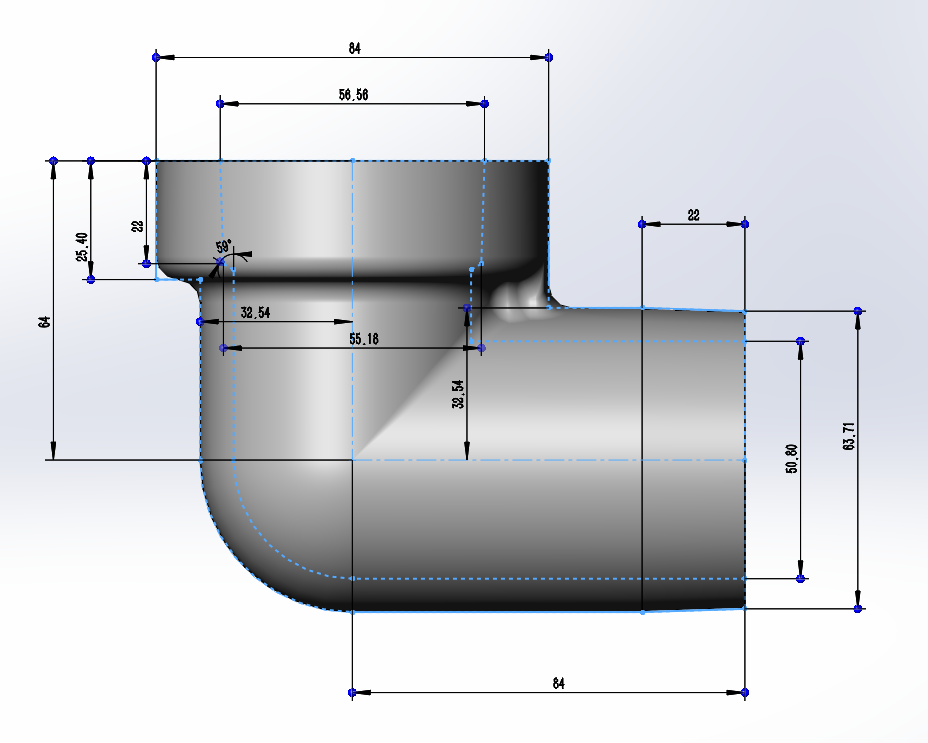

先做个截面草图

先做个截面草图，可以补上少的尺寸

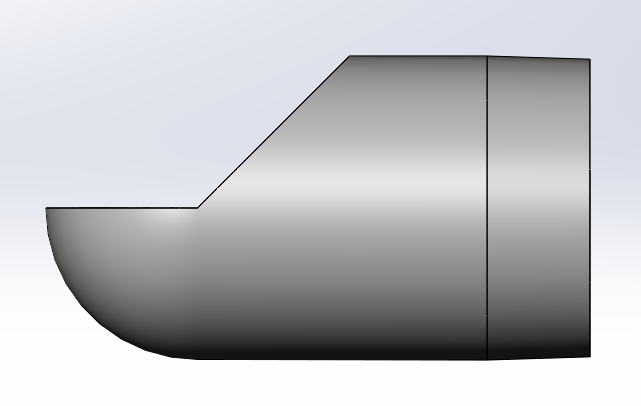

旋转然后拉伸切除

旋转，拉伸切除

拉伸到实体

拉伸到实体，内螺纹部分就不贴图了

然后再旋转做出内螺纹部分，这里有个麻烦，内螺纹部分在弯头内侧还有一部分延伸下来了，就是截面加厚部分，这里可以先旋转出上半部分，然后在延伸部分做个拉伸到实体，将上下部分连接起来）

晓昀 · 发表于 2020-3-31 12:47:15

2011ayoon 发表于 2020-3-31 08:40
原来回帖某个图片和这不太一样

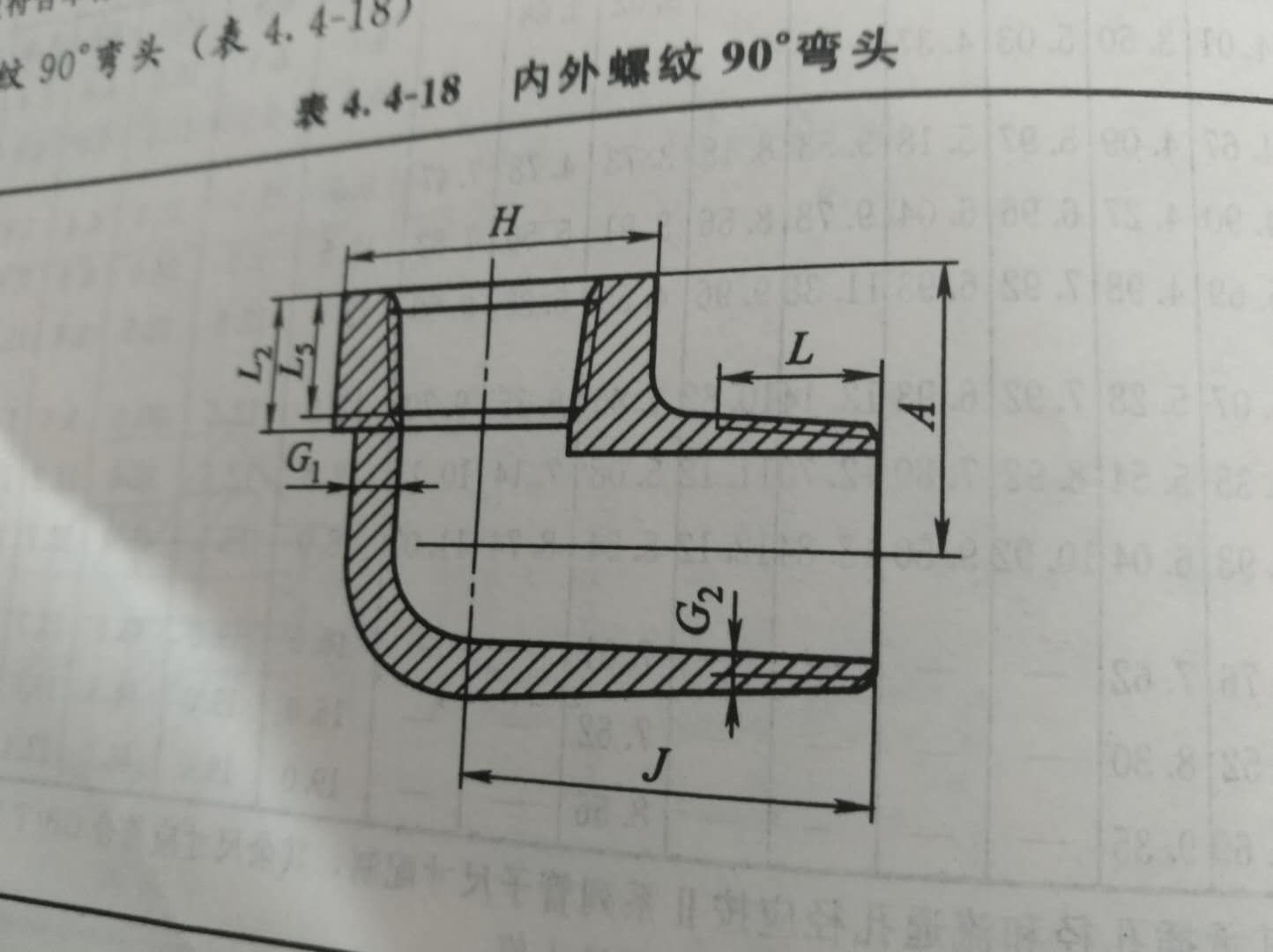

谢谢！第四张图片的切除拉伸是怎么建立草图的？

2011ayoon · 发表于 2020-3-31 13:48:09

本帖最后由 2011ayoon 于 2020-3-31 13:52 编辑

晓昀发表于 2020-3-31 12:47
谢谢！第四张图片的切除拉伸是怎么建立草图的？

草图是两部分组合成，90°圆弧和45°三角形部分，或者做正方形与45°等腰三角形组合

远祥 · 发表于 2020-3-31 19:35:53

这个要用扫略的功能造型出，直接拉不出来。
