sw 放样钣金绘图方式 请教

176058249

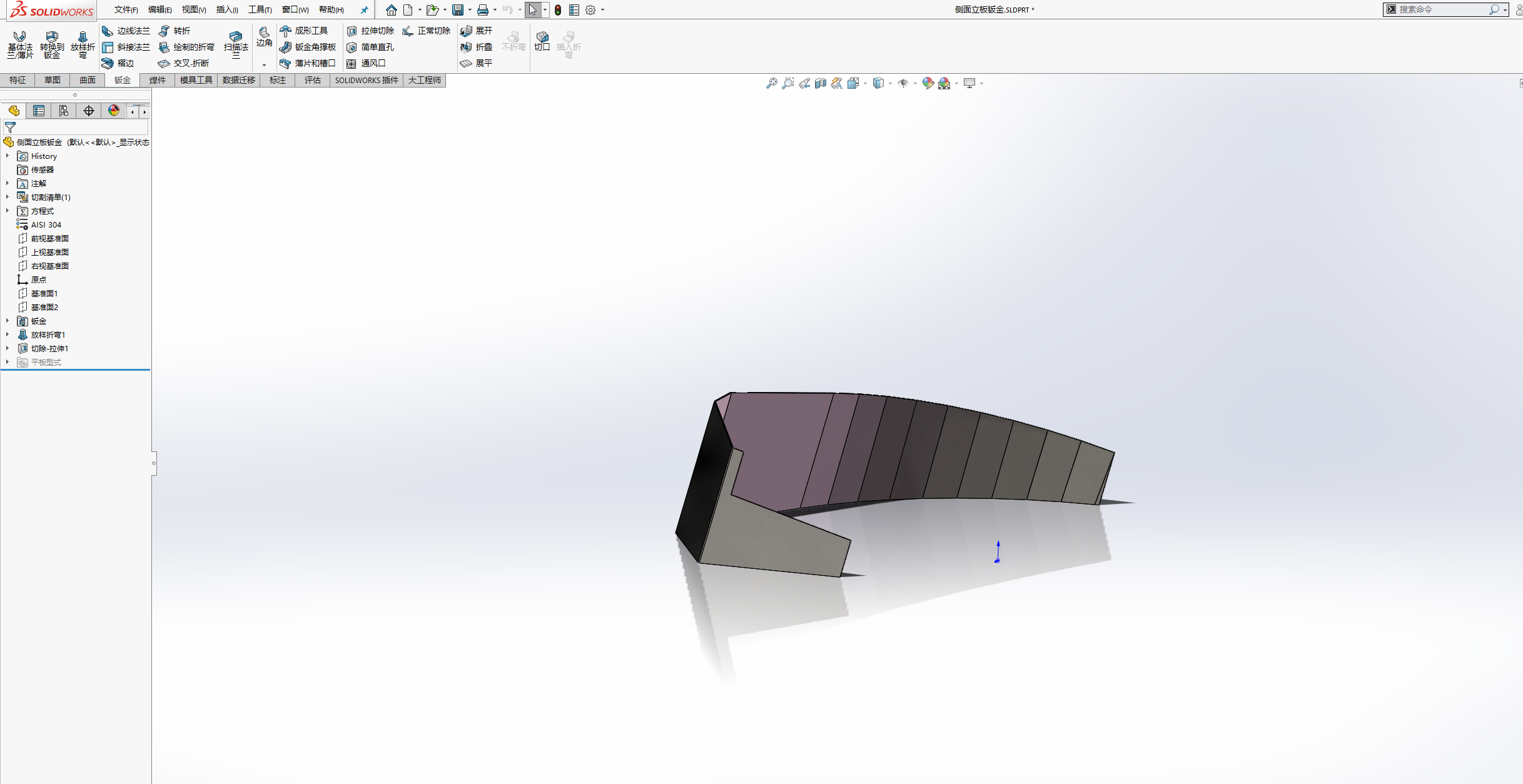

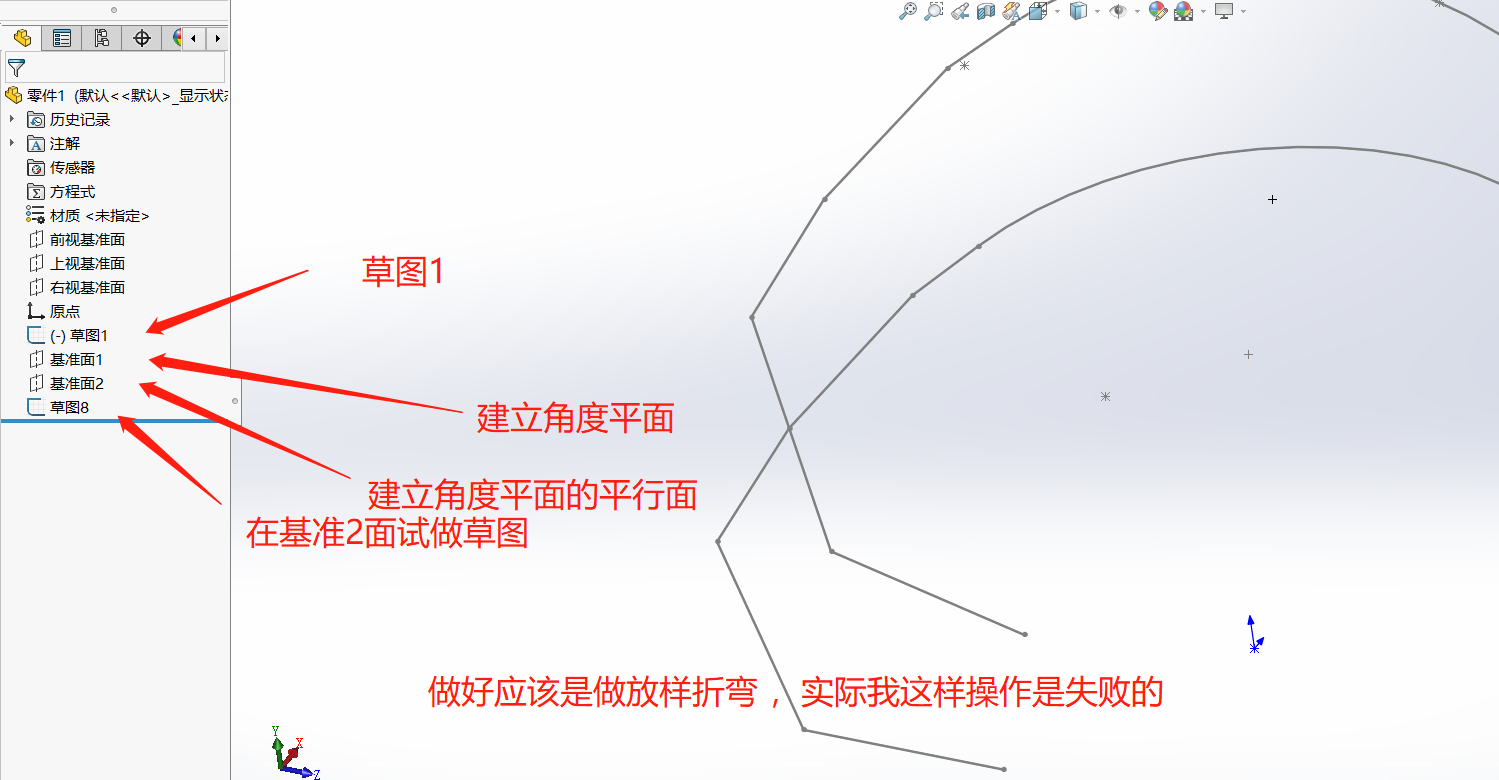

图片上的图 ，我知道它是用 放样钣金做出来但我做不出来。 我大致了解建模应该顺序为 图二，实际情况无法建模
! ^2 `1 I) R, X; |, J

ィ心兂鎅

直接拉伸展开切除不好用吗？

shentu

这明显是搂2楼的方式建模更简单。。。。

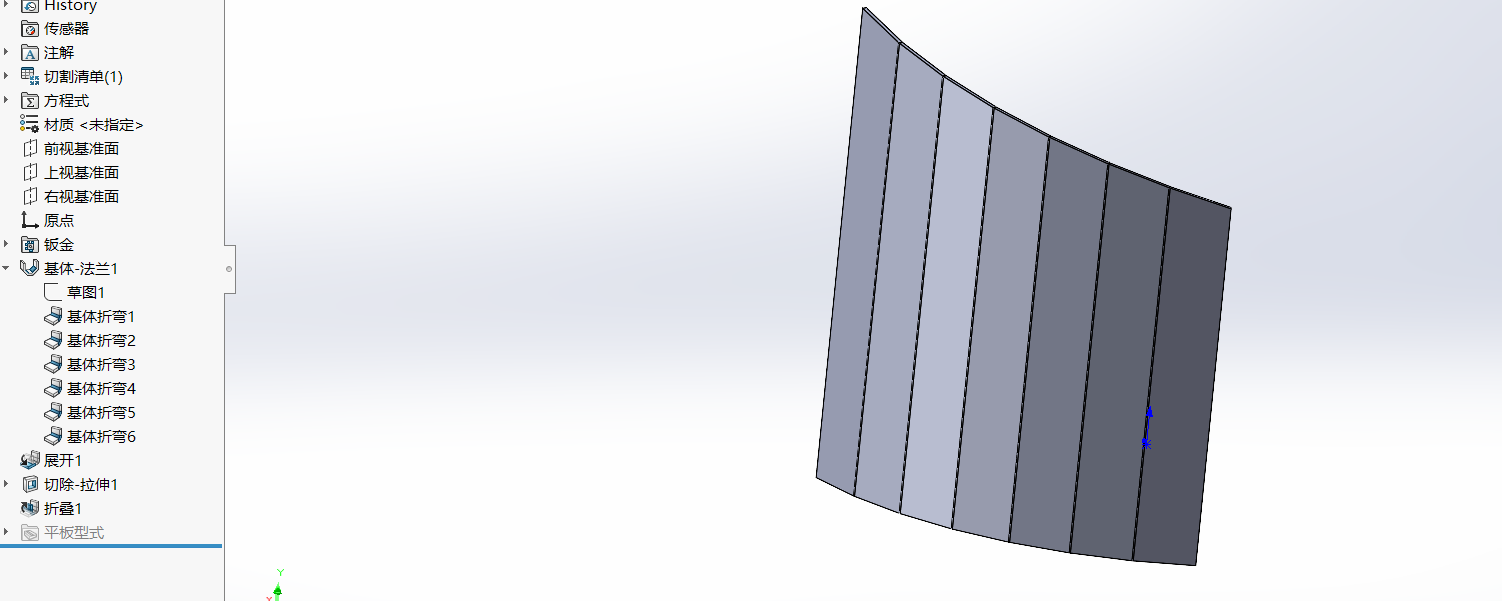

& n& c2 o* ^% b% k9 k! ~+ @先做直的，展形也就是个矩形。在展开的状态下切掉多的部分，再折回去。

大白小白

lz发源文件，让高手指点迷津

挚爱重金属

不像放样，像边线法兰，一下下折出来，最后拉伸切除

寰宇无人

赞成2#的，拉伸，展开，切除，方便
8 v4 M( p: ]& [( _. T: D

176058249

寰宇无人 发表于 2022-5-10 16:27
; R9 z9 g- X- g" ~+ u+ s赞成2#的，拉伸，展开，切除，方便

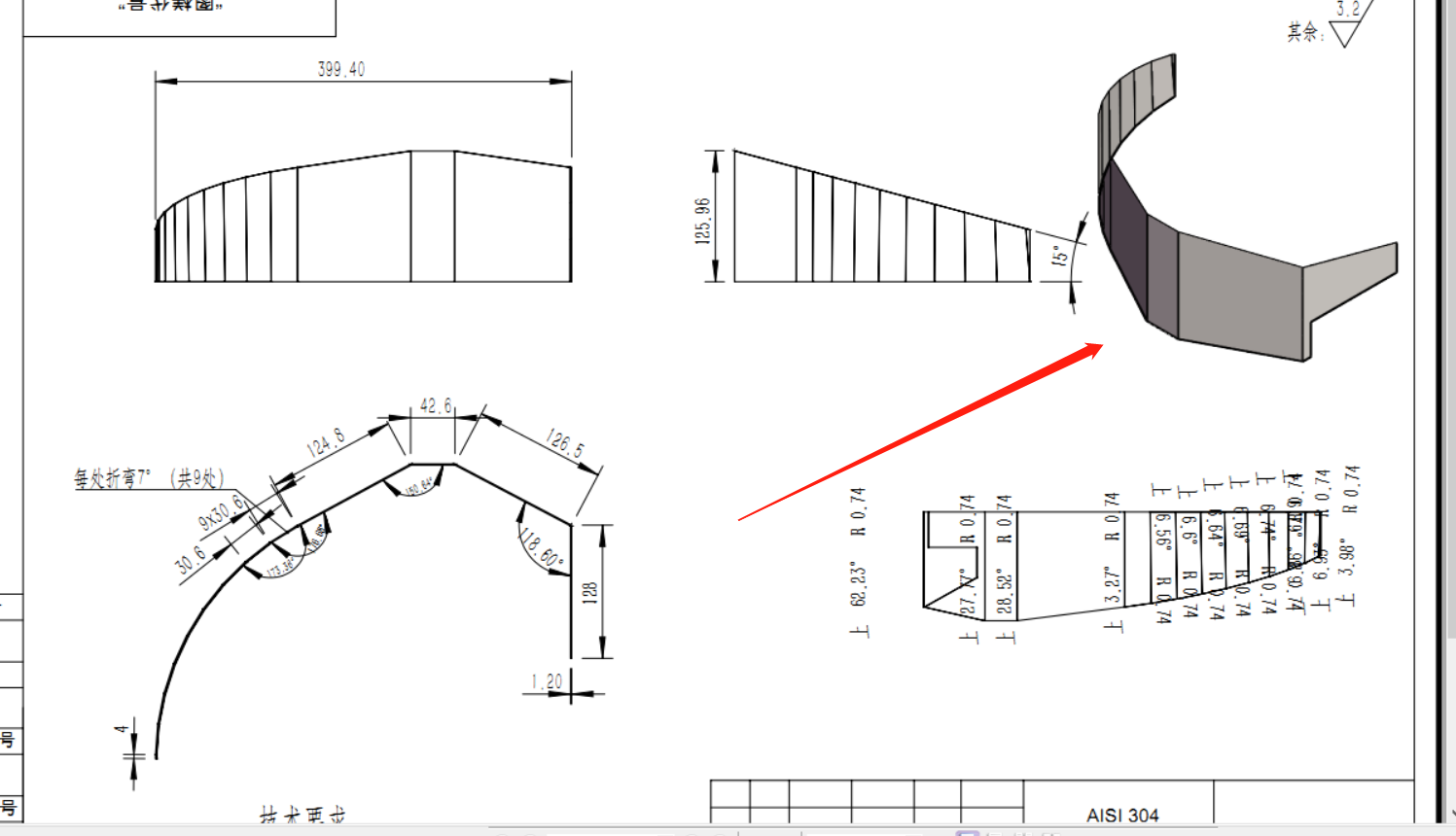

6 z( `) C, M1 y: L2 X. c嗯 ，画图人画图方式很多 ，自己喜欢就行，但是你画的图和我发的图纸还是不一样
, J9 o1 o) N, Z" l: J

176058249

大白小白 发表于 2022-5-10 09:40
lz发源文件，让高手指点迷津

嗯 只有图片了
" I; m! \! j  x2 n! b: j: P
* k! d/ Z6 m) I8 F4 H; H; n( l

寰宇无人

176058249 发表于 2022-5-10 16:56
' x& m# t  U  ]0 x8 G嗯 ，画图人画图方式很多 ，自己喜欢就行，但是你画的图和我发的图纸还是不一样

+ _( u$ b" I$ ?+ k* q8 V哈哈，你的图片尺寸太多了，我只是验证这个思路可行
