电气连线问题

[复制链接]
发表于 2019-2-7 17:20:41 | 显示全部楼层 |阅读模式

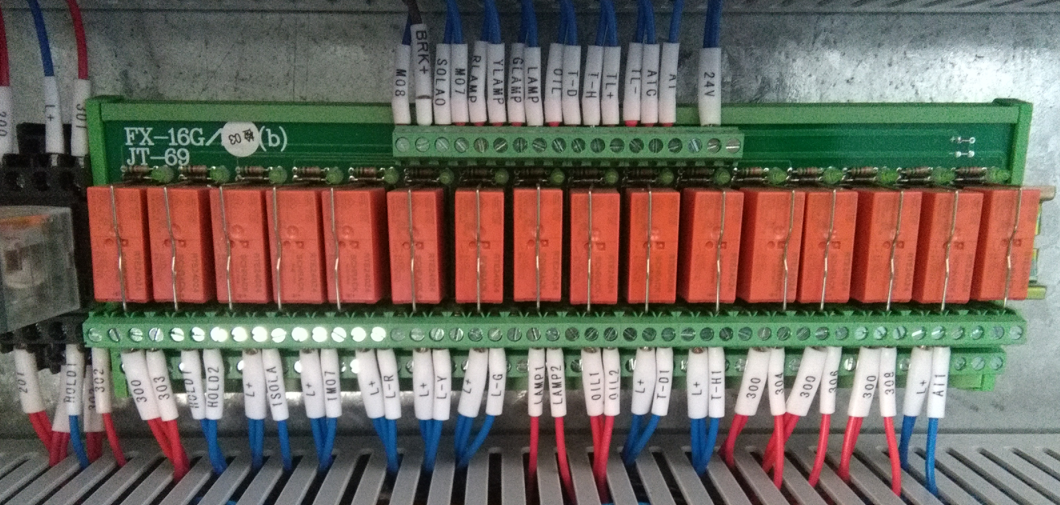

请问图片中电气连线符号:1 I' L! E7 J/ ?5 ]4 {3 W( v
(1)  300   304   306   308   等数字分别是什么意思?1 _) `0 W; A8 Q& r
(2) L+和L-分别表示直流电源正极和负极;而图中L-R    L-Y    L-G   分别表示什么意思?6 P, o- f) M% T! |  B# O: ?
(3) 图中T-D   T-H   T-D1   T-H1   分别表示什么意思?
8 I0 K$ n; g  j& F! y6 q(4) 图中中间继电器上面的连线和下面的连线有什么关系?
1 O* k9 `4 M. l9 q8 Y+ y- I+ k3 W' Q

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?注册会员

x
回复

使用道具 举报

发表于 2019-2-7 18:52:52 | 显示全部楼层
这么看,是出题考大家了。一般得结合设备结构、线路走向、原理图来分析。。。这样看,除非了解相关设备的朋友才能给你答案。

点评

请问山水山石大侠也是机械兼做电气吗  发表于 2019-2-7 21:31
这些符号应该是电气中通用的符号吧  发表于 2019-2-7 20:32
不是的,我是做机械的,公司电气人员走了,现在没人做,老板让我先看看,也是愁人  发表于 2019-2-7 20:31
回复 支持 反对

使用道具 举报

发表于 2019-2-7 20:35:55 | 显示全部楼层
本帖最后由 1179819870 于 2019-2-7 20:37 编辑
: N4 @' A/ L1 K  p, i" f9 i' N' l, Y8 \* b  [4 M2 X1 A
那是线号类似于你给零件起的名字,便于查找导线
- g/ L5 W( Q4 [4 Y
回复 支持 反对

使用道具 举报

发表于 2019-2-7 20:46:55 | 显示全部楼层
结合设备来看,找电路图来看就知道走向,就知道啥意思了

点评

这是外购的设备,时间长了,没有电路图了  发表于 2019-2-7 21:27
回复 支持 反对

使用道具 举报

发表于 2019-2-8 06:52:59 | 显示全部楼层
123要对照电路图来看,4是卡扣
回复 支持 反对

使用道具 举报

发表于 2019-2-8 09:07:44 | 显示全部楼层
没问题就不管它,有问题时处理问题就是了!
回复 支持 反对

使用道具 举报

发表于 2019-2-8 09:54:12 | 显示全部楼层
结合电气图纸一起看,看看图纸中是否有符号的定义。

点评

是不是以“30*”开头的信号端的公共端?你用万用表测一下。  发表于 2019-2-9 17:30
请问大侠,300是什么公共端  发表于 2019-2-9 12:15
谢谢  发表于 2019-2-9 12:13
实在找不到原理图,就去找个万用表测下通断。然后一点点捋吧。  发表于 2019-2-8 20:55
没有原理图,不好判断。300是公共端,其他是信号线圈,或辅助点。L-R,L-Y,L-G好像是红色的信号灯,黄色信号灯,绿色信号灯。  发表于 2019-2-8 20:53
没有电路图,请问大侠这个图片中的符号有些应该是共用的吧,比如300,是啥意思  发表于 2019-2-8 17:17
回复 支持 反对

使用道具 举报

发表于 2019-2-10 19:36:56 | 显示全部楼层
这些数字应该是电气设计自行制定的。
回复 支持 反对

使用道具 举报

发表于 2019-2-10 20:54:40 | 显示全部楼层
有句成语叫顺藤摸瓜,需要按线理顺元器件,再结合设备才能分析理解电路。
