轴承介绍及使用


轴承:
轴承(Bearing)是在机械传动过程中起固定、旋转和减小载荷摩擦系数的部件。也可以说,当其它机件在轴上彼此产生相对运动时,用来降低运动力传递过程中的摩擦系数和保持转轴中心位置固定的机件。
轴承是当代机械设备中一种举足轻重的零部件。它的主要功能是支撑机械旋转体,用以降低设备在传动过程中的机械载荷摩擦系数,它的精度、性能、寿命和可靠性对主机的精度、性能、寿命和可靠性起着决定性的作用。按运动原件摩擦性质的不同,轴承可分为滚动轴承和滑动轴承两类。

一.滚动轴承

1.滚动轴承的组成:
2.滚动轴承的四大件:
◆内圈通常与轴是紧配合,并与轴一起旋转。
◆外圈通常与轴承座孔或机械部件的壳体配合,起支撑作用。
◆滚动体借助保持架均匀的排列在内、外圈之间,它的行状 、大小和数量直接决定轴承的承载能力。
◆保持架将滚动体均匀的分隔开,引导滚动体在正确的轨道上运动。

3.滚动体的类型:
4.保持架的类型


5滚动轴承外形尺寸大小的分类:
① 微型轴承——公称外径尺寸范围D <26mm的轴承;
② 小型轴承——公称外径尺寸范围为26 ≤D<60mm的轴承;
③ 中小型轴承——公称外径尺寸范围为60 ≤D<120mm的轴承;
④ 中大型轴承——公称外径尺寸范围为120 ≤D<200mm的轴承;
⑤ 大型轴承——公称外径尺寸范围为200 ≤D<400mm 的轴承;
⑥ 特大型轴承——公称外径尺寸范围400 ≤D<2000mm的轴承;
⑦ 重大型轴承——公称外径尺寸范围D≥2000mm的轴承;

6.滚动轴承类型:
① 深沟球轴承,最为普通的一种类型,主要承受径向负荷,也可承受一定量的轴向负荷,与同尺寸其它类型轴承相比,此类轴承磨擦系数小,极限转速高。
深沟球橡胶防尘盖带油脂型.jpg 大深沟球双面防尘盖.jpg

② 角接触轴承,角接触球轴承的极限转速高,可以同时承受径向和轴承载荷,也可以承受纯轴向载荷,其轴向承载能力由接触角大小决定。

③ 推力滚针、推力球轴承,推力球轴承是分离型轴承,接触角为90°只能承受轴向负载,极限转速低。
推力滚针轴承.jpg 推力球轴承.jpg

④ 调心球轴承、自动调心球轴承,调心球轴承有两列钢球,内圈有两条滚道,外圈为内球面形,具有自动调心的性能,可以自动补偿由于轴的挠曲形变产生的同轴度误差。适用于支承座孔不能保证严格同轴度的部件中。

⑤ 组合类轴承,组合轴承是有两种或两种以上的滚动体,用来承受径向和轴向负荷或起轴向限位作用的轴承。
滚针和推力球组合.jpg 滚针和推力球组合1.jpg

⑥ 其它轴承:圆柱、圆锥滚子轴承、包胶轴承

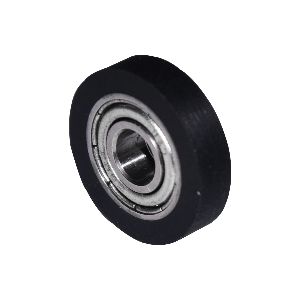

圆柱滚子轴承.jpg 圆锥滚子轴承.jpg 包胶轴承.jpg

二.轴承的使用注意事项:
轴承是精密部件,应谨慎使用。即使高质量的轴承,如果使用不当,也不会得到预期的效果。轴承的使用注意事项如下:
1)保持轴承及周围环境的清洁
即使肉眼看不到的微小灰尘,也会给轴承带来不良影响。所以,要保持周围清洁,使灰尘不会侵入轴承。
2)小心谨慎的使用
在使用中给轴承强烈冲击会产生伤痕或压痕,诱发事故。严重时会引裂缝、断裂必须加以注意。
3)使用轴承专用工具
必须使用专用工具,不可随意替代。
4)避免轴承生锈
拿、放轴承时,汗会造成生锈,尽量带手套,留意腐蚀性气体。
