开合自如-来自ELESA+GANTER的特殊铰链

[复制链接]
发表于 2019-12-26 15:21:34 | 显示全部楼层 |阅读模式
从用于焊接的简单铰链到具有复杂运动机构的复合铰链,Elesa+Ganter系列产品可为各类门和盖板提供解决方案,并可按需提供额外功能。

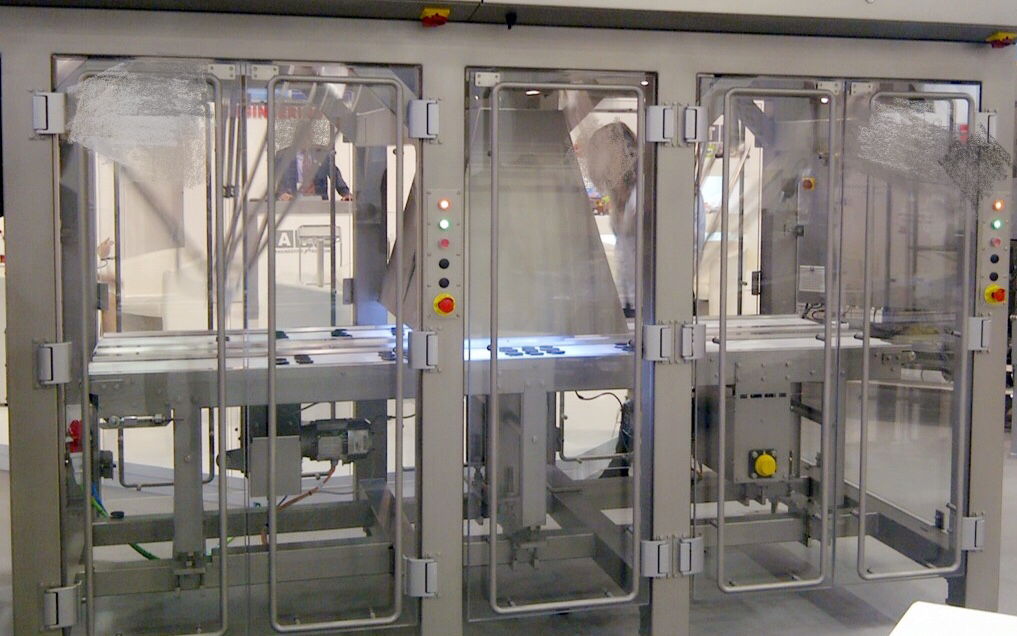

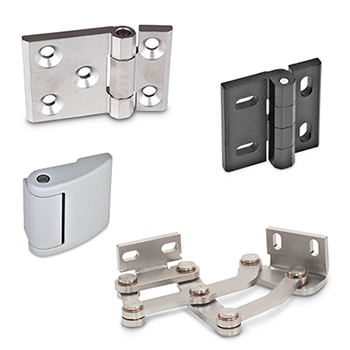

打开和闭合-来自ELESA GANTER的特殊铰链.jpg


您可能会认为,铰链仅用作门开闭时的连接件,构造上的可能性已被穷尽。其实远非如此,Elesa+Ganter对现有的铰链产品进行不懈改善,推出了一系列新产品。新款铰链添加了实用的新特性,或专门设计适用于特殊工况。

gifhome_960x544_6s (4).gif

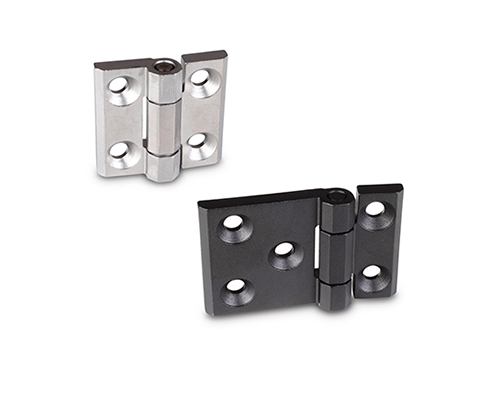

对于重型应用场合,请尝试使用GN 237.3不锈钢铰链。这款铰链结构紧凑,并通过特殊设计的衬垫,可在180°的运动范围内,在任意角度承受高强度的动态载荷。

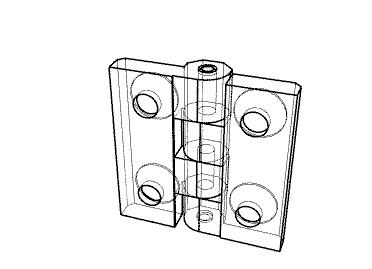

GN 237.3铰链还可提供带有螺钉定心结构的款式,确保安装螺钉与铰链紧密结合,防止螺钉因滑动错位而承受额外的横向力和高额载荷。这系列铰链的销轴被安装在凹槽中,减少销轴与合页的摩擦损失并免于日常润滑维护。同时该铰链还提供了不对称合页和单侧三个安装孔的款式,特别适用于安装截面较低的场合。

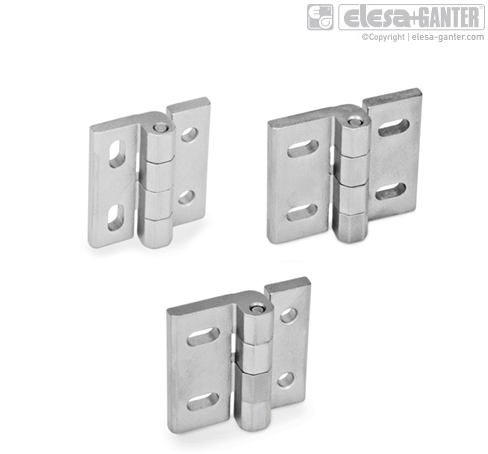

在使用圆柱头安装螺钉的场合,请考虑使用GN 235铰链。该款铰链采用偏心轴设计,在180°旋转范围内,安装螺钉不会与铰链发生干涉。该铰链还提供了水平和垂直方向的腰形安装孔,螺钉安装更便捷,并覆盖多款常用铰链的安装孔距,从而更便于替换现有的铰链。

GN 235-NI-铰链-不锈钢_GS.jpg

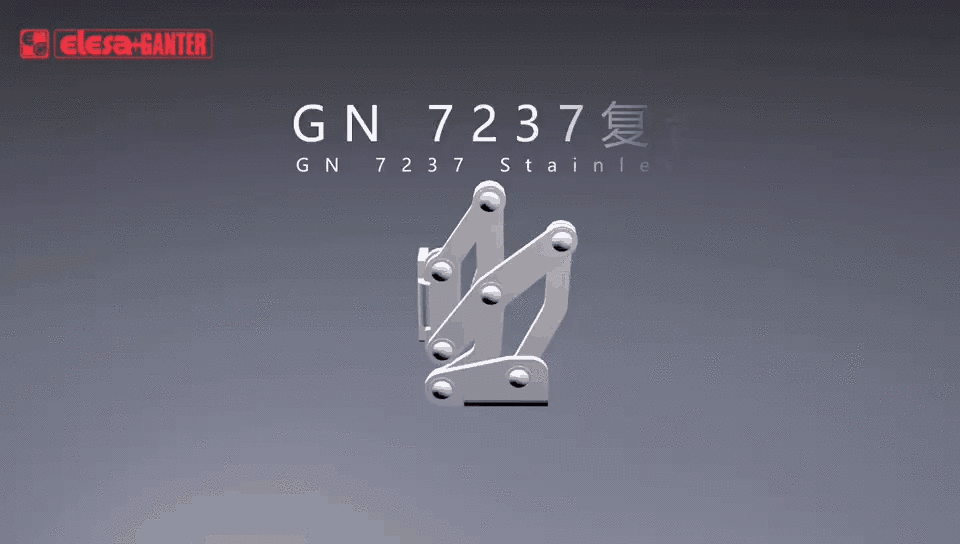

运动学亮点已经可以从具有4x,7x或10x关节机构的多关节铰链中获得,该铰链打开档门并同时移动其位置。180°在这里也是标准配置,内部安装再次使用了槽孔。
gifhome_960x544_6s (1).gif

Elesa+Ganter的GN 138铰链由于其美观的设计,为外观敏感型应用提供了解决方案:压铸锌的封闭式铰链本体隐藏了紧固螺钉,不久还将提供各种尺寸的不锈钢款式。


获取048样本,请联络您的当地销售工程师:
上海 15121199387
苏南 13818825260
苏北 18019205173
  浙南 19121138984
浙北 17721299696
川渝  19921597578
山东  18116355753
广东  13761416102
辽吉黑 13761438840
京津冀 18121116657
其他 18101977172
www.elesa-ganter.com.cn
sales@elesa-ganter.com.cn






回复

使用道具 举报

发表于 2019-12-26 21:18:40 | 显示全部楼层
这种铰链式的各位很有创新啊
回复 支持 反对

使用道具 举报

发表于 2020-1-6 11:15:50 | 显示全部楼层
ELCOM有渠道吗
回复 支持 反对

使用道具 举报

发表于 2020-1-15 13:16:19 | 显示全部楼层
很不错的设计
回复 支持 反对

使用道具 举报

发表于 2020-2-2 19:34:37 | 显示全部楼层
ftp无法登录啊
回复 支持 反对

使用道具 举报

发表于 2020-2-9 19:24:15 | 显示全部楼层
所以说就是个简单的铰链也可以被推陈出新,造成精品啊!这是设计的能耐
回复 支持 反对

使用道具 举报

发表于 2020-2-10 16:24:39 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

使用道具 举报

发表于 2020-2-14 16:33:20 | 显示全部楼层
好东西要分享
回复 支持 反对

使用道具 举报
