公差与配合为何是机械行业最重要的?100个提问与解答集锦!

2018-8-10 14:43| 发布者: 西独欧阳风| 查看: 716| 评论: 1

摘要: 公差与配合为何是机械行业最重要的?100个提问与解答集锦!

    仔细读完本文—关于公差与配合,好好理解与体会,如下问题就能找到答案!

    什么是极限尺寸?什么是基本偏差?什么是配合公差?不同公差等级分别应用于哪些场合?

    公差与配合为何是机械行业最重要的?

    1. 什么称为公差?
    答:允许零件尺寸和几何参数的变动量就称为公差。

    2. 什么称为尺寸?
    答:用特定单位表示长度值的数字。

    3. 什么称为基本尺寸?
    答:使设计给定的尺寸。

    4. 什么称为实际尺寸?
    答:是通过测量获得的尺寸。

    5. 什么称为极限尺寸?
    答:是指允许尺寸变化的两个极限值。

    6. 什么称为最大实体状态(简称MMC)和最大实体尺寸?
    答:最大实体状态系指孔或轴在尺寸公差范围内,具有材料量最多时的状态。在此状态下的尺寸,称为最大实体尺寸,它是孔的最小极限尺寸和轴的最大极限尺寸的统称。

    7. 什么称为最小实体状态(简称LMC)和最小实体尺寸?
    答:最小实体状态系指孔或轴在尺寸公差范围内,具有材料最少时的状态。在此状态下的尺寸,称为最小实体尺寸,它是孔的最大极限尺寸和轴的最小极限尺寸的统称。

    8. 什么称为作用尺寸?
    答:在配合面的全长上,与实际孔内接的最大理想轴尺寸,称为孔的作用尺寸。与实际轴外接的最小理想孔的尺寸,称为轴的作用尺寸。

    9. 什么称为尺寸偏差?
    答:是指某一个尺寸减其基本尺寸所得的代数差。

    10.什么称为尺寸公差?
    答:是指允许尺寸的变动量。

    11.什么称为零线?
    答:在公差与配合图解(简称公差带图)中,确定偏差的一条基准直线,即零偏差线。

    12.什么称为公差带?
    答:在公差带图中,由代表上、下偏差的两条直线所限定的一个区域。

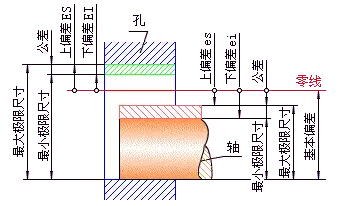

    13.什么称为基本偏差?
    答:是用来确定公差带相对于零线位置的上偏差或下偏差,一般指靠近零线的那个偏差。当公差带位于零线上方时,其基本偏差为下偏差;位于零线下方时,其基本偏差为上偏差。见图1

    14.什么称为标准公差?
    答:国标规定的,用以确定公差带大小的任一公差。

    15.什么称为配合?
    答:是指基本尺寸相同的、互相结合的孔和轴公差带之间的关系。

    16.什么称为基孔制
    答:是基本偏差为一定的孔的公差带,与不同基本偏差的轴的公差带形成
    种配合的一种制度。

    17.什么称为基轴制?
    答:是基本偏差为一定的轴的公差带,与不同基本偏差的孔的公差带形成各种配合的一种制度。

    18.什么称为配合公差?
    答:是允许间隙的变动量,它等于最大间隙与最小间隙之代数差的绝对值,也等于互相配合的孔公差带与轴公差带之和。

    19.什么称为间隙配合?
    答:孔的公差带完全在轴的公差带之上,即具有间隙的配合(包括最小间隙等于零的配合)。

    20.什么称为过盈配合?
    答:孔的公差带完全在轴的公差带之下,即具有过盈的配合(包括最小过盈等于零的配合)。

    21.什么称为过渡配合?
    答:在孔与轴的配合中,孔与轴的公差带互相交迭,任取其中一对孔和轴相配,可能具有间隙,也可能具有过盈的配合。

    22.基孔制配合为H11/c11或基轴制基孔制配合为C11/h11时,优先配合特性是什么?
    答:间隙很大,用于很松的、转动很慢的动配合;要求大公差与大间隙的外露组件;要求装配方便的很松的配合。相当于旧国标的D6/dd6。

    23.基孔制配合为H9/d9或基轴制基孔制配合为D9/h9时,优先配合特性是什么?
    答:间隙很大的自由转动配合,用于精度非主要要求时,或有大的温度变动、高转速或大的轴颈压力时。相当于旧国标D4/de4。

    24.基孔制配合为H8/f7或基轴制基孔制配合为F8/h7时,优先配合特性是什么?
    答:间隙不大的转动配合,用于中等转速与中等轴颈压力的精确转动;也用于装配较易的中等定位配合。相当于旧国标D/dc。

    25.基孔制配合为H7/g6或基轴制基孔制配合为G7/h6时,优先配合特性是什么?
    答:间隙很小的滑动配合,用于不希望自由转动、但可自由移动和滑动并要求精密定位时,也可用于要求明确的定位配合。相当于旧国标D/db。

    26.基孔制配合为H7/h6; H8/h7;H9/h9; H11/h11或基轴制基孔制配合为H7/h6; H8/h7; H9/h9; H11/h11时,优先配合特性是什么?
    答:均为间隙定位配合,零件可自由装拆,而工作时一般相对静止不动。在最大实体条件下的间隙为零,在最小实体条件下的间隙由公差等级决定。H7/h6相当于旧国标D/d;H8/h7相当于旧国标D3/d3;H9/h9相当于旧国标D4/d4;H11/h11相当于旧国标D6/d6。

    27.基孔制配合为H7/h6或基轴制基孔制配合为K7/h6时,优先配合特性是什么?
    答:过渡配合,用于精密定位。相当于旧国标D/gc。

    28.基孔制配合为H7/n6或基轴制基孔制配合为N7/h6时,优先配合特性是什么?
    答:过渡配合,允许有较大过盈的更精密定位。相当于旧国标D/ga。

    29.基孔制配合为H7/p6或基轴制基孔制配合为P7/h6时,优先配合特性是什么?
    答:过盈定位配合,即小过盈配合,用于定位精度特别重要时,能以最好的定位精度达到部件的刚性及对中性要求,而对内孔随压力无特殊要求,不依靠配合的紧固性传递摩擦负荷。相当于旧国标D/ga~D/jf。其中H7小于或等于3mm为过渡配合。

    30.基孔制配合为H7/s6或基轴制基孔制配合为S7/h6时,优先配合特性是什么?
    答:中等压入配合,适用于一般钢件;或用于薄壁件的冷缩配合,用于铸铁件可得到最紧的配合,相当于旧国标D/je。

    31.基孔制配合为H7/u6或基轴制基孔制配合为U7/h6时,优先配合特性是什么?
    答:压入配合,适用于可以随大压入力的零件或不宜承受大压入力的冷缩配合。

    32.轴的基本偏差为a;b时,配合特性是什么?
    答:属间隙配合,可得到特别大的间隙,很少应用。

    33.轴的基本偏差为c时,配合特性是什么?
    答:属间隙配合,可得到很大的间隙,一般适用于缓慢、松弛的动配合。用于工作条件较差(如农业机械),受力变形,或为了便于装配,面必须保证有较大的间隙时。推荐配合为H11/c11,其较高级的配合,如H8/c7适用一轴在高温工作的紧密动配合,例如内燃机排气阀和导管。

    34.轴的基本偏差为d时,配合特性是什么?
    答:属间隙配合,配合一般用于IT7~IT11级,透用于松的转动配合,如密封盖、滑轮、空转带轮等与轴的配合。民适用于大直径滑动轴承配合,如透平机、球磨机、轧滚成型和重型弯曲机及其他重型机械中的一些滑动支承。

    35.轴的基本偏差为e时,配合特性是什么?
    答:属间隙配合,多用于IT7~IT9级,通常适用于要求有明显间隙,易于转动的支承配合,如大跨距、多支点支承等,高等级的e轴适用于大型、高速、重载支承配合,如蜗轮发电机、大型电动机、内燃机、凹轮轴及摇臂支承等。

    36.轴的基本偏差为f时,配合特性是什么?
    答:属间隙配合,多用于IT6~IT8级的一般转动配合。当温度影响不大时,被广泛用于普通润滑油(脂)润滑的支承,如齿轮箱、小电动机、泵等的转轴与滑动支承的配合。

    37.轴的基本偏差为g时,配合特性是什么?
    答:属间隙配合,配合间隙很小,制造成本高,除很轻负荷的精密装置外,不推荐用于转动配合。多用于IT5~IT7级,最适合不回转的精密滑动配合,也用于插销等定位配合,如精密连杆轴承、活塞、滑阀及连杆销等。

    38.轴的基本偏差为h时,配合特性是什么?
    答:属间隙配合,多用于IT4~IT11级。广泛用于无相对转动的零件,作为一般的定位配合,若没有温度变形影响,也用于精密滑动配合。

    39.轴的基本偏差为js时,配合特性是什么?
    答:属过渡配合,为完全对称偏差(+IT/2)。平均为稍有间隙的配合,多用于IT4-7级,要求间隙比h轴小,并允许略有过盈的定位配合(如联轴器),可用手或木锤装配。

    40.轴的基本偏差为k时,配合特性是什么?
    答:属过渡配合,平均为没有间隙的配合,适用于IT4-IT7级。,推荐用于稍有过盈的定位配合,倒台为了消除振动用的定位配合。一般用木锤装配。

    41.轴的基本偏差为m时,配合特性是什么?
    答:属过渡配合,平均为具有小过渡配合。适用IT4I-T7级,用锤或压力机装配,通常推荐用于紧密的组件配合。H6/n5配合时为过盈配合。

    42.轴的基本偏差为n时,配合特性是什么?
    答:属过渡配合,平均过盈比m轴稍大,很少得到间隙,适用IT4-IT7级,用锤或压力机装配,通常推荐用于紧密的组件配合。H6/n5配合时为过盈配合。

    43.轴的基本偏差为p时,配合特性是什么?
    答:属过盈配合, 与H6或H7配合时是过盈配合,与H8孔配合时则为过渡配合。对非铁类零件,为较轻的压入配合,当需要时易于拆卸。对钢、铸铁或铜、钢组件装配是标准压入配合。

    44.轴的基本偏差为r时,配合特性是什么?
    答:属过盈配合, 对铁类零件为中等的入配合,对非铁类零件,为轻打入的配合,当需要时可以拆卸。与H8孔配合,直径在100mm以上时为过盈配合,直径小时为过渡配合。

    45.轴的基本偏差为s时,配合特性是什么?
    答:属过盈配合, 用于钢和铁制零件的永久性和半永久装配。可产生相当大的结合力。当用弹性材料,如轻合金时,配合性质与铁类零件的P轴相当。例如套环压装在轴上、阀座等配合。尺寸较大时,为了避免损伤配合表面,需有热胀或冷缩法装配。

    46.轴的基本偏差为t;u;v;x;y;z时,配合特性是什么?
    答:属过盈配合,过盈量依次增大,一般不推荐。

    47.什么情况下选用基轴制?
    答:直接使用按基准轴的公差带制造的有一定公差等级(—般为8至11级)而不再进行机械加工的冷拔钢材做轴。这时,可以选择不同的孔公差带位置来形成各种不同的配合需求。在农业机械和纺织机械中,这种情况比较多。
    加工尺寸小于1mm的精密轴要比加工同级的孔困难得多,因此在仪器仪表制造、钟表生产、无线电和电子行业中,通常使用经过光轧成形的细钢丝直接做轴,这时选用基轴制配合要比基孔制经济效益好。

    从结构上考虑,周一根轴在不同部位与几个孔相配合,并且各自有不同的配合要求,这时应考虑采用基轴制配合。

    48.与标准件如何配合?
    答:若与标准件配合,应以标准件为基准件确定配合制。
    例如,在滚动轴承支撑结构中,滚动轴承外圈与箱体孔的配合应采用基轴制,轴承内圈与轴颈的配合应该采用基孔制,箱体孔按J7制造,轴颈按k6制造。

    49.研磨加工方法,应取公差等级什么范围?
    答:应取IT1~IT5。

    50.衍磨加工方法,应取公差等级什么范围?
    答:应取IT4~IT7。

    51.金刚石车加工方法,应取公差等级什么范围?
    答:应取IT5~IT7。

    52.金刚石镗加工方法,应取公差等级什么范围?
    答:应取IT5~IT7。

    53.圆磨加工方法,应取公差等级什么范围?
    答:应取IT5~IT8。

    54.平磨加工方法,应取公差等级什么范围?
    答:应取IT5~IT8。

    55.拉削加工方法,应取公差等级什么范围?
    答:应取IT5~IT8。

    56.精车精镗加工方法,应取公差等级什么范围?
    答:应取IT7~IT9。

    57.铰孔加工方法,应取公差等级什么范围?
    答:应取IT6~IT10。

    58.铣削加工方法,应取公差等级什么范围?
    答:应取IT8~IT11。

    59.刨、插加工方法,应取公差等级什么范围?
    答:应取IT10~IT11。

    60.滚压、挤压加工方法,应取公差等级什么范围?
    答:应取IT10~IT11。

    61.粗车加工方法,应取公差等级什么范围?
    答:应取IT10~IT12。

    62.粗镗加工方法,应取公差等级什么范围?
    答:应取IT10~IT12。


12下一页
